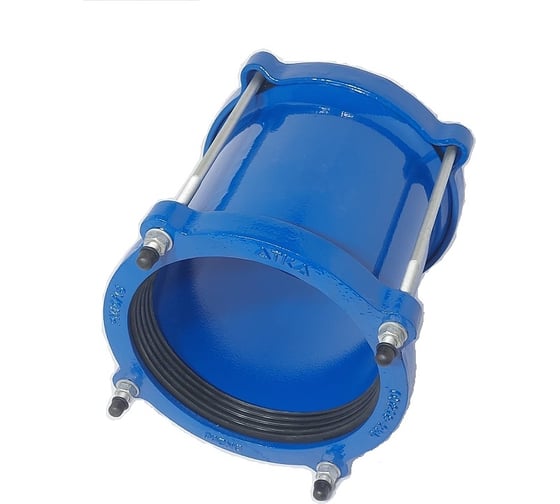

Соединительный узел АТКА ДРК-Л удлинённый, Ду250 (250-267) 1001030509

Соединительный узел ДРК-Л (двойной раструб компенсирующий) удлинённый с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) в любой комбинации, в трубопроводах с давлением до 1,6 МПа. Соединительный узел ДРК-Л выполнен в удлинённом исполнении, для возможности соединения концов труб с увеличенным осевым зазором между их торцами.

Соединительный узел ДРК-Л удлинённый состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу.

Соединительные узлы ДРК-Л имеют широкий диапазон обжима от 13 до 30 мм в зависимости от диаметра трубы. Соединительный узел ДРК-Л свободно перемещается вдоль оси трубы в заданном направлении. При монтаже допускается угловое отклонение соединённых труб до 4° и осевые передвижения в прокладке ±2,5мм. Соединительные узлы ДРК-Л не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
