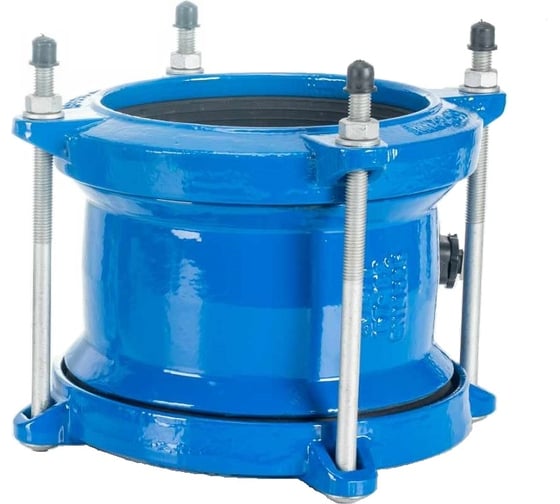

Соединительный узел АТКА ДРК-Макси Ду250 (280-305) 1001030209

Соединительный узел ДРК-Макси (двойной раструб компенсирующий тип Макси) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) в любой комбинации, в трубопроводах с давлением до 1,6 МПа. Соединительный узел ДРК-Макси также имеет другие наименования: муфта соединительная универсальная, муфта обжимная.

Отличием соединительных узлов ДРК-Макси от соединительного узла ДРК является увеличенная строительная длина и диапазон обжатия, а также материал, из которого изготовлен корпус узла – высокопрочный чугун.

Соединительный узел ДРК-Макси состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу. При монтаже допускается угловое отклонение соединённых труб до 4° и осевые передвижения в прокладке ±2,5мм.

Соединительные узлы ДРК-Макси не являются фитингами, несущими конечную нагрузку и не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
