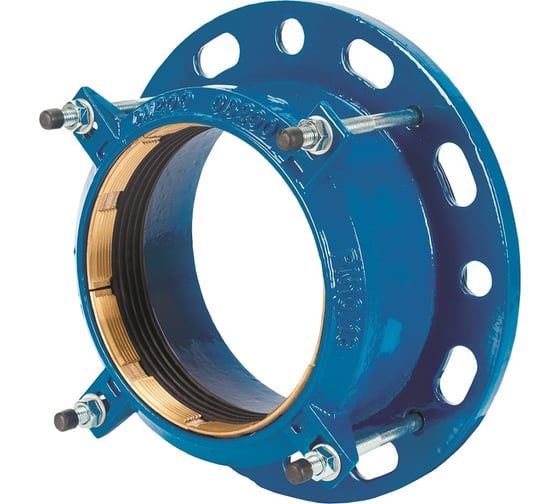

Соединительный узел АТКА ПФРК-Е для ПЭ и ПНД труб Ду250 (280) 1001040305

Соединительный узел ПФРК-Е (патрубок фланцевый раструбный компенсирующий) с резиновым уплотнением и латунным разрезным кольцом применяется для соединения полиэтиленовых труб ПНД (РЕ) и труб ПВХ (PVC) с любой фланцевой арматурой, в трубопроводах с давлением до 1,6 МПа.

Соединительный узел ПФРК также имеет другие наименования: фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная. Соединительный узел ПФРК-Е (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) состоит из корпуса с универсальным фланцем (подходит для присоединения фланцев ГОСТ 12815-80, 33259-2015), крышки, резинового уплотнения в виде кольца, латунного или стального фиксатора и крепежного комплекта.

Корпус и крышка покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом латунный (стальной) фиксатор, выполненный в виде разрезного кольца или, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации.

Расположение фиксатора исключает его контакт с рабочей жидкостью. Каждый типоразмер соединительных узлов ПФРК-Е (фланцевых адаптеров, фланцев обжимных, фланцев фиксирующих, муфт фланцевых универсальных) предназначен для определенного внешнего диаметра ПВХ или ПНД трубы.
