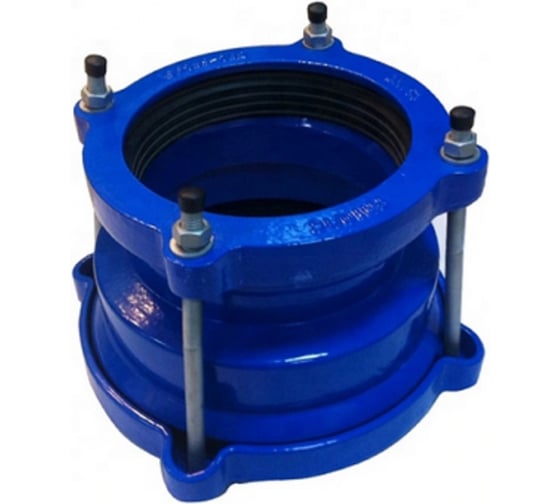

Соединительный узел редукционный АТКА ДРК-Р Ду150 (159-182) х Ду100 (108-128) 1001030609

Соединительный узел редукционный ДРК-Р АТКА с резиновыми кольцами с двух сторон, предназначен для соединения стальных и чугунных труб разных диаметров. Соединительный узел редукционный ДРК-Р также имеет другие наименования: муфта соединительная редукционная, редукционная муфта. При заказе соединительных узлов редукционных ДРК-Р допустимо использовать любое наименование, но для правильного подбора обязательно необходимо указать наружный диаметр соединяемых труб с каждой из сторон.

Соединительный узел редукционный ДРК-Р АТКА состоит из корпуса, двух крышек, двух резиновых уплотнений в виде колец и болтов с гайками. Корпус и крышки покрыты эпоксидно-порошковой эмалью.

Используя соединительные узлы редукционные ДРК-Р АТКА возможно соединить разные по материалу трубы (чугун/сталь или сталь/чугун), а также трубы разного условного диаметра. Герметизация зазоров между резиновым уплотнением и корпусом и между уплотнением и стальной или чугунной трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Это препятствует осевым перемещениям в соединении в процессе эксплуатации. При монтаже допускается угловое отклонение соединённых труб до 5° и осевые передвижения в прокладке ±2,5мм.

Соединительные муфты редукционные ДРК-Р АТКА не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
