Стойка для сверлильных машин СМС-43М ДИОЛД 50012020
Гарантия производителя не распространяется
Диаметр зажимного отверстия:43 мм
1 343 ₽
физлицам
1 397 ₽
Самовывоз:сегодня,
бесплатно, из 1 магазина
Курьером:завтра, от 290 ₽
Стойка для сверлильных машин СМС-43М ДИОЛД 50012020 используется совместно с дрелями и применяется для закрепления инструмента при сверлении под углом 90 градусов к обрабатываемой поверхности.
Характеристики:
- максимальный ход стойки - 210 мм;
- посадочный диаметр шейки - 43 мм;
- размер станины - 143х143 мм;
- вес - 1.1 кг.
Технические характеристики стойки для сверлильных машин ДИОЛД 50012020
Гарантия производителя не распространяется
на товары ДИОЛД
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
ДИОЛД
Россия — родина бренда
Китай — страна производства
Информация об упаковке
Единица товара: Штука
Вес, кг: 1.21
Длина, мм: 282
Ширина, мм: 166
Высота, мм: 69
Этот товар из подборок
Сервисное обслуживание
Сопутствующие товары
Отзывы о стойке ДИОЛД СМС-43М сверление под углом 90 гр. 50012020
4.1
130 отзывов
72 отзыва
25 отзывов
17 отзывов
2 отзыва
14 отзывов
Оценки по параметрам
Сначала:
Полезные
Дмитрий
22.04.2023
Поделюсь своими записями об улучшении этой стойки. Здесь небольшой отрывок о нержавеющем и пластиковом листе для втулки. Других вариантов максимально убрать биение нет. 1. Высота верхних и нижних втулок 44,4 мм. Диаметр колонны 13,9 мм, диаметр втулки 14,3 мм. 2. В другом магазине заказывается лист из нержавеющей стали 304 SS, 0,15х100х1000 мм. Либо покупается ПЭТ пленка для ламинирования, глянцевая, 150 мкм, формат 100x146 мм, 100 листов, или один обычный лист в хорошей типографии. Толщину можно проверить, сложив в несколько слоёв. По стоимости все варианты одинаковы, но ПЭТ 0,15 мм купить быстрее, удобно сразу точно резать по линейке, можно закрепить сразу же, в сборе с колонной поджигая распущенные края. У ПЭТ хорошая совместимость с густой минеральной смазкой. А втулка из нержавейки лучше принимает форму и скользит. 3. Длину окружности вычислить по формуле dхПи, (14,3-(0,15/2)х2)х3,142=44,5 мм. Сделать нужно меньше, чтобы листу не было тесно, подходит ровно 44,2 мм. Подготовить стальную полоску длиной (44,2+1запас)х4-1=179,8 мм, с линией разреза толщиной 1 мм для запаса, шириной((49,8-17,1)/2-1,5-6+3)х2+44,4=68,1 мм, по линейке Россия 150 мм. Точно расчертить можно канцелярским ножом, или может быть чертилкой. Если используется ламинат, с полоски 68,1х176,8 мм сначала нужно аккуратно оторвать слой EVA, останется слой PET. Разрезать ПЭТ хозяйственными ножницами на четыре листа размером 44,2х68,1 мм. Либо нержавейку чёрными ножницами по металлу на четыре листа размером 45,2х68,1 мм, и отдельно до 44,2. Проверить штангенциркулем. 4. Пункт №4 не проверен. Сделать треугольные надрезы по краям, катет треугольника 5,7 для диаметра 8 мм, чтобы зажимать сбоку барашком не за втулку, а за колонну, через треугольную прорезь. Отверстие в тонком стальном листе сделать сложнее и опаснее, его нужно прижимать, и затачивать сверло как по дереву, можно тренироваться на консервной и алюминиевых банках. С ровным отверстием этот вариант будет более рабочий, чем с вырезом по краям. 5. Сверху и снизу нарезать 16 ровных лепестков, подогнуть сначала внутрь, чтобы листу легче было внутри принять правильную форму. Самые края листа тоже подогнуть внутрь плоскогубцами. 6. Зашлифовать риски на колоннах круглым и плоским надфилем, затем металлической хозяйственной губкой, под водой, с мылом, зашлифовать до гладкости. Смазать литолом. 7. Сразу вставить ровно листы, по месту отверстий с барашками, так как повернуть внутри или вытащить лист, не погнув, уже будет нельзя. Смазать внутреннюю сторону литолом, он хорошо держится и не залипает как масло при остановке. Замкнуть лист до конца можно, покрутив в нем колонну рычагом, прикладывая усилие на стенки и стыки. Если отверстий с резьбой (отдельная тема улучшения крепления колонн к основанию) в колонне нет, то крутить пассатижами, но подложить что-то толстое, может резину, через бумагу пассатижи ее поцарапают! Загнуть стальные лепестки, хорошо примять к краям, обстучать по кромке втулки самой колонной. Лист займёт такое положение, что между ним и колонной останется зазор, и колонна должна скользить только от силы тяжести. Биение останется меньше или равное 0,1 мм, что почти незаметно. 8. В конце пластиковые лепестки подогнуть и поджечь. Стальные лепестки можно проклеить, чтобы не мешались и не прокрутились.
Андрей С.
09.10.2023
Достоинства перевешивают недостатки, так что в целом вещь полезная. Конструкция достаточно жесткая, люфты минимальные. V-образные опоры позволяют сверлить трубы/прутки. Если направляющие закрепить так, чтобы их нижние концы высовывались снизу опорной площадки - можно будет сверлить рейки и боковые стороны досок с "автоматическим" выставлением точки сверления посередине доски. Теперь о неприятном. Одна направляющая была с грубыми задирами, сошлифовать их получилось лишь частично: чтобы не уменьшить толщину направляющей. Пружины чуть слабоваты и проседают на пару сантиметров просто под весом дрели. Геометрия зажима под дрель такова, что работает только средняя часть зажима; усилие зажима недостаточно, при сверлении доски коронкой дрель провернуло. Пришлось наклеить на внутреннюю сторону зажима тонкий картон.
Алексей Ч.
04.10.2023
Удобная приспособа для засверливания под прямым углом. Размер между направляющими 85 мм, но это не принципиально, т.к. стойку можно просто поставить сверху детали, где вы сверлите отверстие. Максимально, насколько можно опустить дрель - это 5 мм от патрона дрели до станины и 20 мм, если вы ставите стойку сверху просверливаемой детали. В случае установки ограничителя глубины размер уменьшается на толщину ограничителя (10 мм). На коробке написано, что максимальный ход стойки 210 мм. Но с учетом размера моей дрели ход получается 120 мм, и это без сверла, а ведь надо еще учитывать длину сверла. Люфт примерно 2-3 мм, но в случае домашне-дачного использования некритично. Есть фиксатор глубины хода дрели на направляющих.
Сергей К.
15.02.2023
Итак, стойка для вертикального сверления. Брал для экспериментов изготовления кухонной стойки. Сразу скажу все получилось. Да, люфты есть но для для листового ДСП приспособится вполне можно. Есть особенность, нужна дрель с малым весом и без перфоратора, так будет держать пружина. Ограничитель глубины сверления, я не использовал, отдельно приобретал ограничители на сверла, однако использование изоленты как оказалось удобнее :). Работал один, помощник не нужен. При сверлении с этой стойкой необходимо делать разметку и предварительное засверливание малым диаметром, это увеличивает точность. Также, мне надо было сверлить торцевые посадочные отверстия. Для этого собирал несколько торцованых листов струбциной, практически увеличивал поверхность для опоры, стойка стояла на совмещенных торцах устойчиво, сверление было удобным. Вывод . Если это не серийное производство и никуда не спешить, то это стойка весьма удобный инструмент. Рекомендую. PS Там еще есть вкладка для сверления труб, но я пока не использовал.
Сергей А.
01.08.2023
Купил стойку про запас на дачу. Очень часто нужно просверлить отверстие под прямым углом, просто дрелью это сделать трудно. Давно хотел купить какую то приспособу, теперь вопрос решён. Есть сверлильный станок, но.... Всем понятно, что "но".... Смазал направляющие моторный маслом, ход мягкий 👍! Некоторые пишут про люфты... Чушь это ребята! Для домашних работ, работ на даче, ни каких люфтов нет!!! Если вы занимаетесь производством космической техники, или высокоточных деталей с допусками 1-5 микрон, то у вас - другое оборудование! Так что придирки необоснованны! Отличная приблуда для домашних дел!
Валерий К.
12.07.2023

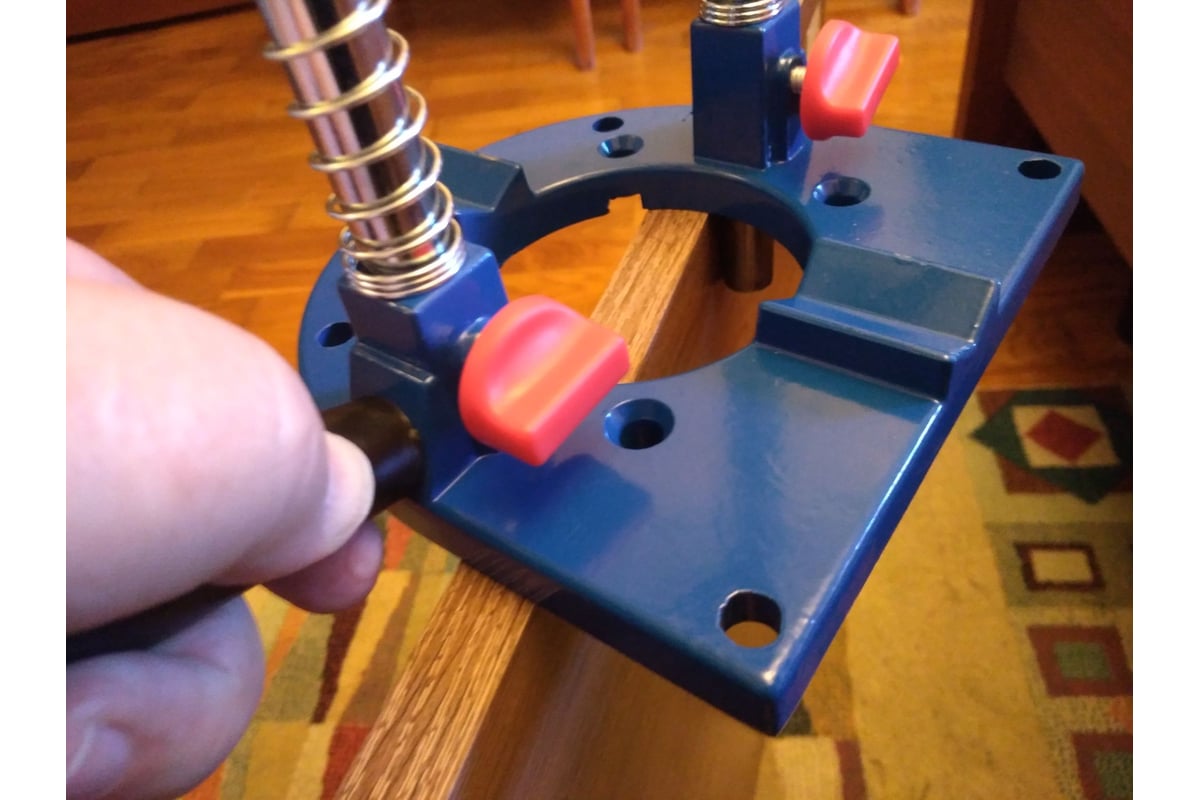

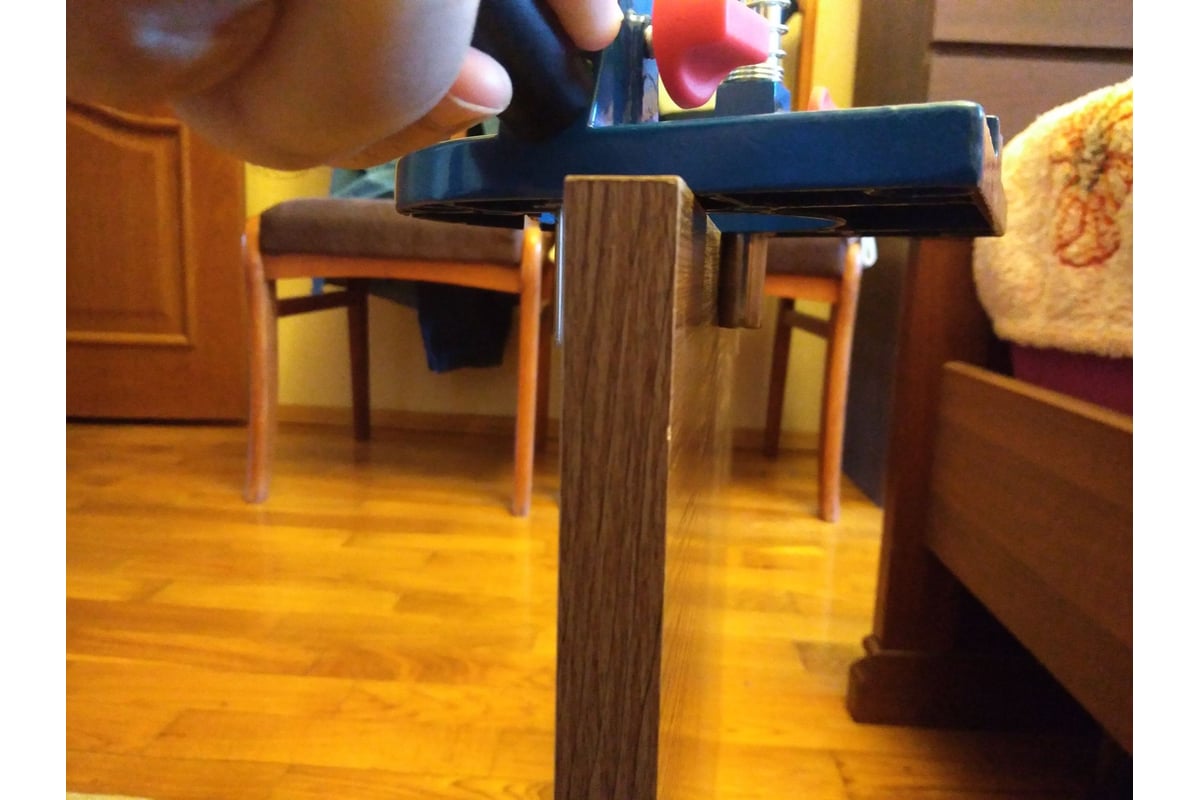

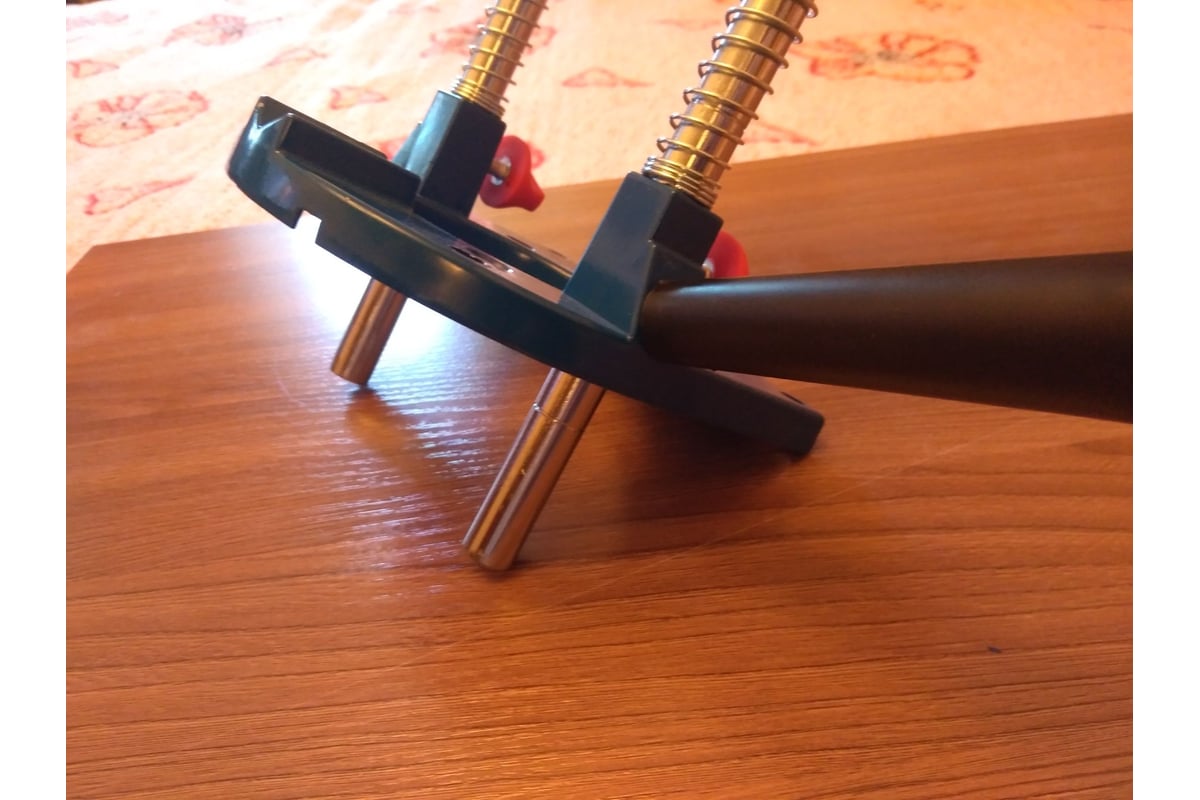

Для домашних дел вполне годная вещь. И цена небольшая. Позволяет сверлить ровно под 90 градусов. Причём в некоторых случаях можно сверлить и под углом - для этого направляющие можно опустить ниже подошвы и таким образом регулировать угол сверления. Также при помощи опущенных направляющих можно центрировать отверстие например на торце дверей, полок, брусков и т.п.
Николай Е.
10.03.2022
Брал для высверливания отверстий под мебельные шканты и перпендикулярные отверстия и "дырки" где надо было 90. Все получилось точно,отличная приспособа для дрели. Эта стойка отчасти заменила фрезер на грубых работах. Пришлось изначально повозиться,потому,как за такие деньги "цимус"получить нереально.Стойки шлифанул,полирнул,смазал промышленным силиконом.Дрель после этих манипуляций сама скользит в работе.Для работы со шкантами добавил к стойке в качестве направляющих 2 алюминиевых уголка 50х -получился кондуктор на торцы 1,6-1,8 мм.Само просилось, там в основе 8 технологических отверстий.Крепи-прикрепляй что хочешь.
Евгений К.
15.02.2023
Приобреталась для установки дверей и сборки мебели. Идеально для засверливания отверстий под шурупы, отверстия под шканты, штоки эксцентриков, для сверла форстнера, коронок, под конфирматы и пр.
Лев К.
07.11.2021
Не стоит ожидать супер-точности от работы с такой стойкой - для этого существуют станки и инструмент другого уровня. Для любительский потребностей инструмент хороший
Андрей М.
02.09.2021
В Мастерской есть такая же стойка, другого производителя. Вроде все тоже самое, но плавность хода, люфты все намного лучше. Второй раз данный товар не купил бы.
