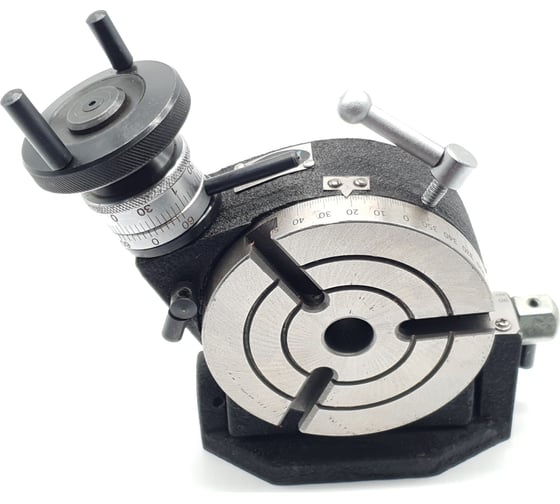

Стол поворотный наклоняемый 100 мм, 3 паза, КМ2 ТЕХНОРЕАЛ AMTRT-100.4N

Стол поворотный наклоняемый 100 мм, 3 паза, КМ2 ТЕХНОРЕАЛ AMTRT-100.4N это оснастка, позволяющая устанавливать заготовки с необходимыми углами поворота и наклона.

Стол изготовлен из высокопрочного чугуна. Поворотная часть имеет три Т-образных паза, позволяющих закреплять на столе заготовки или различную оснастку, такую как: тиски, фланец с кулачковым или сверлильным патроном. В центре стола есть конусное отверстие Морзе 2, что значительно расширяет возможности применения со столом дополнительной оснастки. Для установки углов поворота и наклона имеются шкалы с ценой деления 5’ для поворота и 1° для наклона. Кроме того, для поворота есть нониусная шкала. На столе предусмотрено размыкание червяка и фиксация положения.

Характеристики стола:

• Диаметр поворотной части - 105 мм.
• Высота стола в горизонтальном положении - 67 мм.
• Высота оси в вертикальном положении - 86 мм.
• Размеры основания - 130х145 мм.
• Поворот стола на углы - 0-360°.
• Наклон стола на углы - 0-90°.
• Передаточное число - 1:72.
• Ширина пазов - 8 мм.
• Конусное отверстие в столе - Морзе 2.
