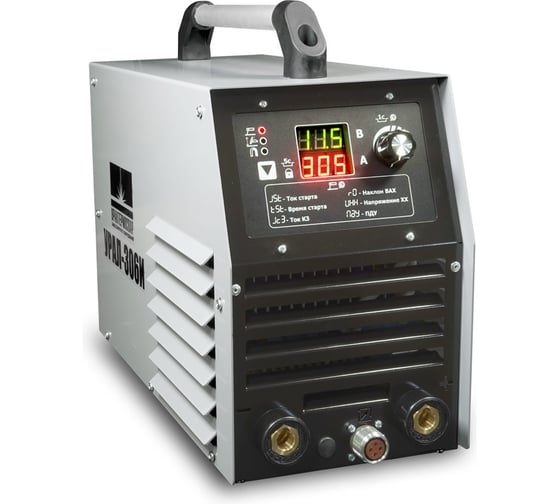

Сварочный инвеортор УРАЛ Урал-306И АО Уралтермосвар 00-00008171

Выпрямитель УРАЛ-306И предназначен для питания одного поста ручной дуговой сварки электродом с любым типом покрытия или поста аргонодуговой сварки на постоянном токе с контактным зажиганием дуги (LiftArc).

Процесс КМП - компенсация магнитного потока. намагниченных стыков трубопроводов. После прохода внутри трубы снаряда-дефектоскопа труба намагничивается. Намагниченная труба создает магнитное дутьё на сварочную дугу и не позволяет вести сварку корневого слоя. КМП служит для нейтрализации остаточного магнитного поля трубы. Направление магнитного потока компенсационной катушки должно быть противоположено магнитному  потоку намагниченной трубы. В качестве компенсационной катушки может быть использован специальный кабельный пояс с быстроразъёмными  соединителями или сварочный кабель, который наматывается на трубу  и подключается к силовым разъёмам аппарата. Регулирование мощности магнитного потока компенсационной катушки производится  регулировкой сварочного тока с дистанционного регулятора, оснащенного выключателем тока.

Выпрямитель рекомендуется для сварки неповоротных стыков труб нефте- и газопроводов и других ответственных конструкций. Может устанавливаться в любых передвижных агрегатах.

Все платы управления покрыты слоем влагостойкого лака для защиты от пыли и влаги. Корпус источников состоит из двух изолированных друг от друга отсеков, в верхнем находятся платы управления, а в нижнем силовые элементы: IGBT модули с радиаторами, силовой трансформатор, дроссель и т.д. Охлаждающий воздух протекает только по нижнему отсеку, что предохраняет платы от попадания пыли и влаги. Во всех источниках используется мягкая коммутация IGBT модулей (переключение транзисторов происходит при нулевом токе и нулевом напряжении).
