Остат биметаллический нормально разомкнутый ТЕРМ KSD301 100_C 250V 10A NO 4687207316064

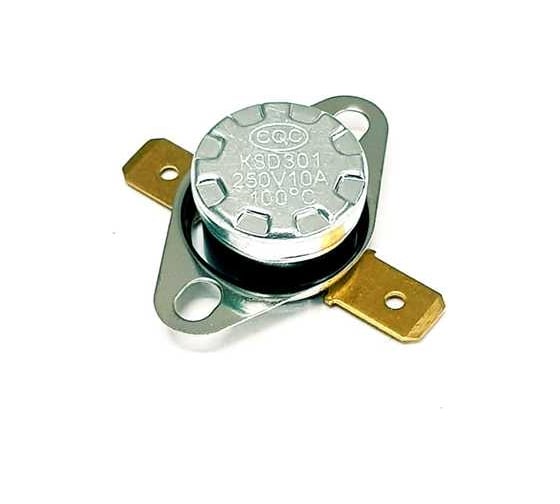

Термостат KSD301 100°C 10A 250V представляет собой биметаллический нерегулируемый самовозвратный аварийный термоограничитель. Термостаты серии KSD301 предназначены для размыкания или замыкания, в зависимости от типа, силовой электрической цепи при аварийных температурах и используется в качестве дополнительной защиты от перегрева и устройствах автоматики.

Термореле KSD-301 100*C 250V 10A срабатывает при нагреве свыше 100*С.

Что же происходит в термостате в данный момент?

В термопаре генерируется внутреннее напряжение и происходит мгновенное замыкание/размыкание контакта. При этом замыкание/размыкание цепи происходит, в зависимости от типа исполнения контактов термостата (термостат с нормально разомкнутыми контактами ― замыкает цепь, а с нормально замкнутыми ― размыкает цепь). После остывания электрического устройства контакты автоматически возвращаются в нормальное рабочее состояние, размыкая/замыкая, тем самым, электрическую цепь.

Указания по монтажу.
Термостат KSD301 монтируется путем соединения его винтами (в комплект поставки не входят) через фланец с поверхностью, температуру которой требуется контролировать. На место соединения с поверхностью, для лучшего теплообмена, рекомендуется нанесение теплопроводящей пасты. Изгиб контактов KSD301 не допускается. Электрическое соединение производить путем оконцевания подводящего проводника подходящим плоским розеточным разъемом.

Глубина по держателю -32,5; по контактам -33,2 мм
Диаметр корпуса 16,5 мм
