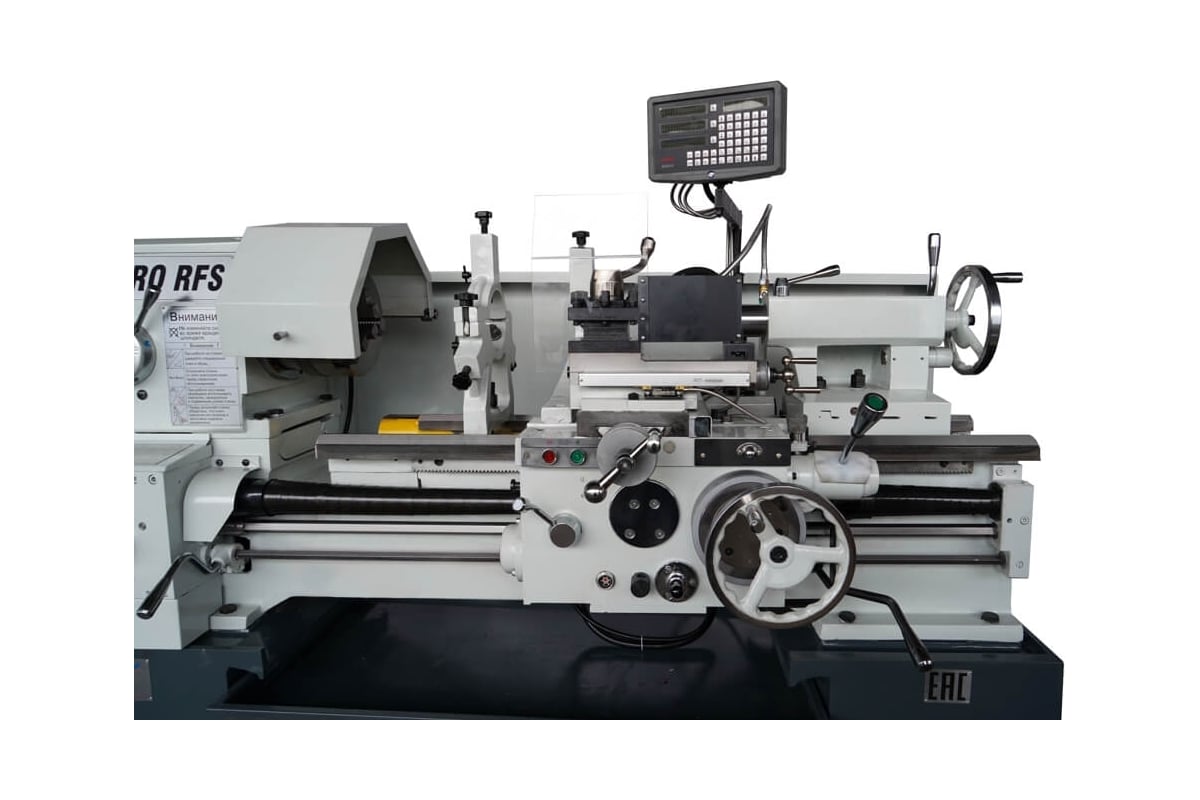

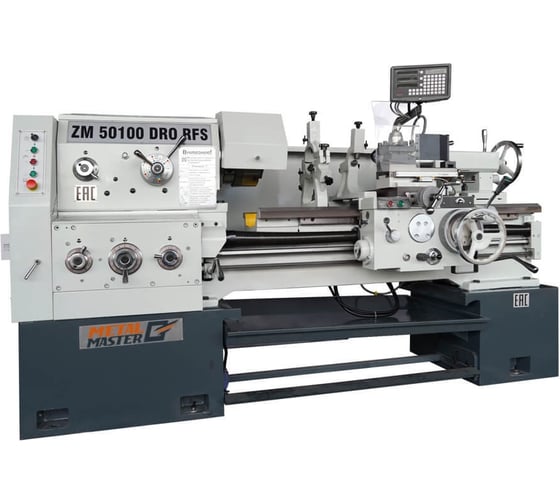

Токарно-винторезный станок MetalMaster ZM 50100 DRO RFS 20843

Универсальный токарно-винторезный станок предназначен для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб. Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н». Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

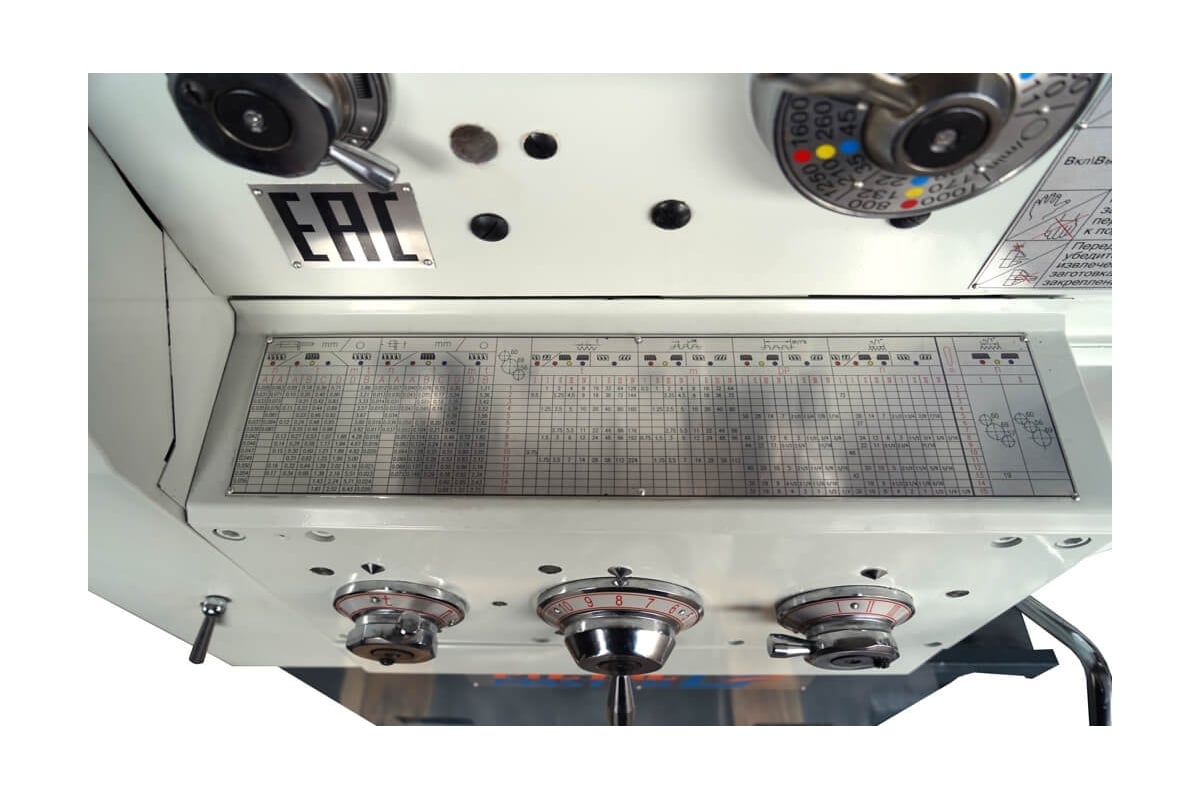

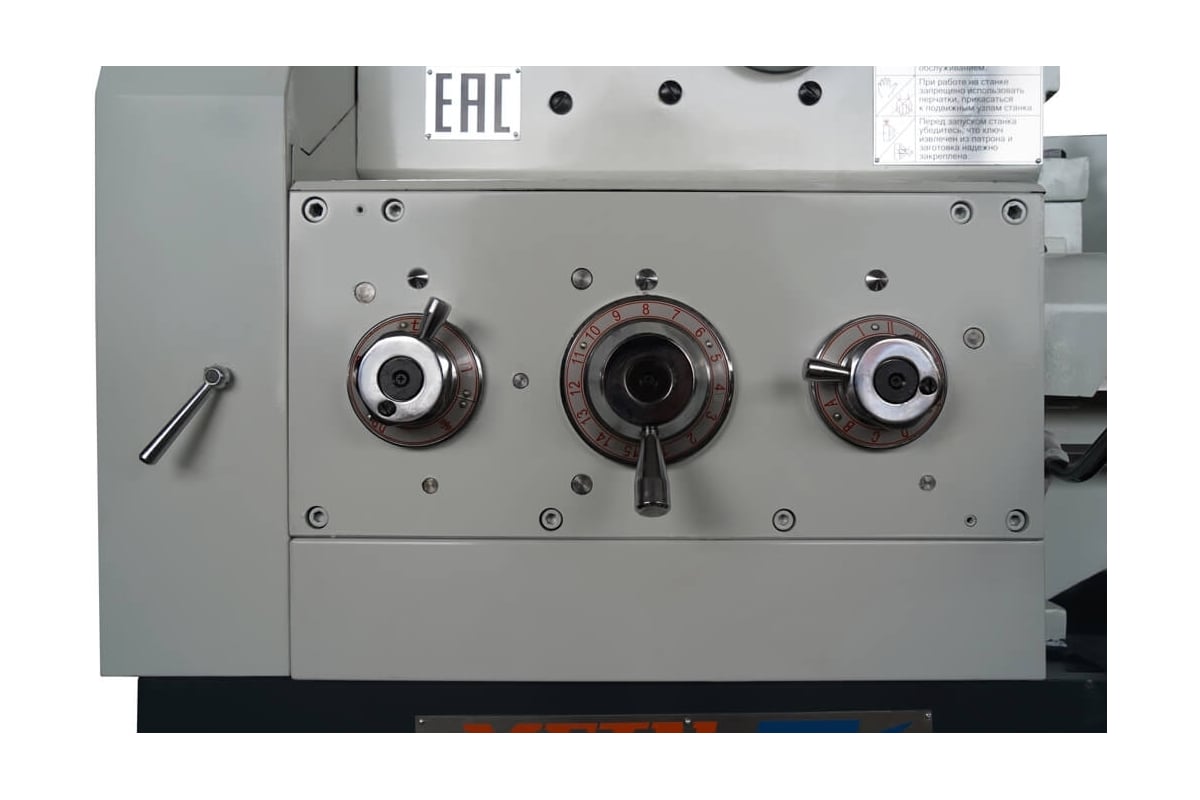

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов. В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

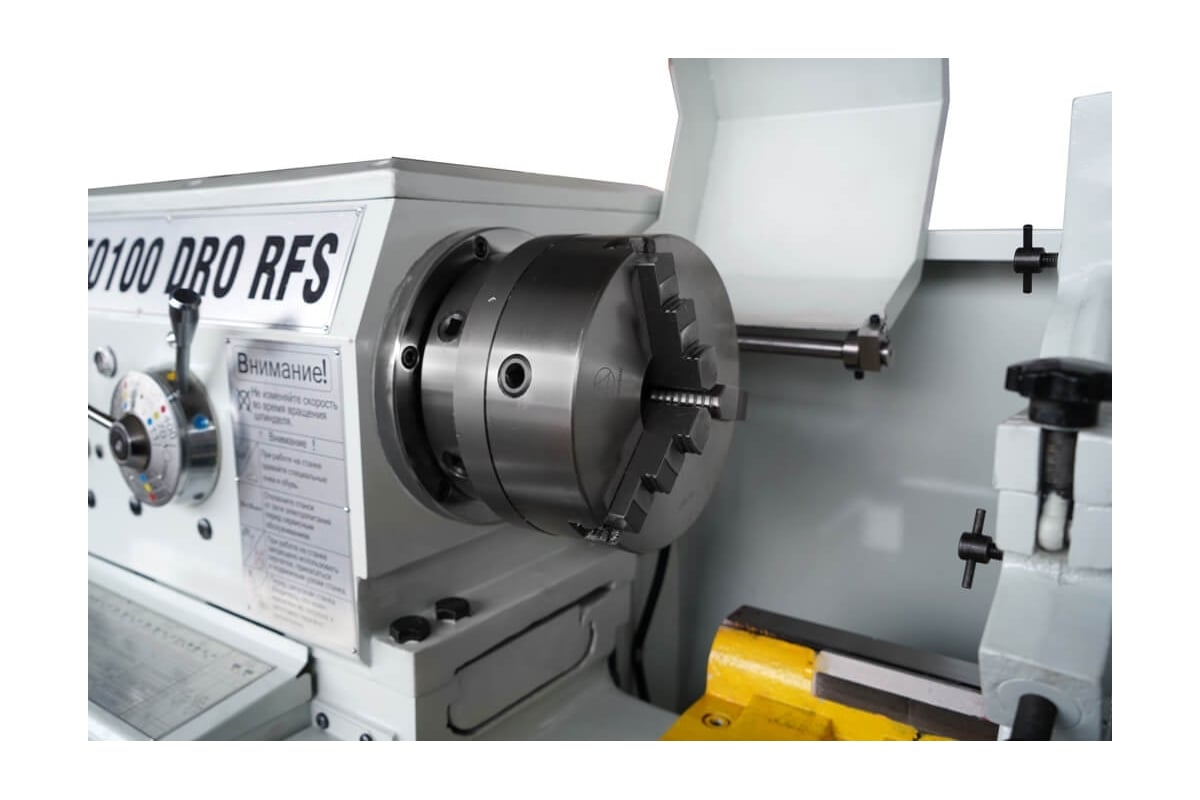

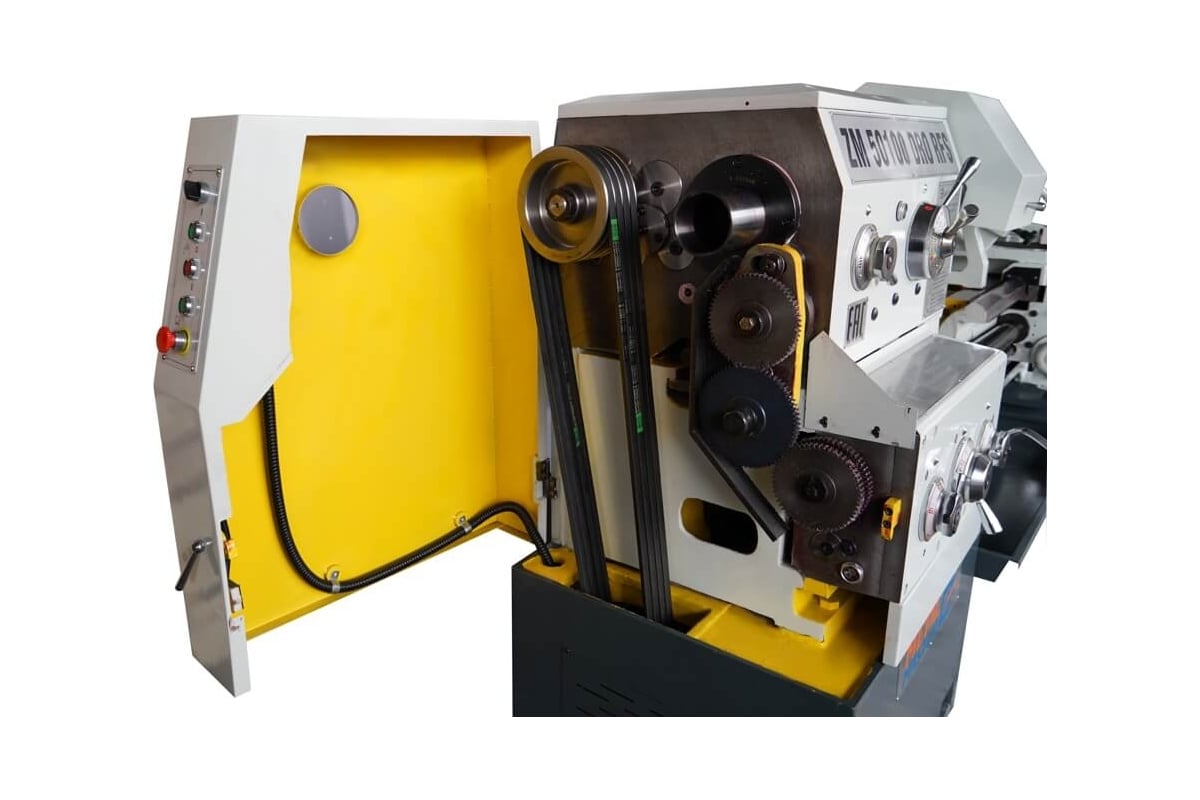

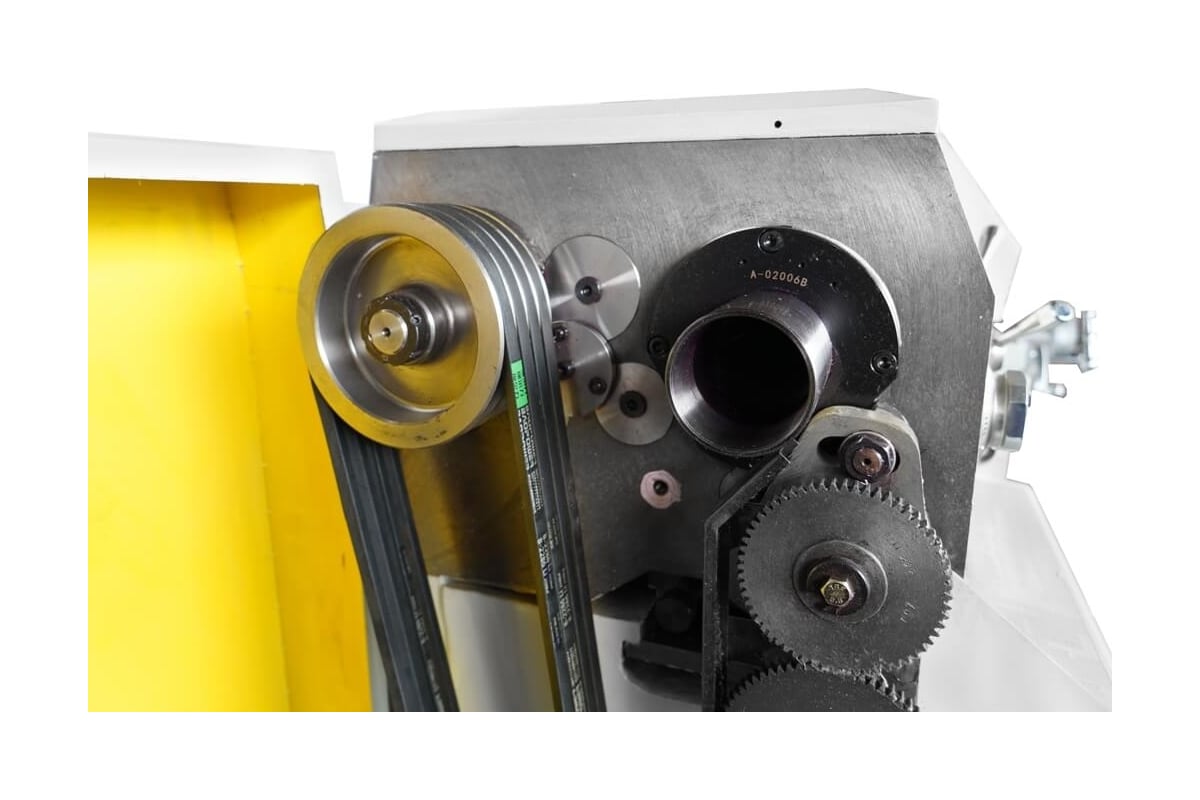

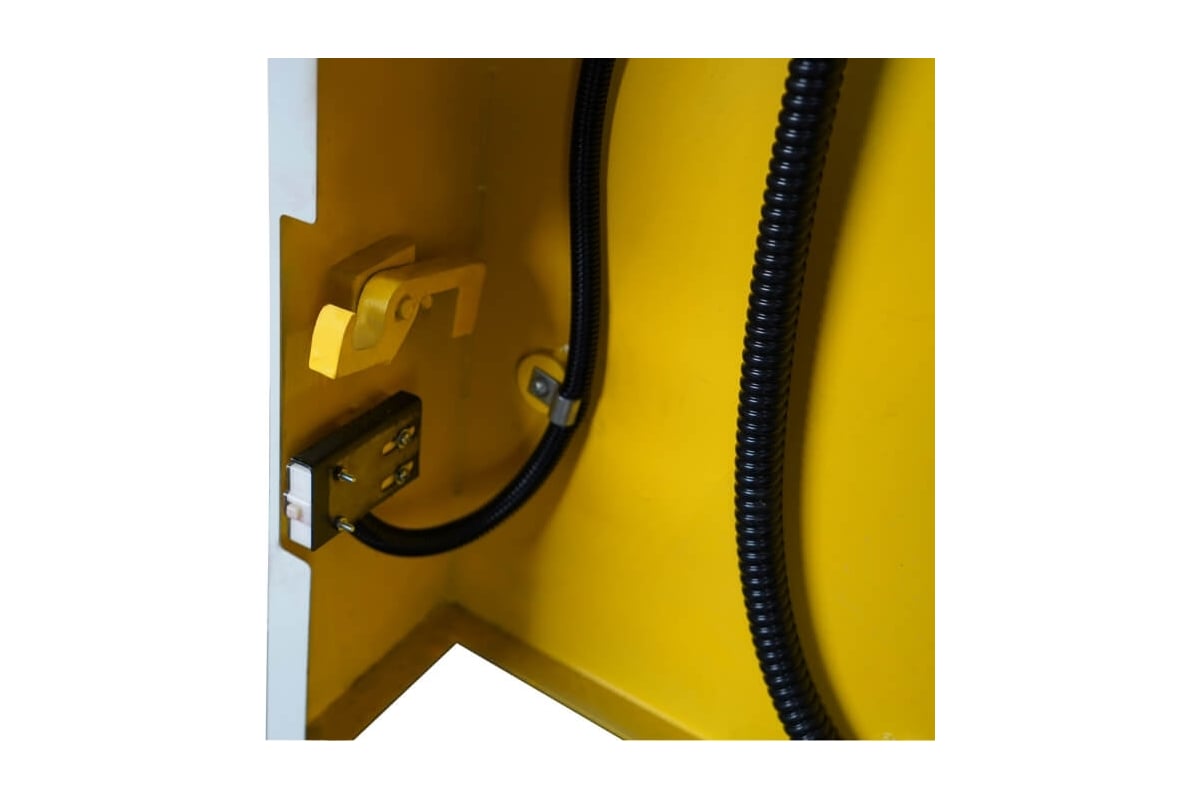

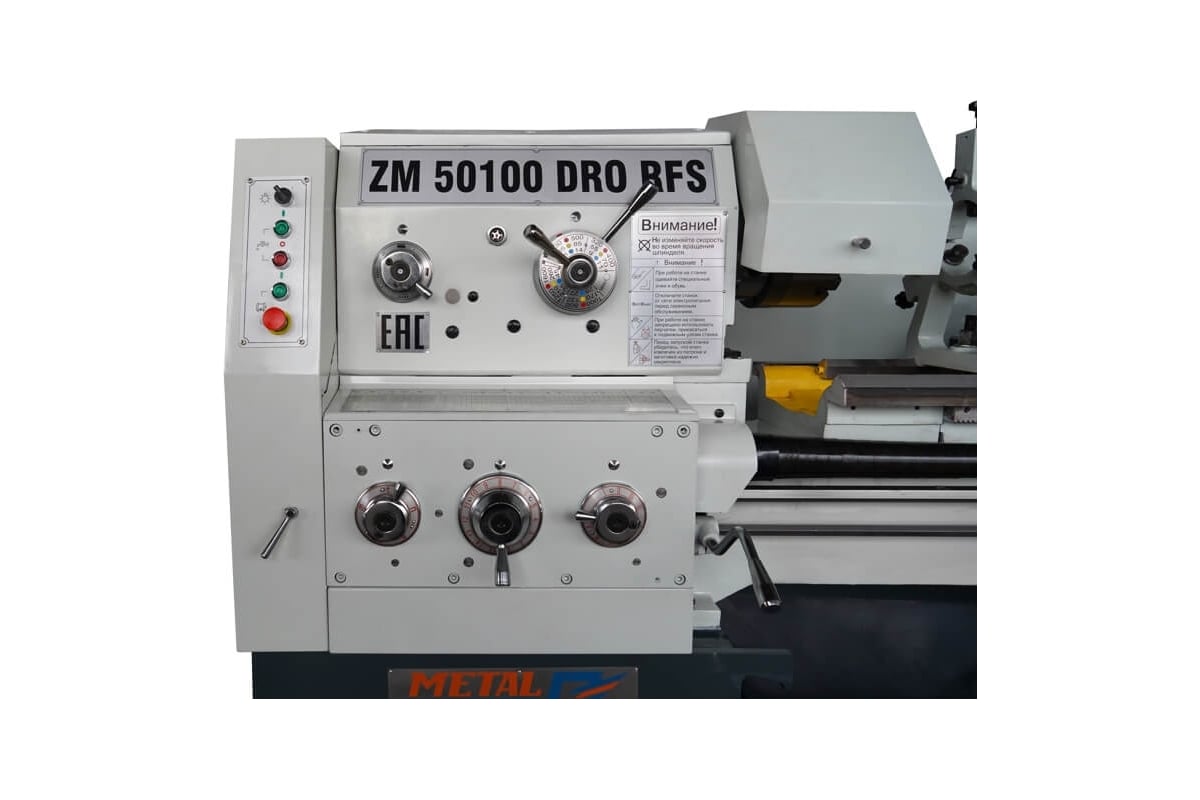

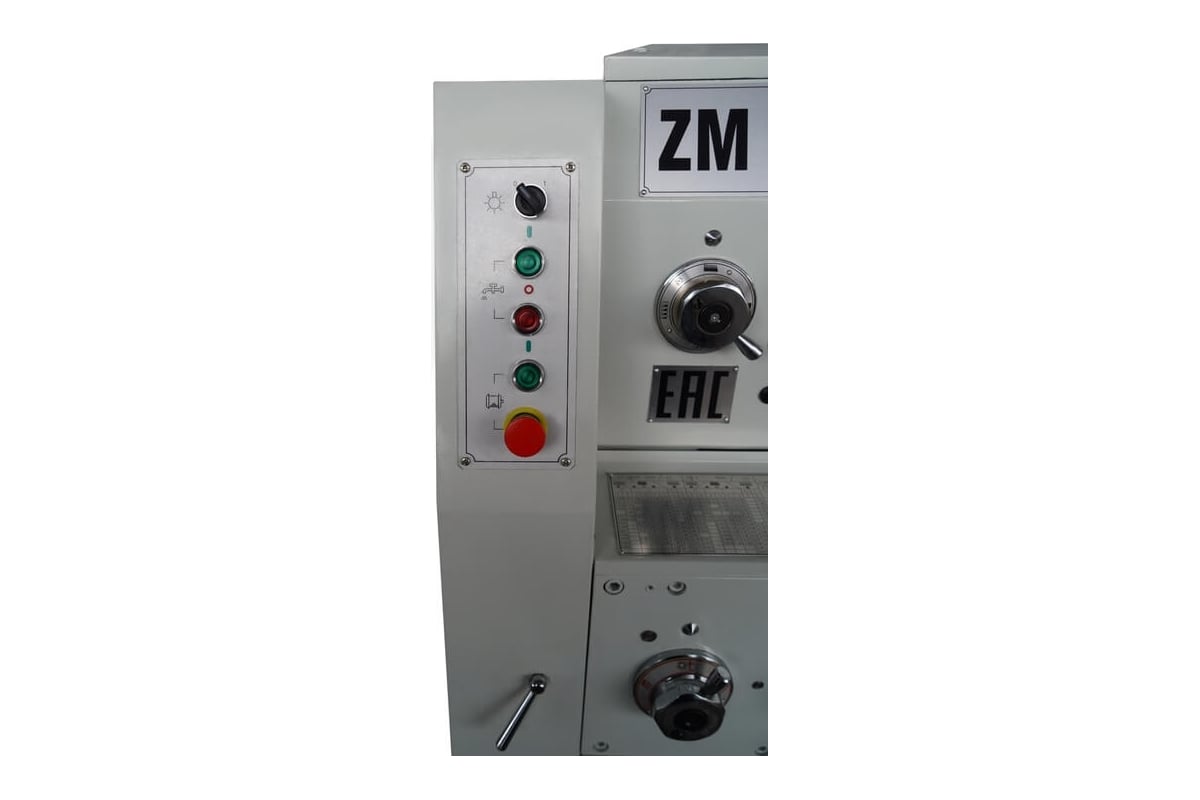

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки. Внутренний диаметр шпинделя составляет 82 мм. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью. Защитная крышка шпиндельной бабки оснащена концевым выключателем. Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем. В своей стандартной комплектации станок оснащен ножным тормозом.

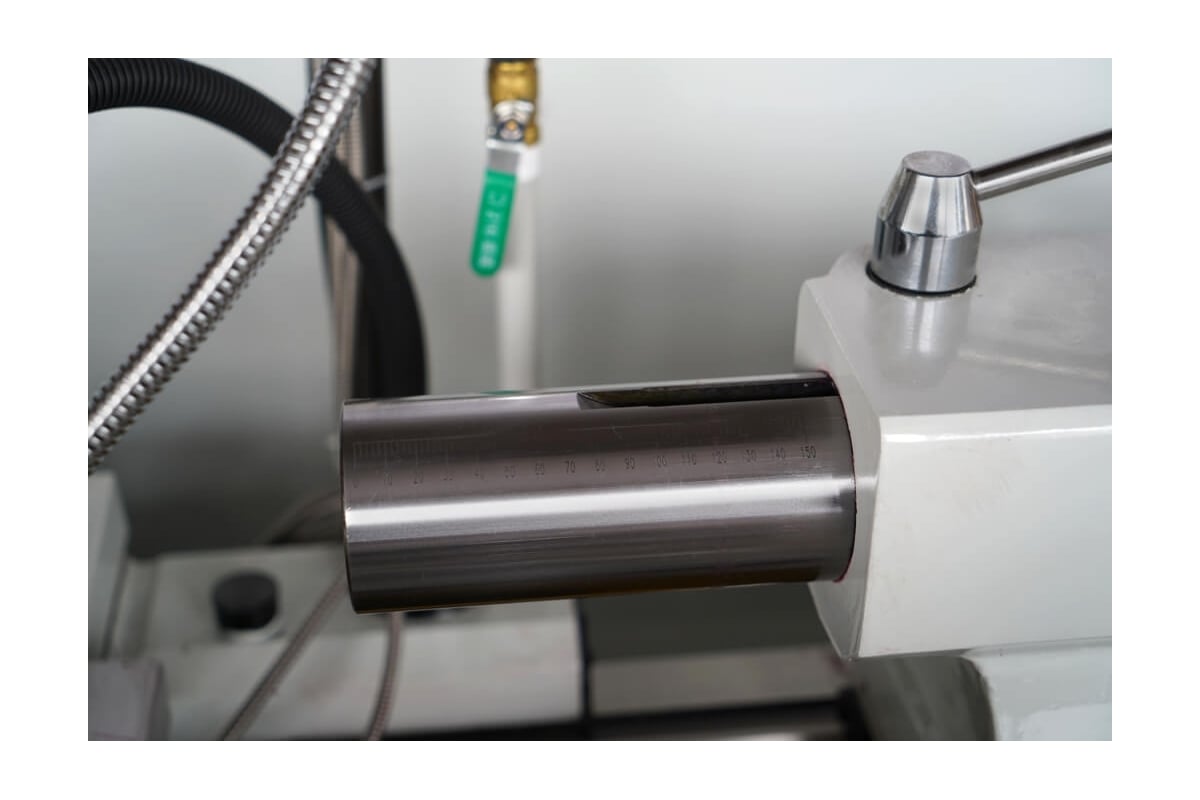

• Вылет пиноли задней бабки – 150 мм

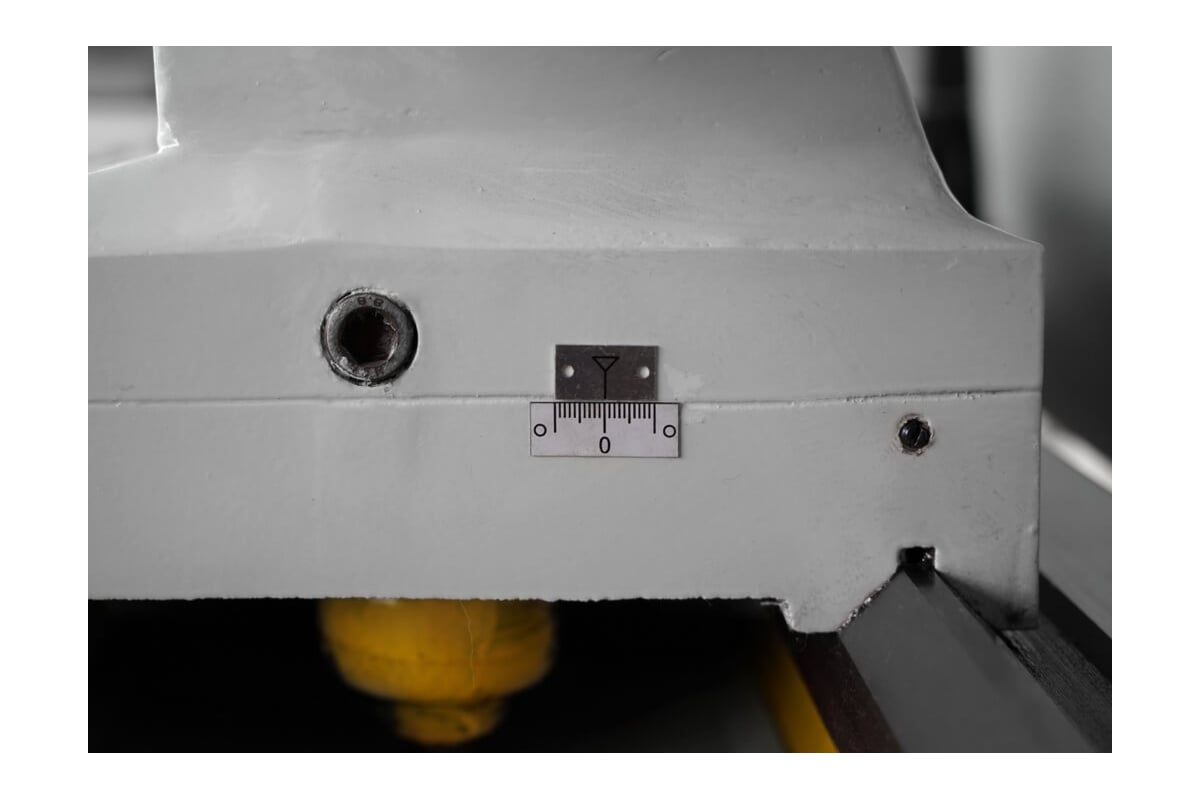

• Поперечное смещение задней бабки составляет ±10 мм

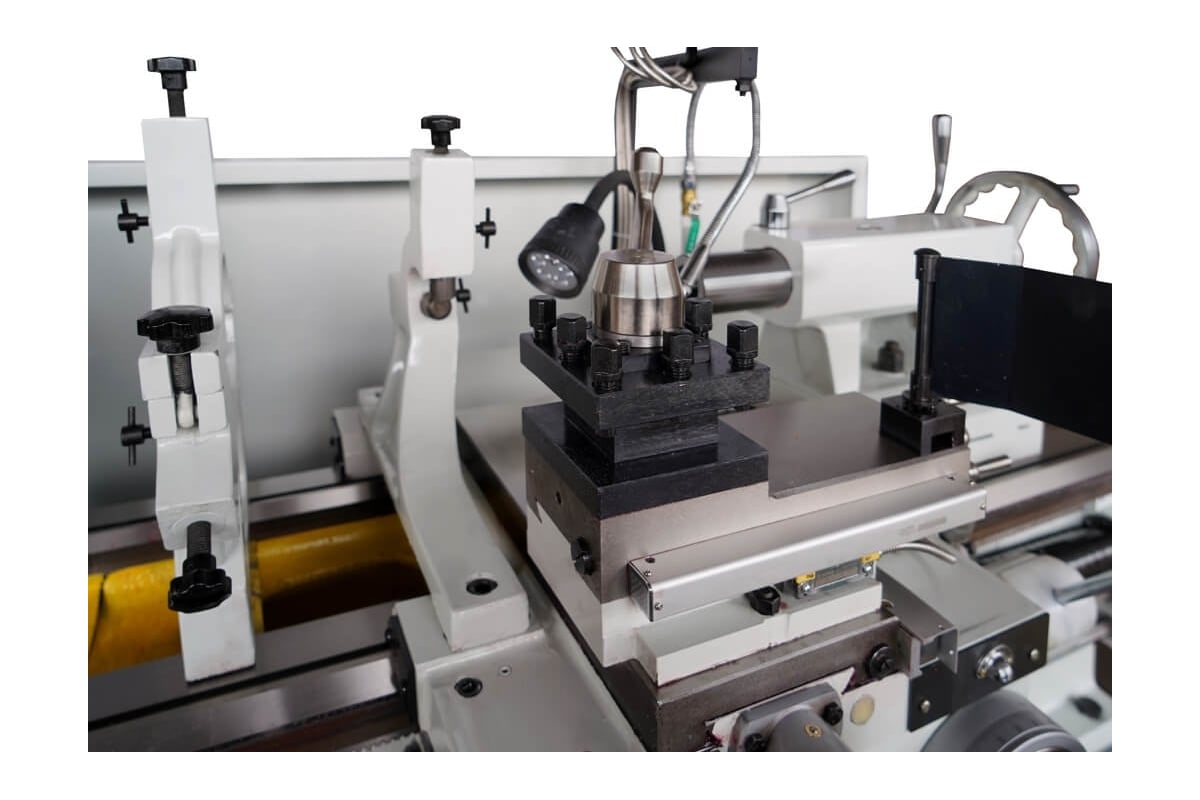

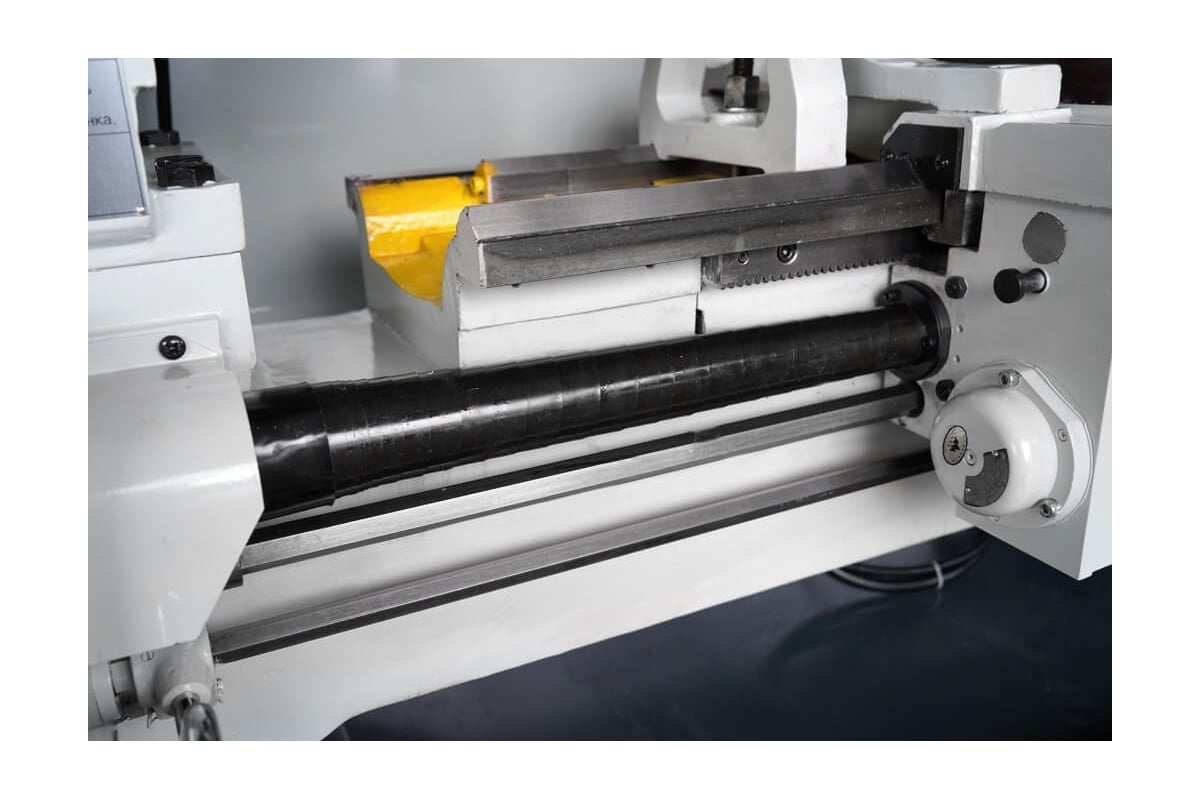

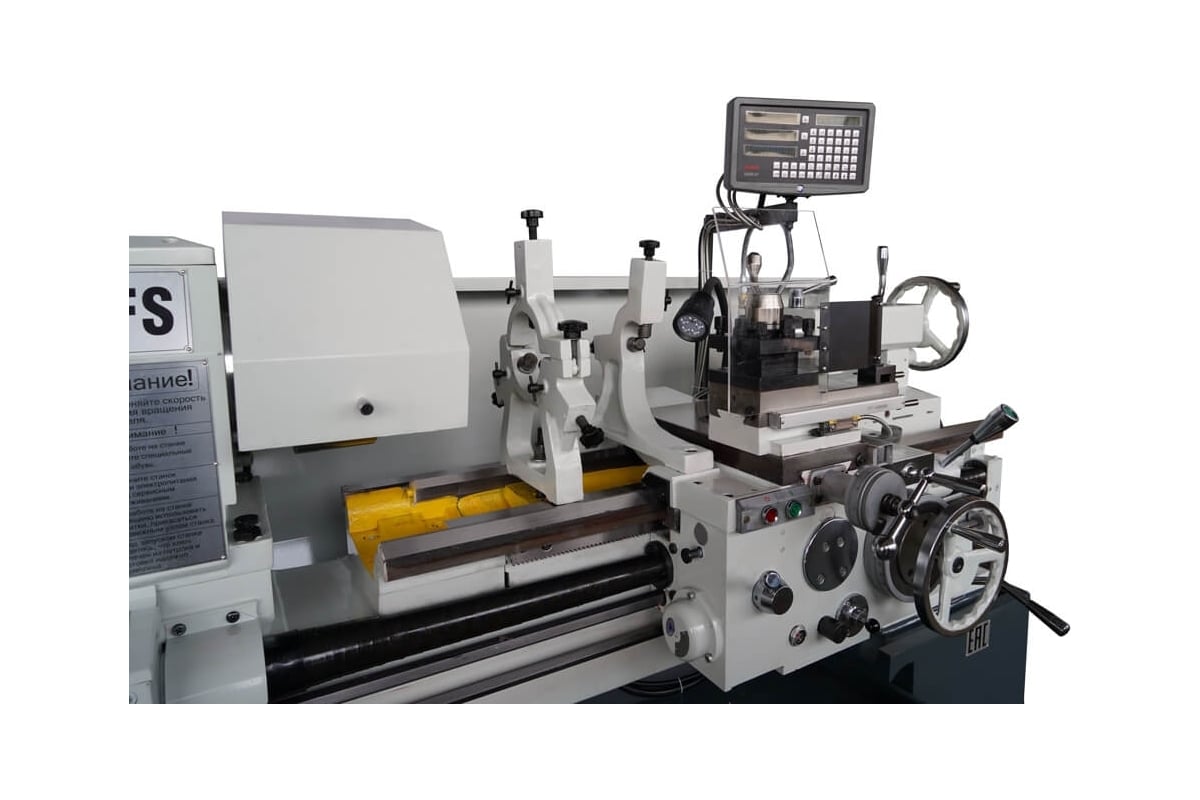

• На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки. Станок «в базе» комплектуется подвижным и неподвижным люнетами

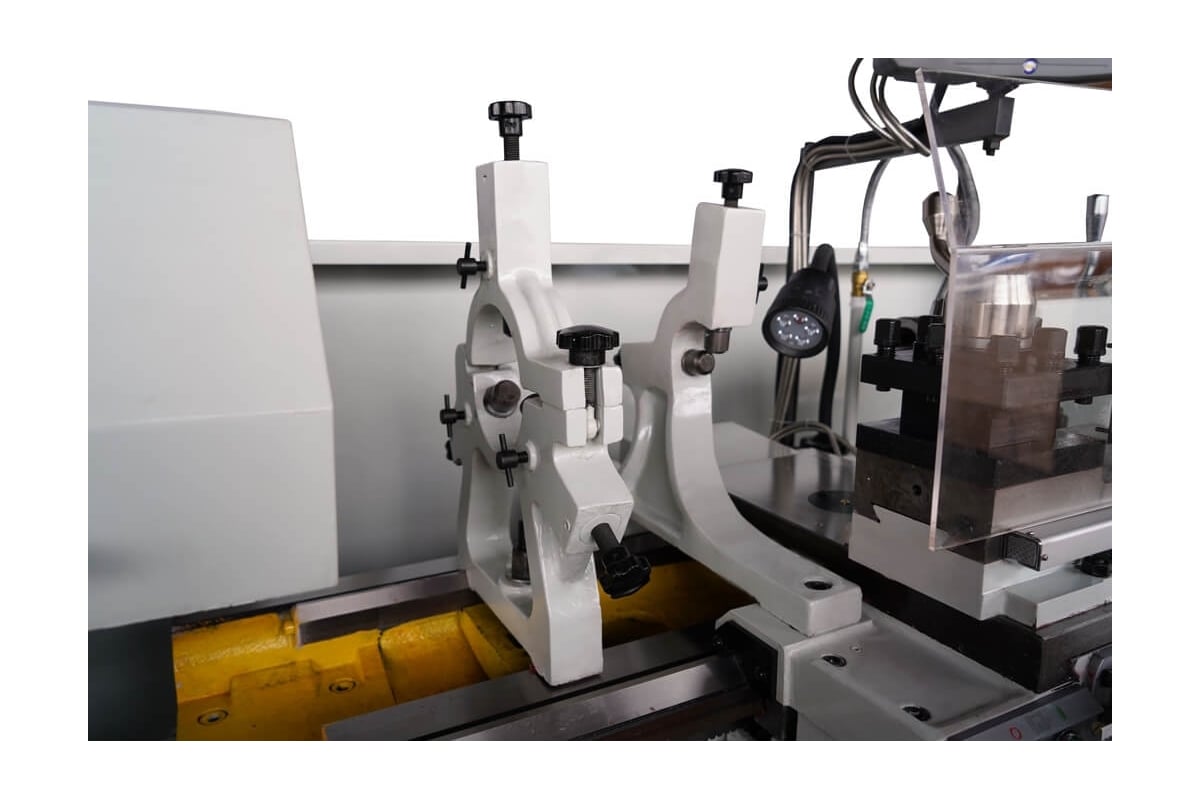

• Диапазон подвижного люнета 20~80 мм
• Диапазон неподвижного люнета 20~130 мм

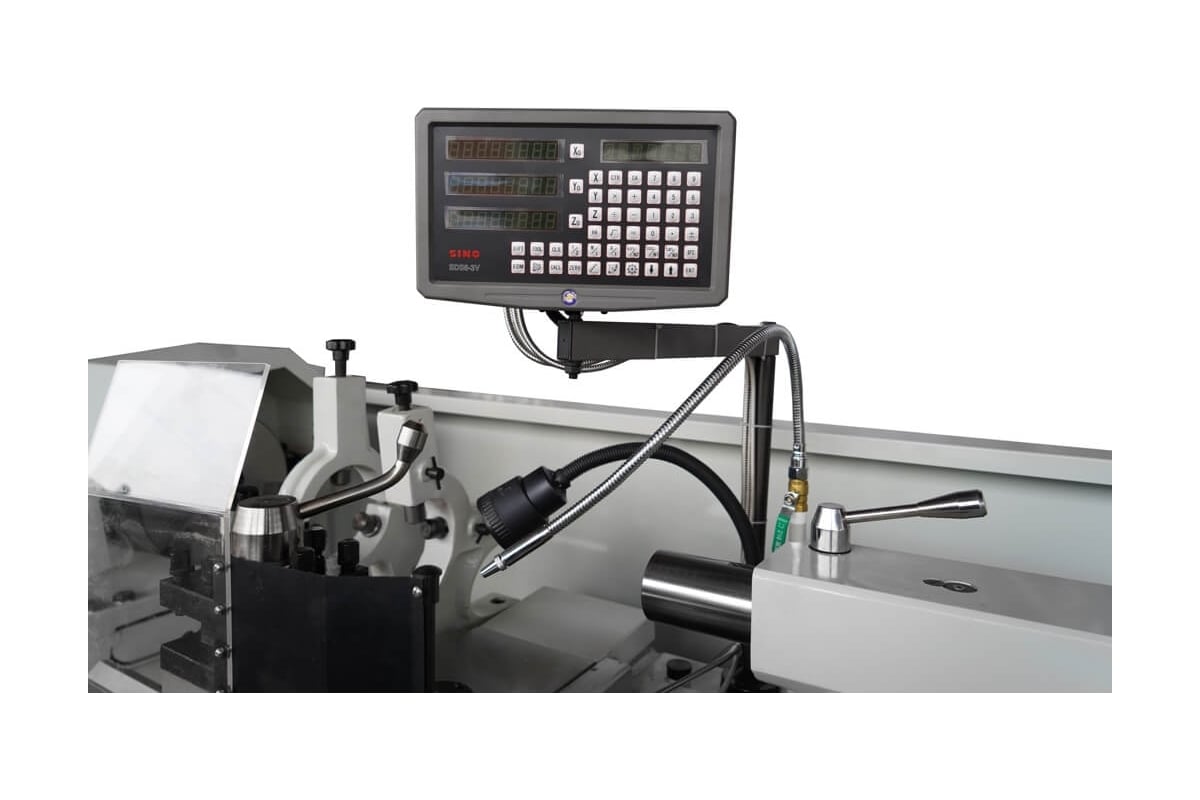

• Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон
• Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей

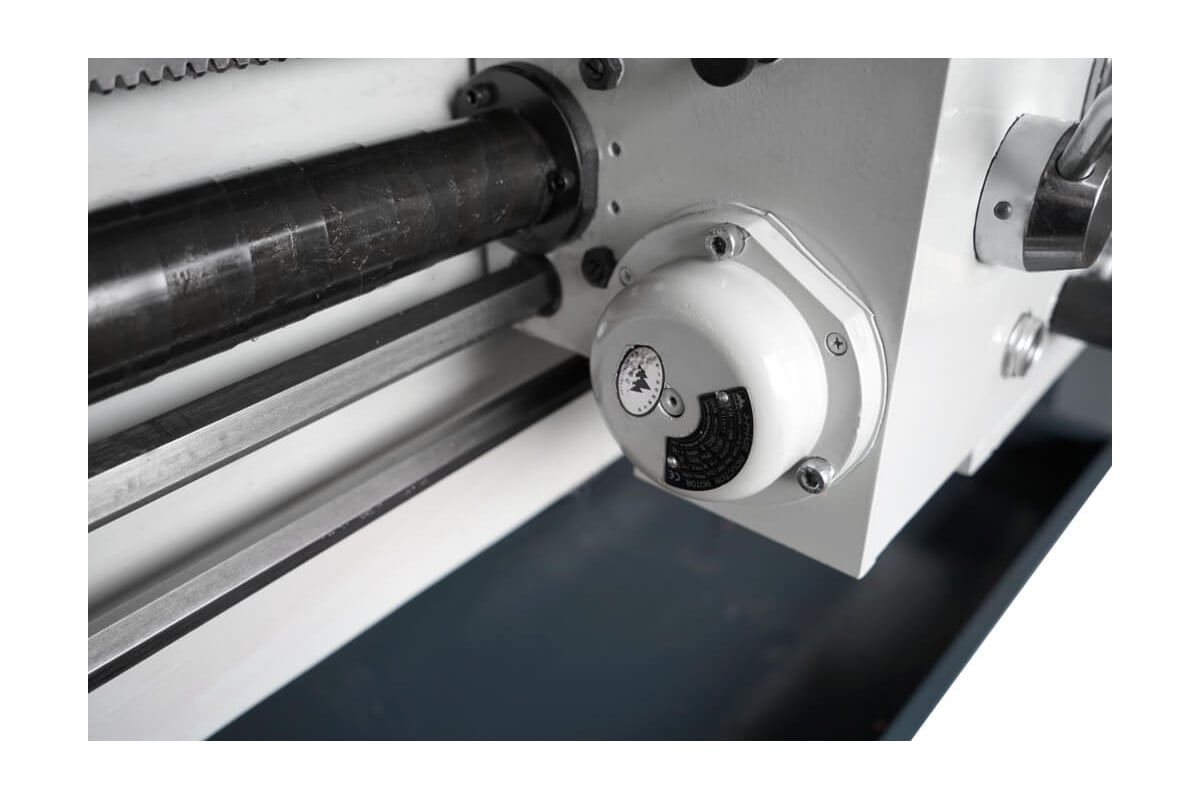

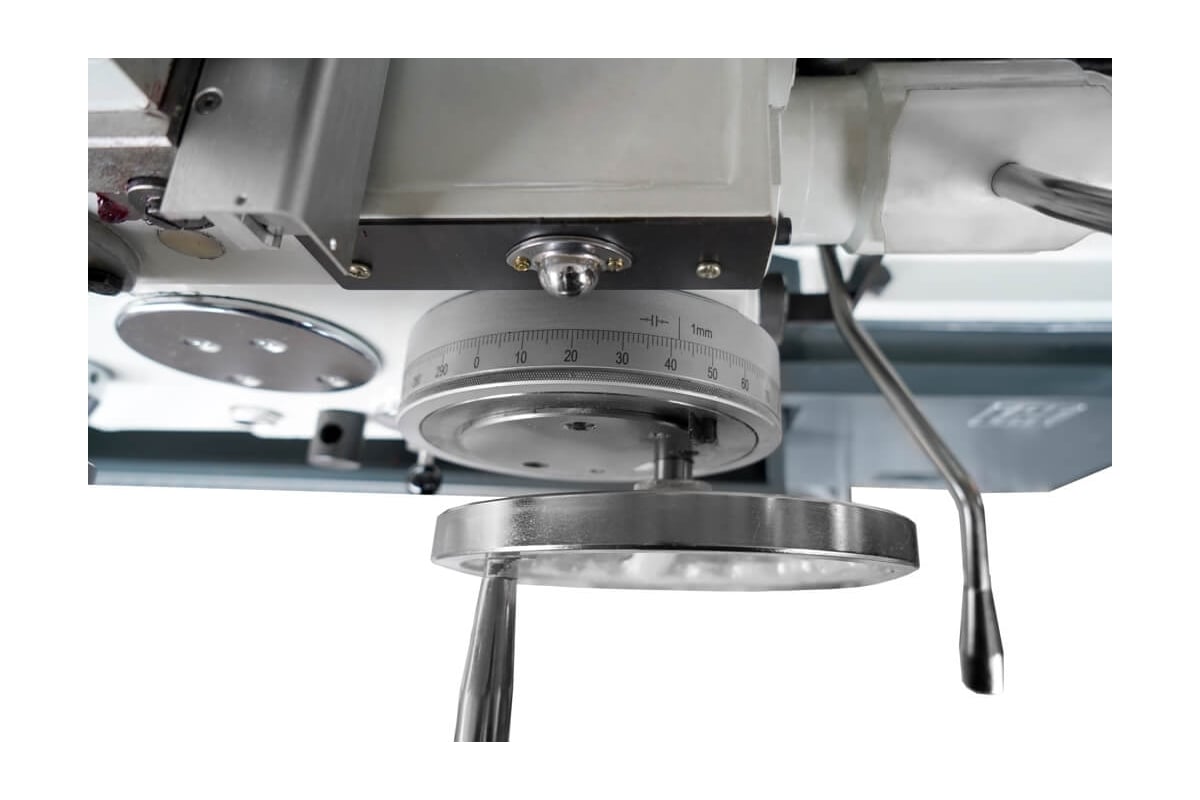

• Цена деления лимба продольной подачи составляет 1 мм

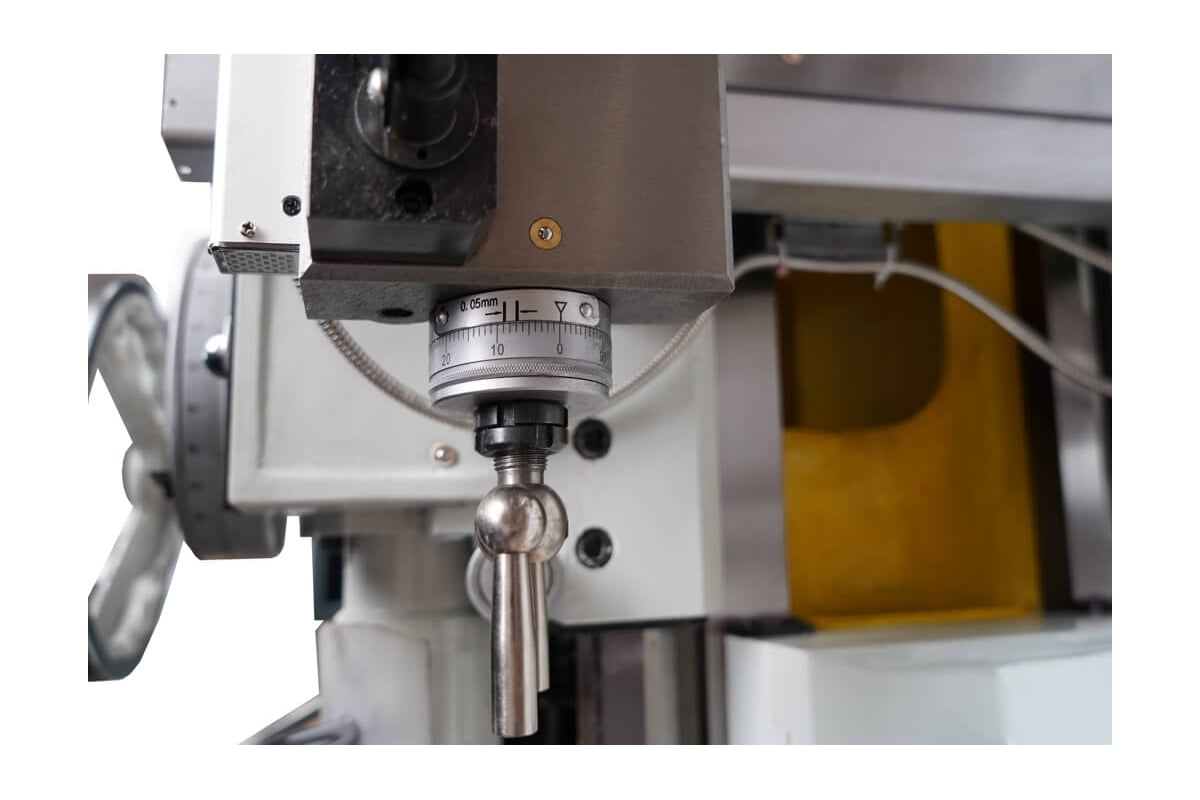

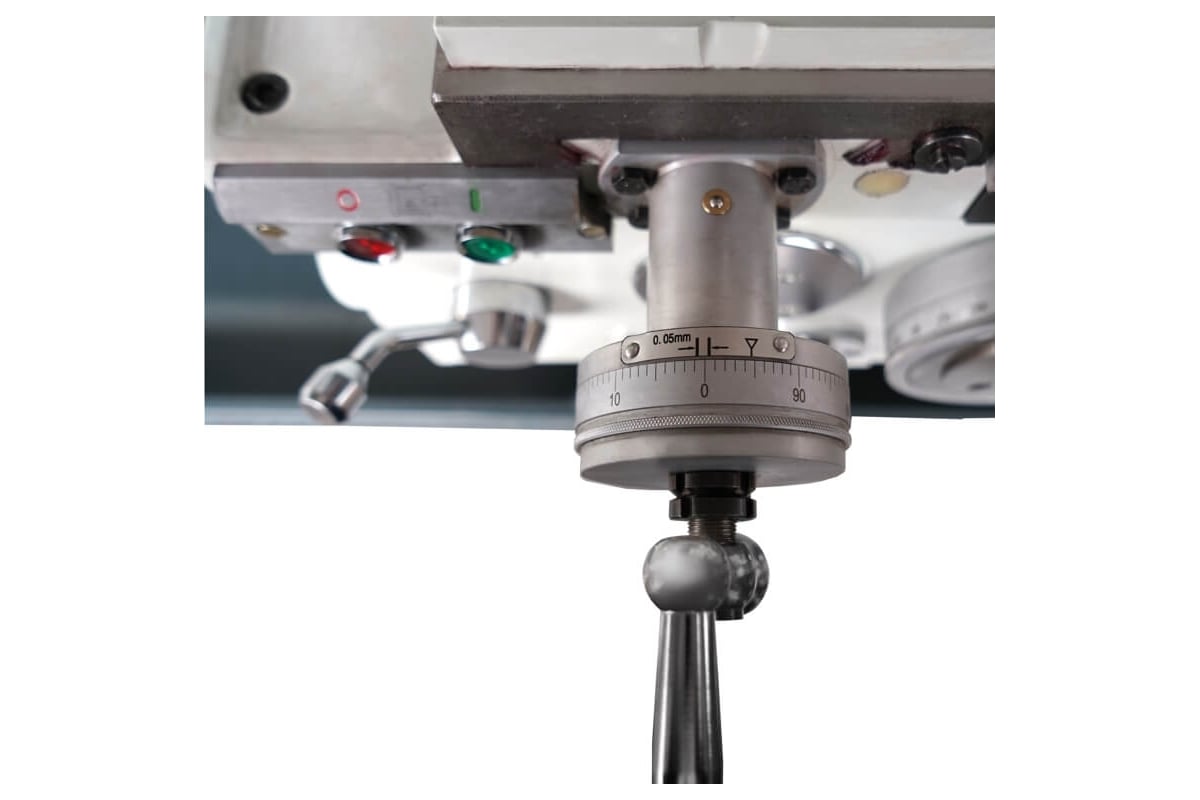

• Цена деления лимба поперечной подачи составляет 0,05 мм
• Цена деления лимба тонкой продольной подачи – 0,05 мм

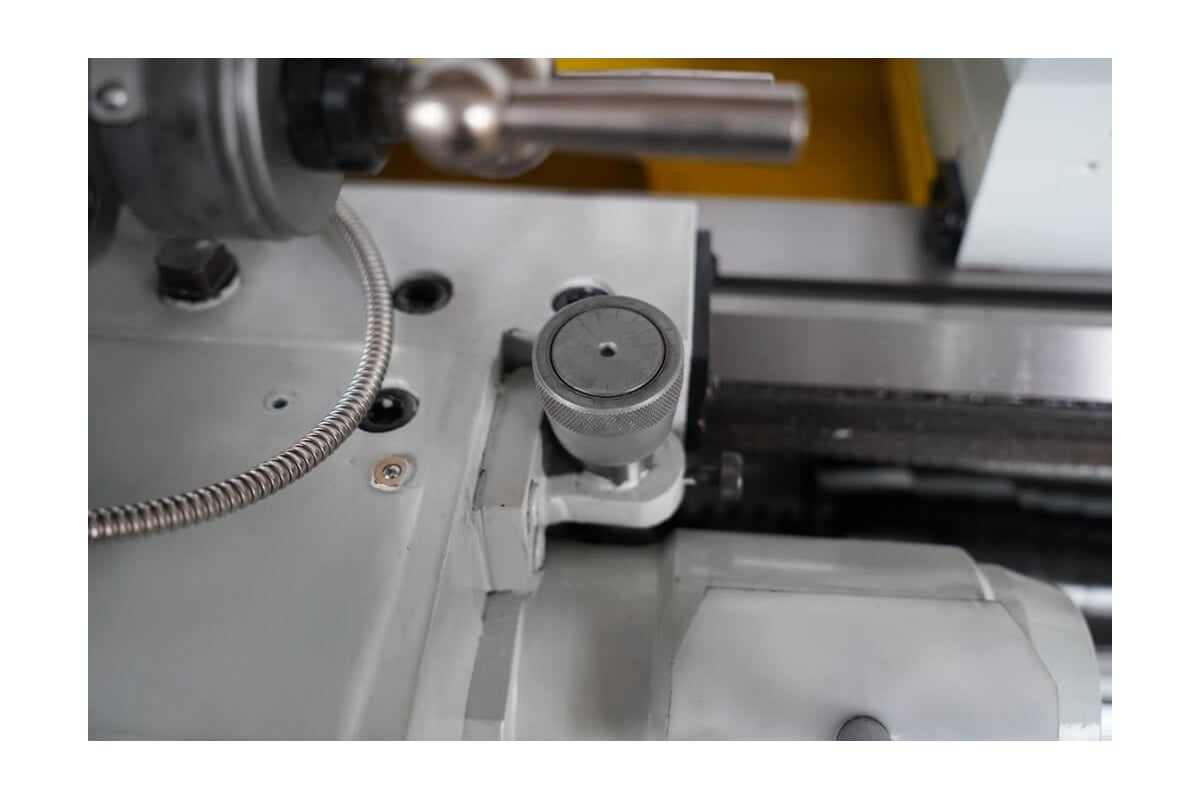

• Для удобства нарезания резьбы станок оснащен резьбоуказателем
• Все подвижные части станка оснащены тавотницами

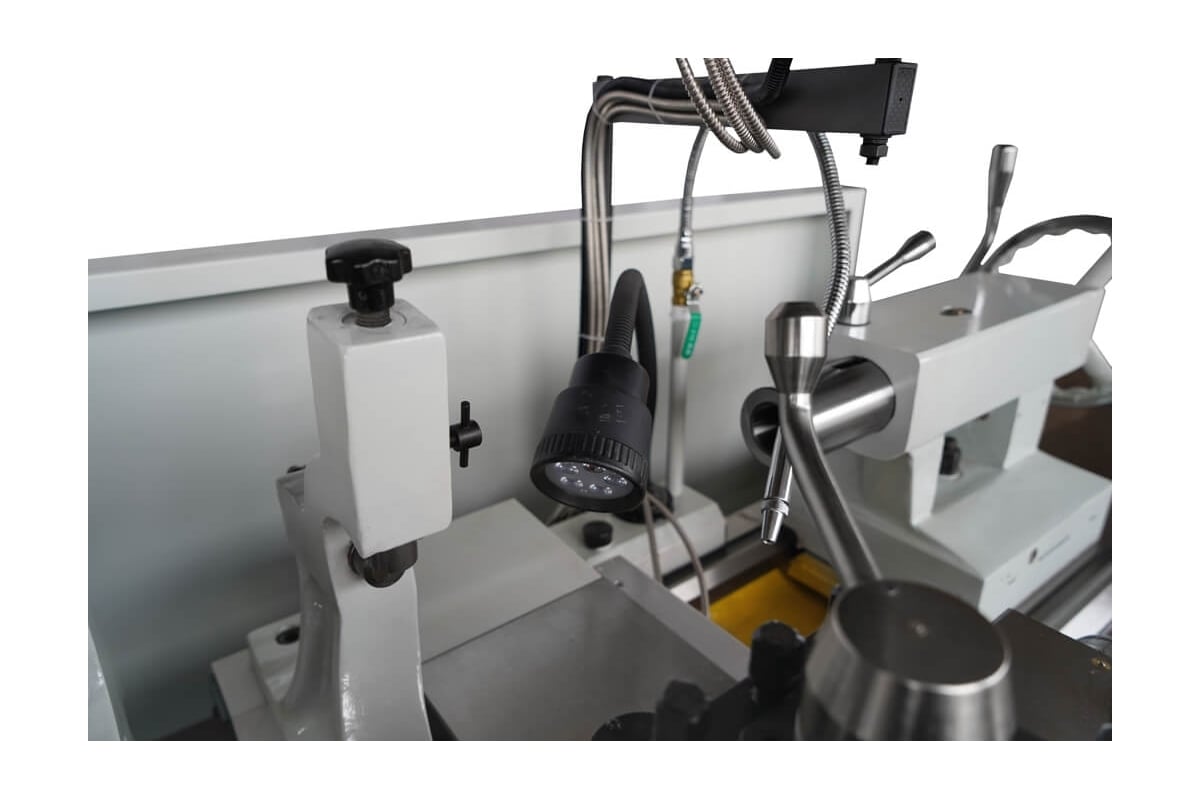

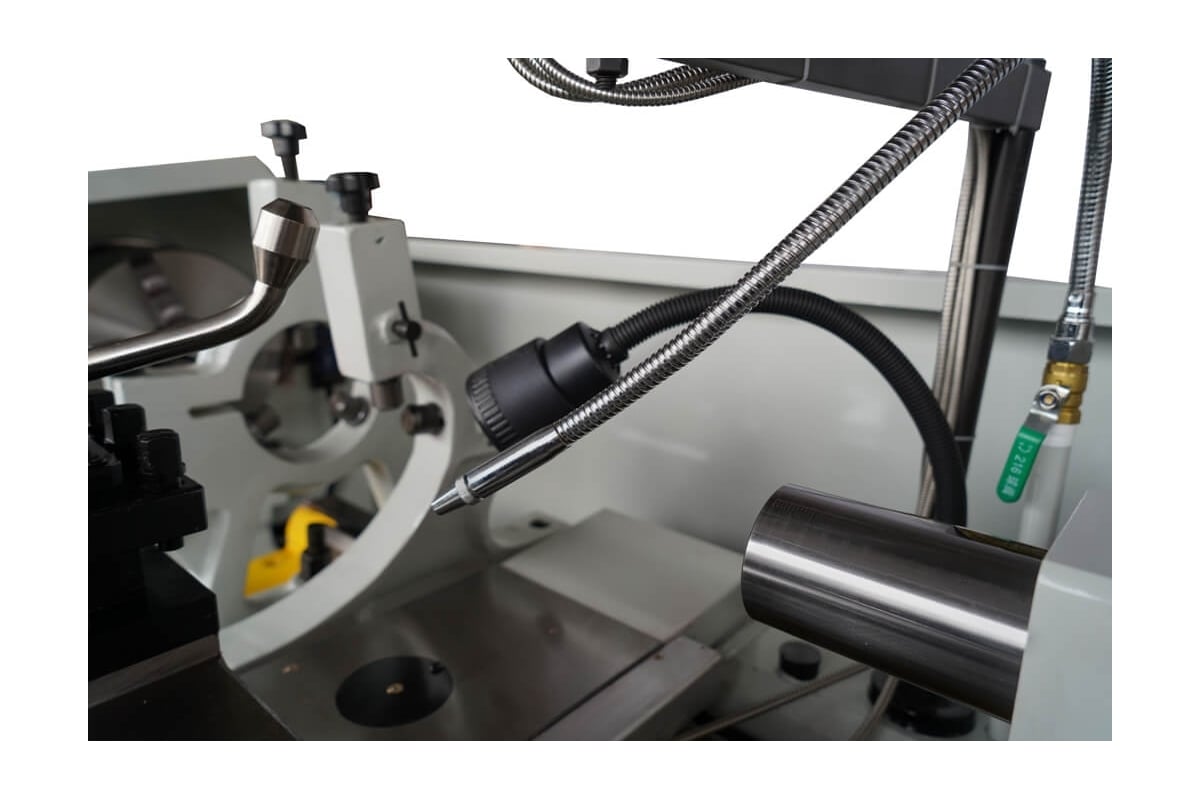

• Станок укомплектован системой подачи СОЖ, а также светильником местного освещения

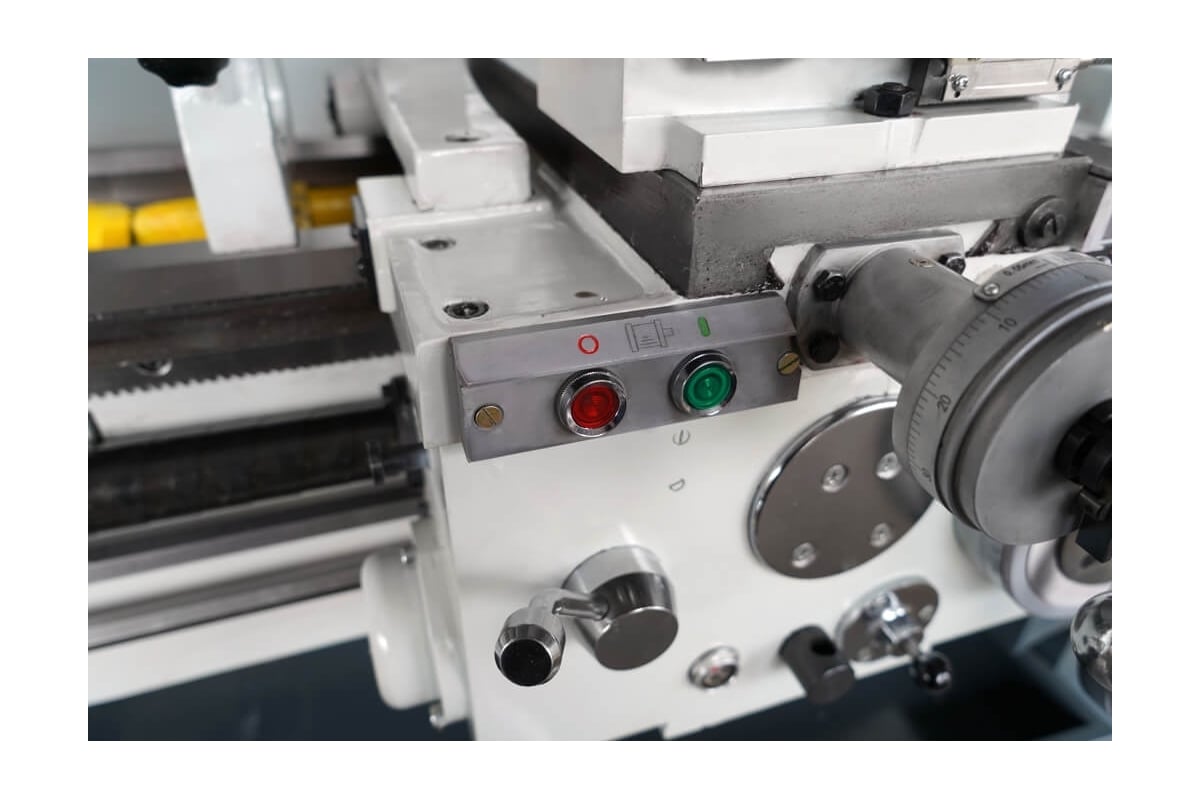

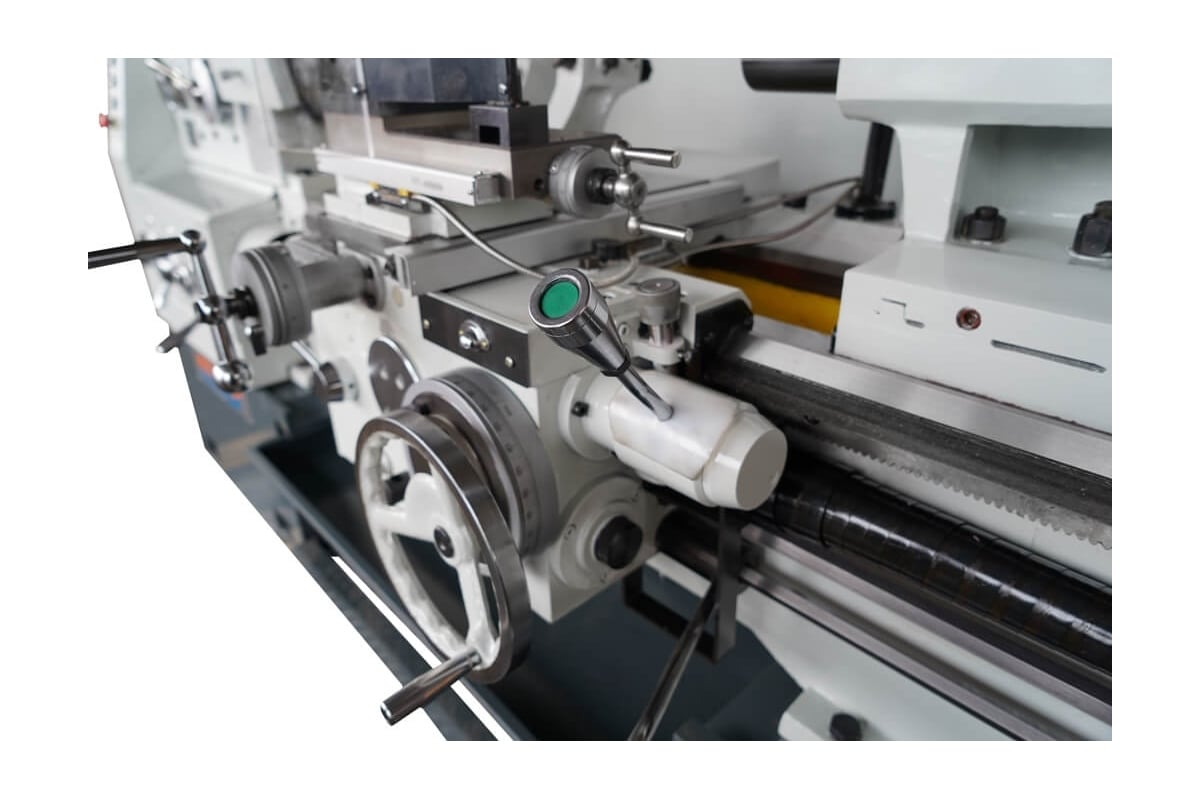

• В левой части суппорта расположен двигатель ускоренной подачи суппорта
• С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения

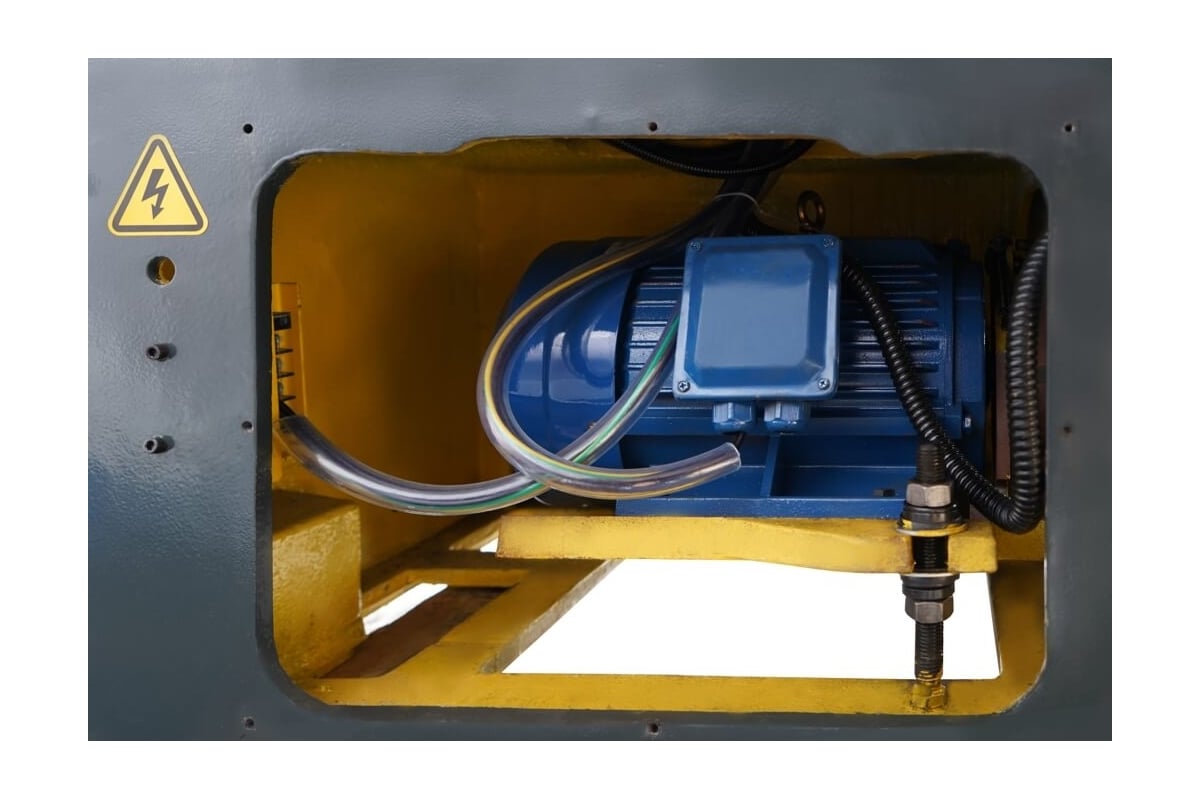

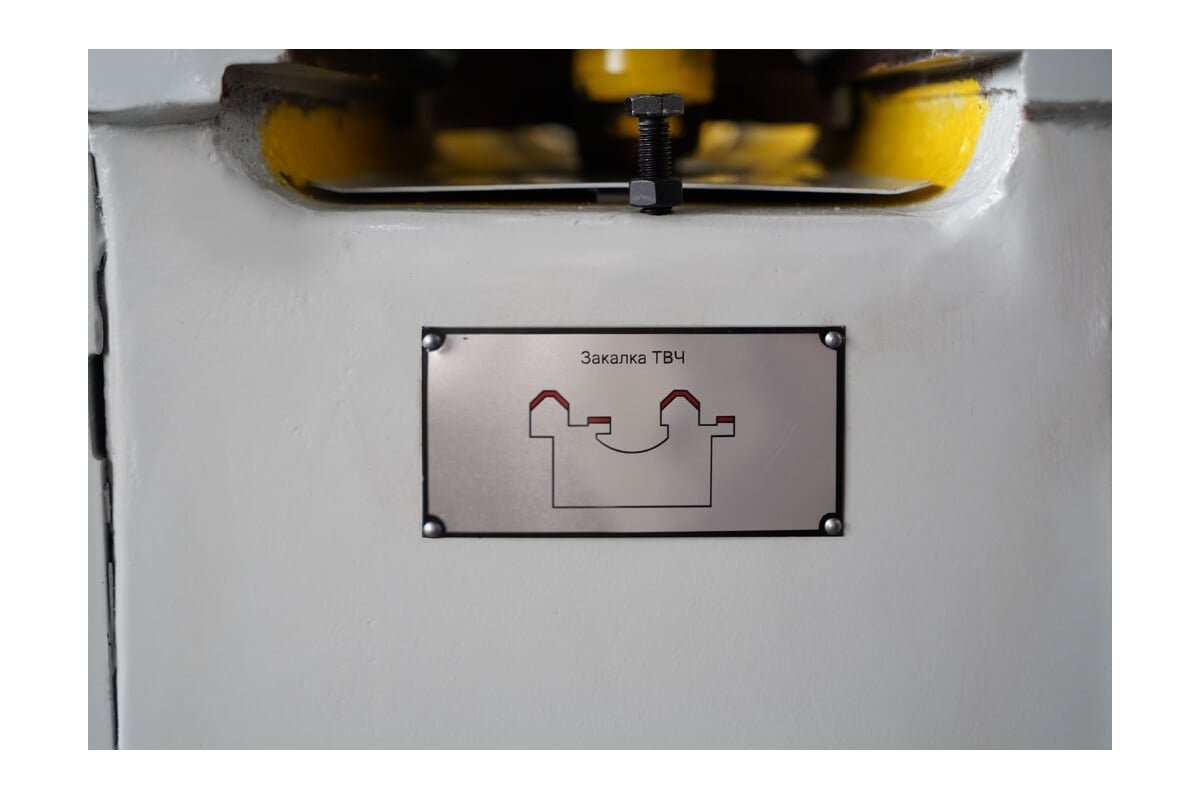

• Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC. Станок оснащен надежным двигателем мощностью 7,5 кВт
• Токарный станок ZM 50100 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла

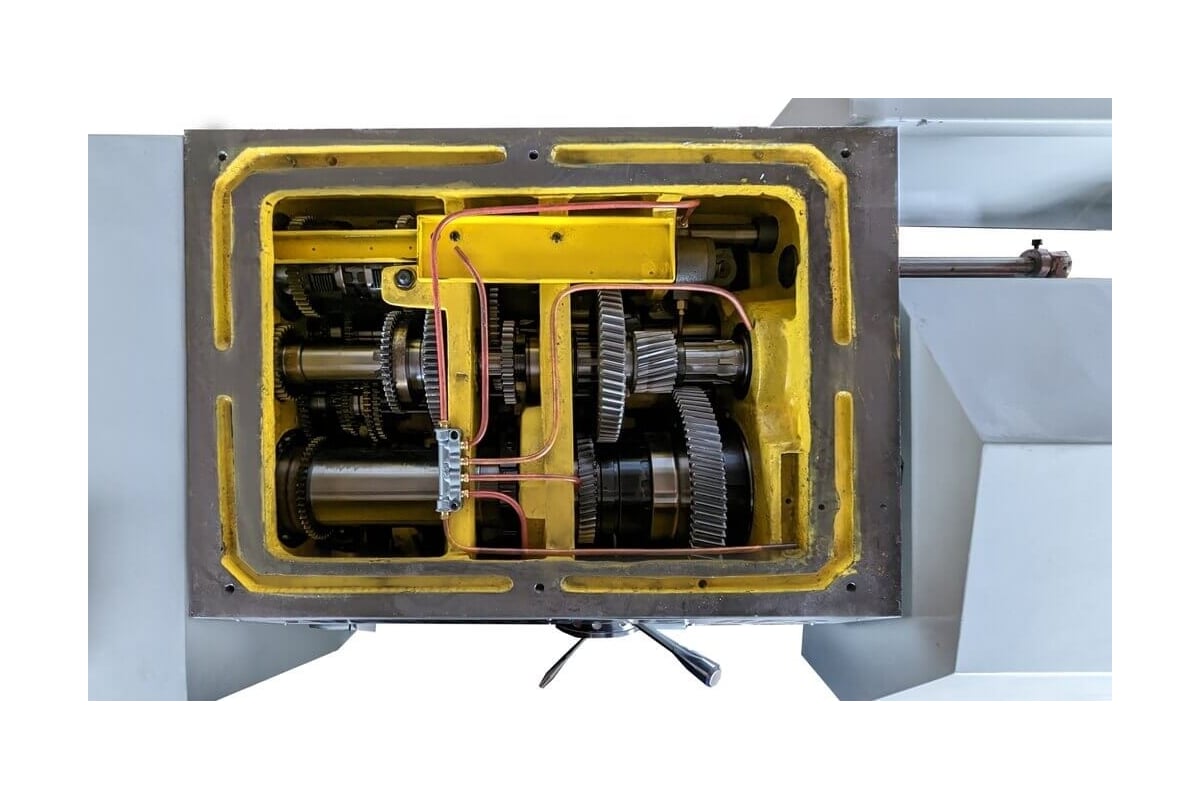

• 24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах

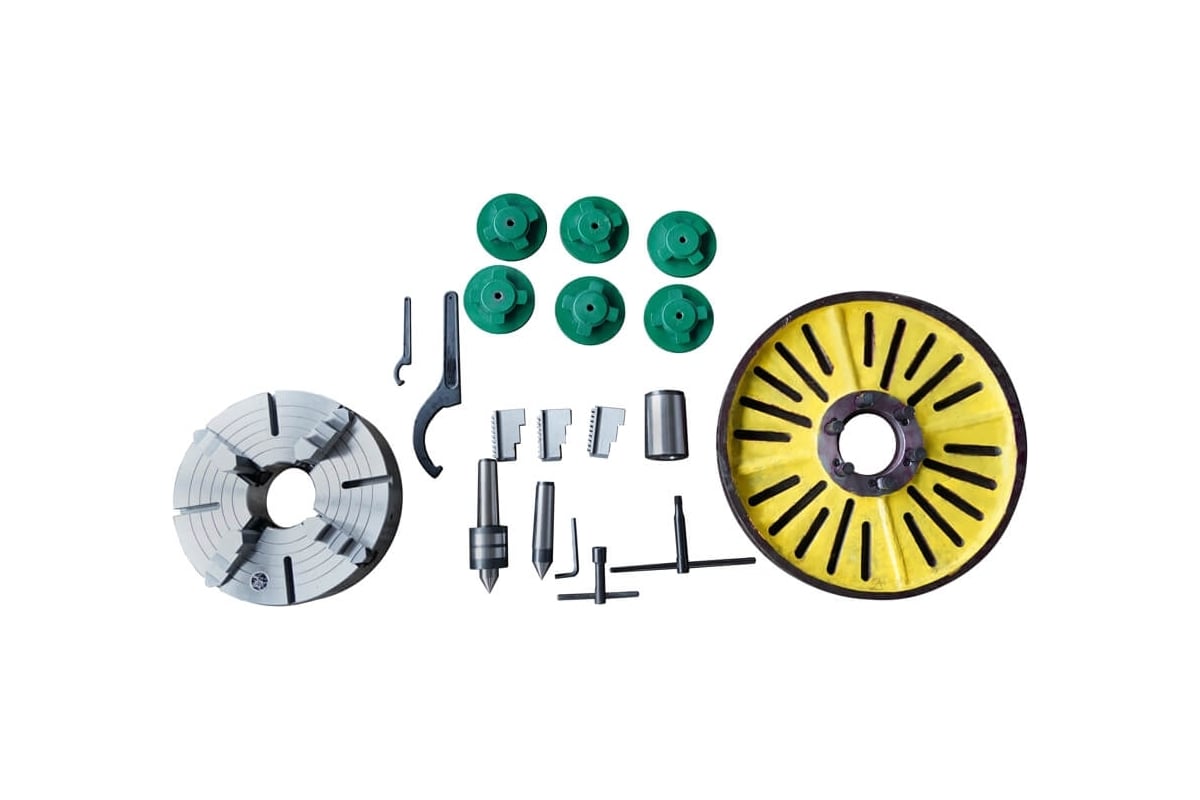

• В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке
