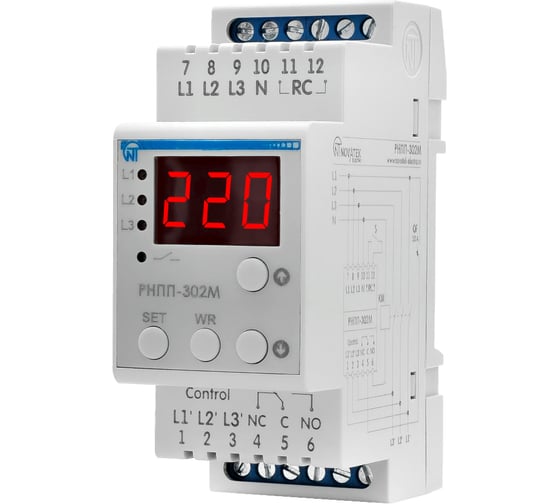

Трехфазное реле напряжения и контроля фаз НовАтек-Электро РНПП-302М 3425600302-М

Трехфазное реле переменного напряжения РНПП-302М предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле измеряет действующие значения фазных и линейных напряжений в сетях с изолированной или заземленной нейтралью, контролирует работу магнитного пускателя и исправность его контактов. Устройство следит за состоянием силовых контактов внешнего МП до и после включения нагрузки, контролируя их исправность (подгорание или слипание). РНПП-302М осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное Пользователем.

Устройство может работать в четырех независимых режимах

• реле обрыва фаз;
• реле минимального напряжения;
• реле максимального напряжения;
• реле напряжения

Реле является полностью программируемым прибором, где все контролируемые параметры можно изменить или отключить, позволяет работать, как по фазному, так и по линейному напряжению в широких диапазонах, ведет контроль состояния контактов магнитного пускателя, имеет вход от технологического контакта или дистанционного выключателя.

При использовании РНПП-302М в трехфазных сетях без нулевого провода, клемма ноль-N (клемма 10) остается свободной. В этом случае контроль должен выполняться по линейным напряжениям.
