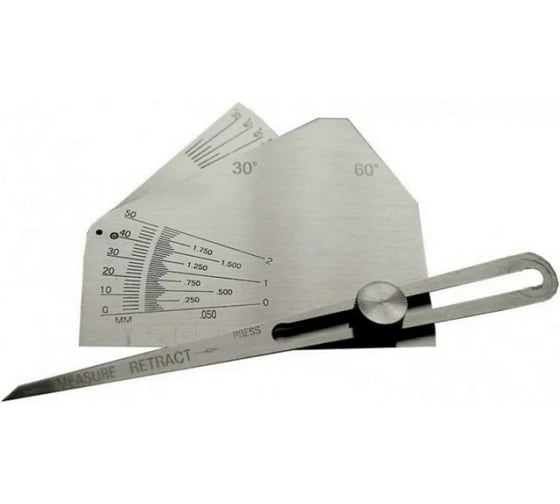

Универсальный шаблон сварщика WG-12 А3 Инжиниринг 9696757481714

Универсальный шаблон сварщика WG-12 А3 Инжиниринг 9696757481714 изготавливается в соответствии с  ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и используется для контроля параметров угловых и тавровых соединений сваренных под углом больше или меньше 90°.

Основное конструктивное отличие данной модели - удлиненная планка, дающая возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций. Помимо контроля самого шва, шаблон имеет шкалу для измерения тупых и острых углов сварных заготовок.

Данным шаблоном можно пользоваться вместе с входящей в комплект поставки линейкой сварщика. Линейка используется для расчета катета угловых и тавровых соединений сваренных под ассиметричным (тупым или острым) углом. Такой карманный калькулятор может быть полезен при составлении проектной документации, в работе дефектоскопистов и надзорных органов, когда необходимо оперативно рассчитать размер катета и тут же сверить действительное значение с предписанием норматива (в том числе ГОСТ 23518-79). Использование линейки сварщика снимает необходимость применения тригонометрических функций и логарифмической линейки обычно используемой в таких случаях.

Технические характеристики:

• Диапазон измерений - 0-50 мм
• Диапазон измерений угловой шкалы - 32,5-90°
• Материал - нержавеющая сталь
• Гарантийный срок эксплуатации - 1 год (не менее).
• Поставляется с метрологической аттестацией.
