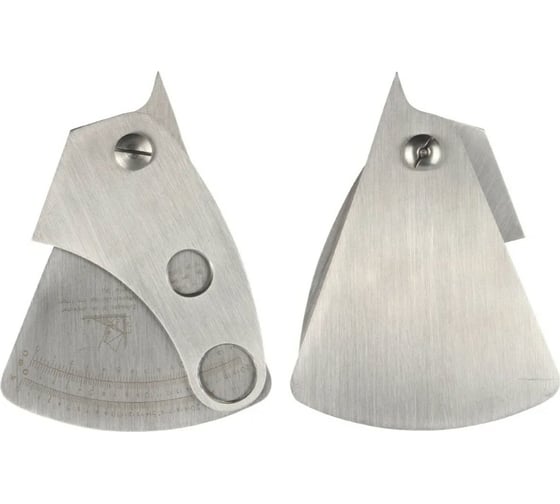

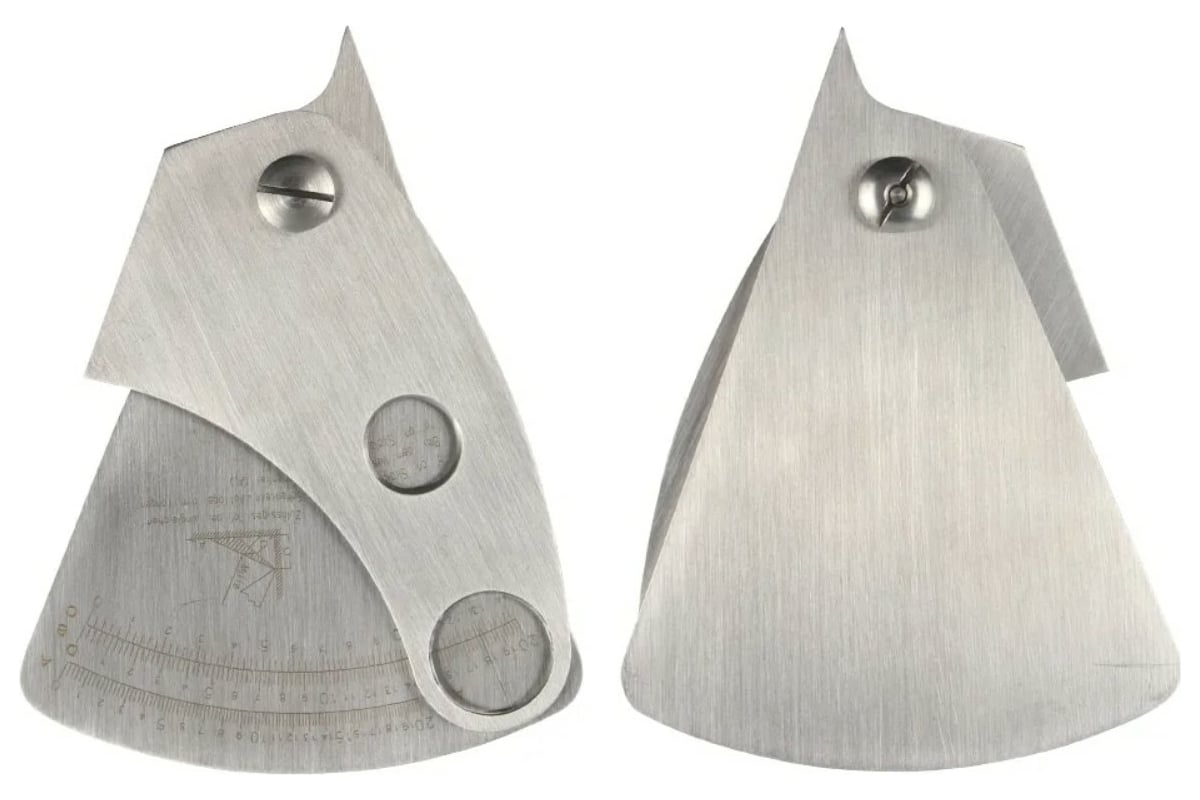

Универсальный шаблон сварщика WG-9 А3 Инжиниринг 6932958656265 - универсальный калибр для сварных швов со считывающим окном. Изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений углового шва: высоты шва, катета углового шва.
Состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания.
Устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность. Измерение высоты сварного шва производится подвижной частью шаблона , которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм.
Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне:
- Величина катета "b” читается по шкале - В.
- Величина высоты шва «а» читается по шкале - С.
- Величина высоты неравностороннего шва «а» читается по шкале - С.
- Величина высоты вогнутого шва «а» читается по шкале - А.
Гарантия производителя
на товары А3 Инжиниринг
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
А3 Инжиниринг
Россия — родина бренда
Россия — страна производства
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.14
Длина, мм: 130
Ширина, мм: 110
Высота, мм: 10
