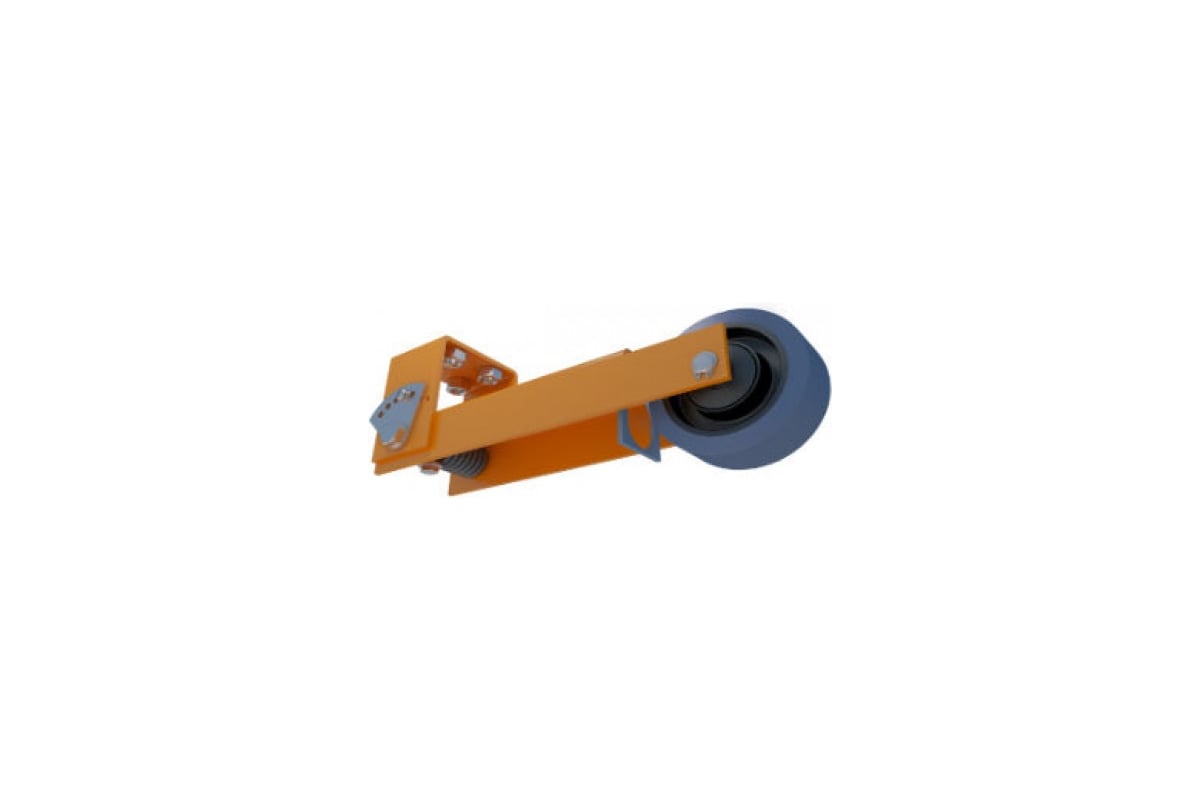

Устройство контроля скорости конвейерной ленты УКС2-А ТЕКО 00-00069818

Устройство контроля скорости роликовое в комплекте с датчиком контроля скорости предназначено для получения частотного сигнала, используемого для измерения скорости ленты конвейера системой управления конвейером.

Диапазон рабочих температур – 60°С...+50°С

УКС2А применяется в комплекте с индуктивным датчиком. С устройством могут применяться только встраиваемые датчики в корпусе М30 в комплекте с двумя гайками. Датчик приобретается отдельно.

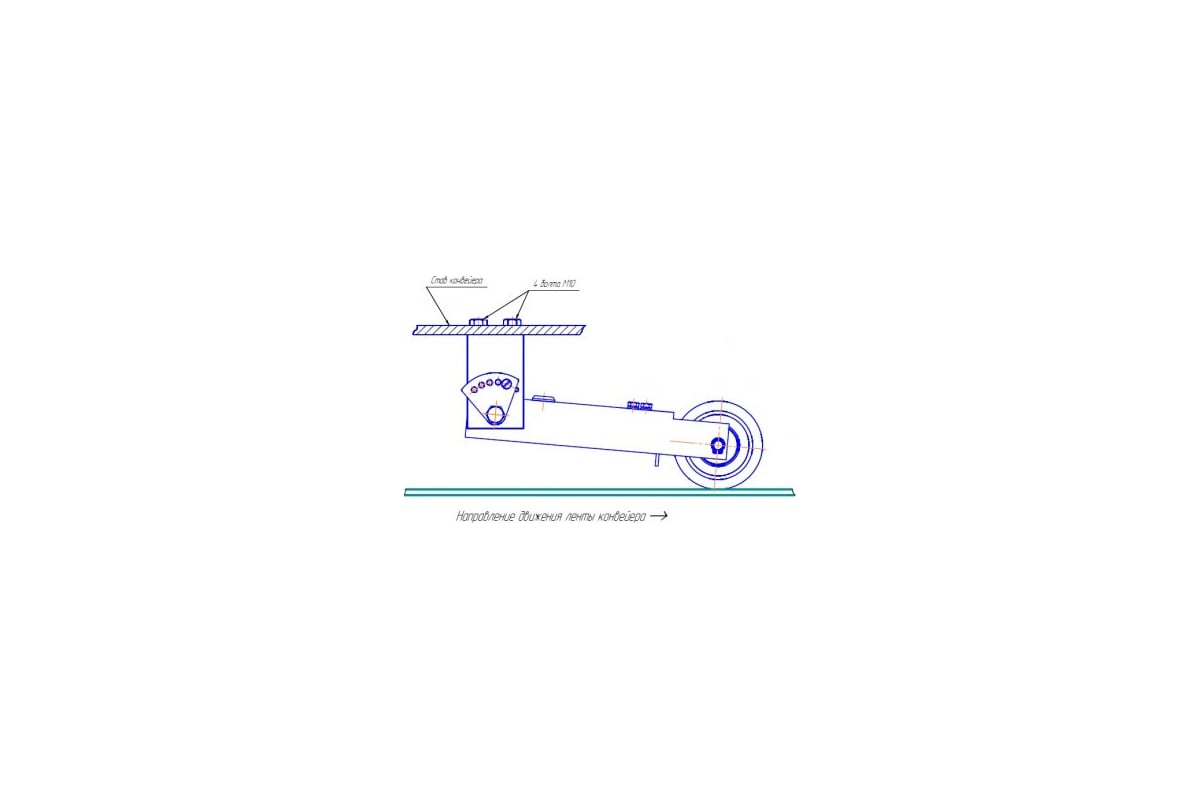

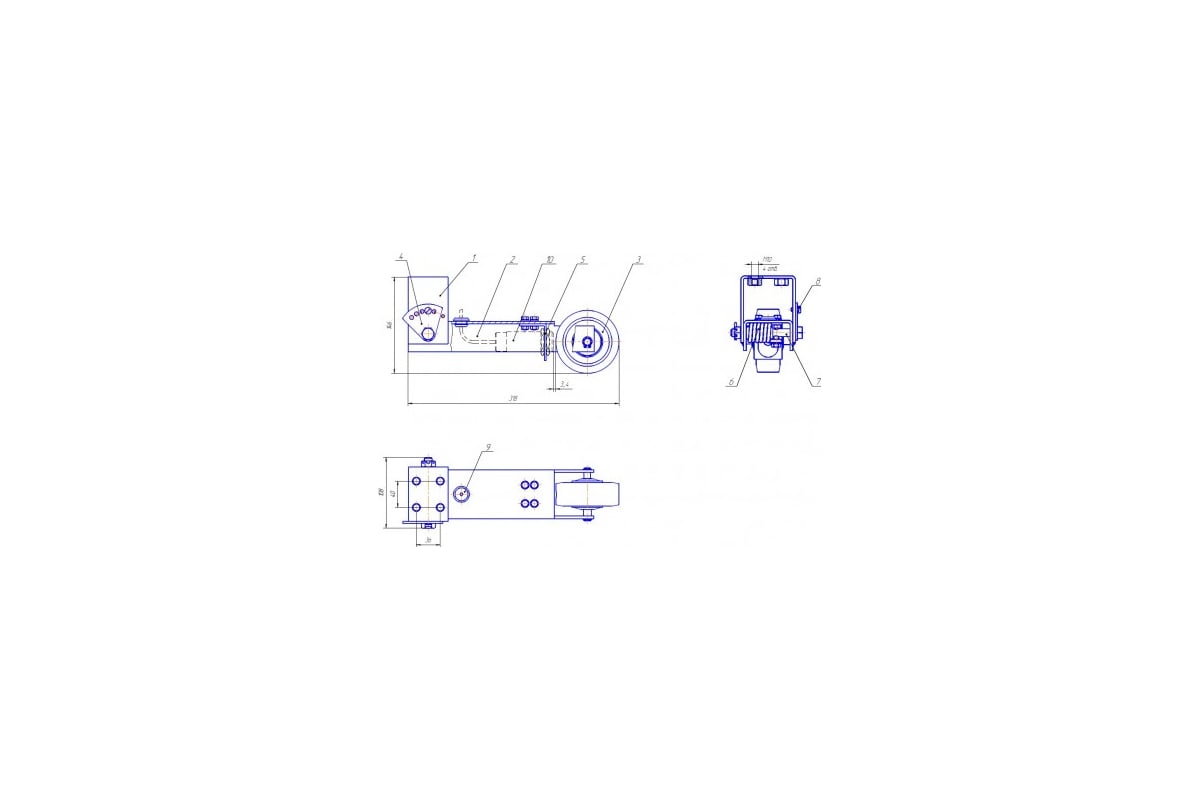

Устройство устанавливается над холостой ветвью конвейера. Для крепления устройства на ставе конвейера в основании имеются четыре отверстия М10. На подпружиненном рычаге расположены ролик и кронштейн для крепления датчика.

При движении ленты ролик, вращаясь, воздействует на индуктивный датчик стальной меткой. Частота воздействия F=V/pd»V/0,2985 (Гц), где V – скорость ленты конвейера в м/с.

Для всех скоростей ленточных конвейеров, рекомендуемых «Пособием по проектированию конвейерного транспорта. Ленточные конвейеры. (К СНиП 2.05.07-85)» частота F лежит в диапазоне 2,6…21 Гц. Таким образом, в комплекте с устройством можно применять датчики контроля минимальной скорости и блоки контроля частоты, с диапазоном контролируемых частот 2…50 Гц.
