Устройство намагничивающее УН-6 Элитест 00118126

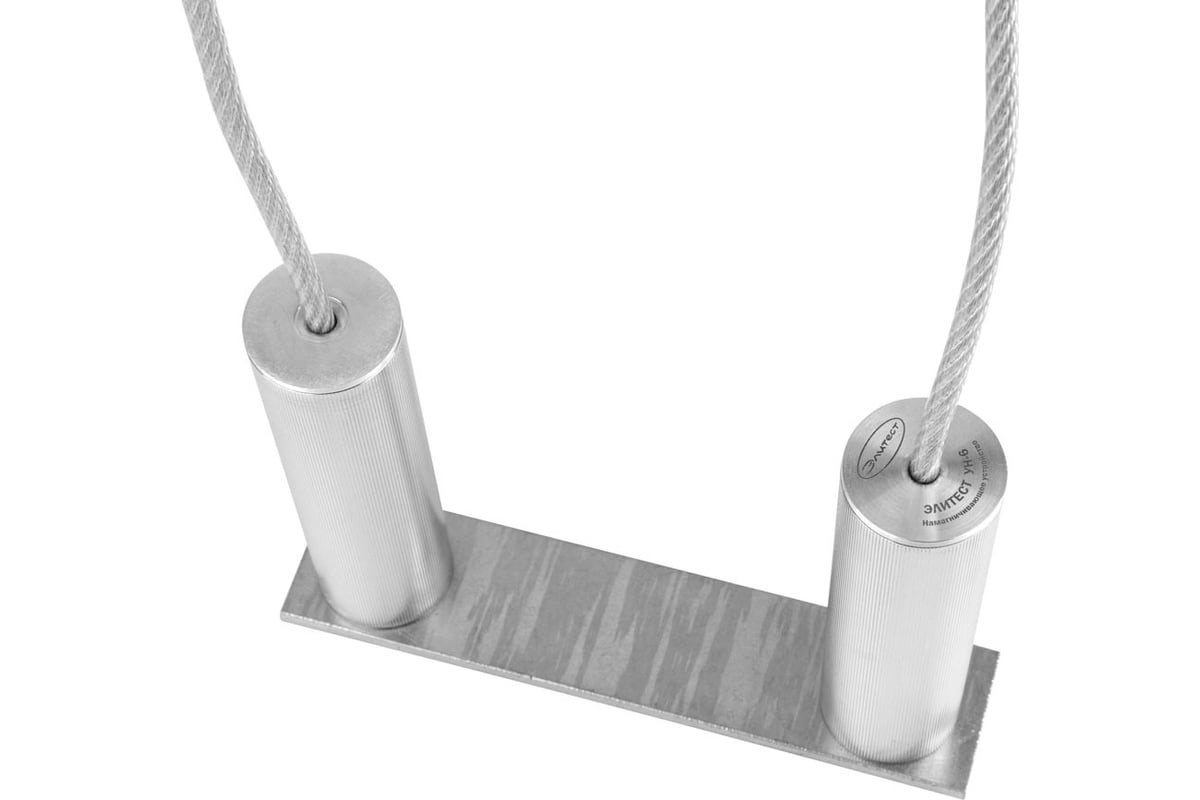

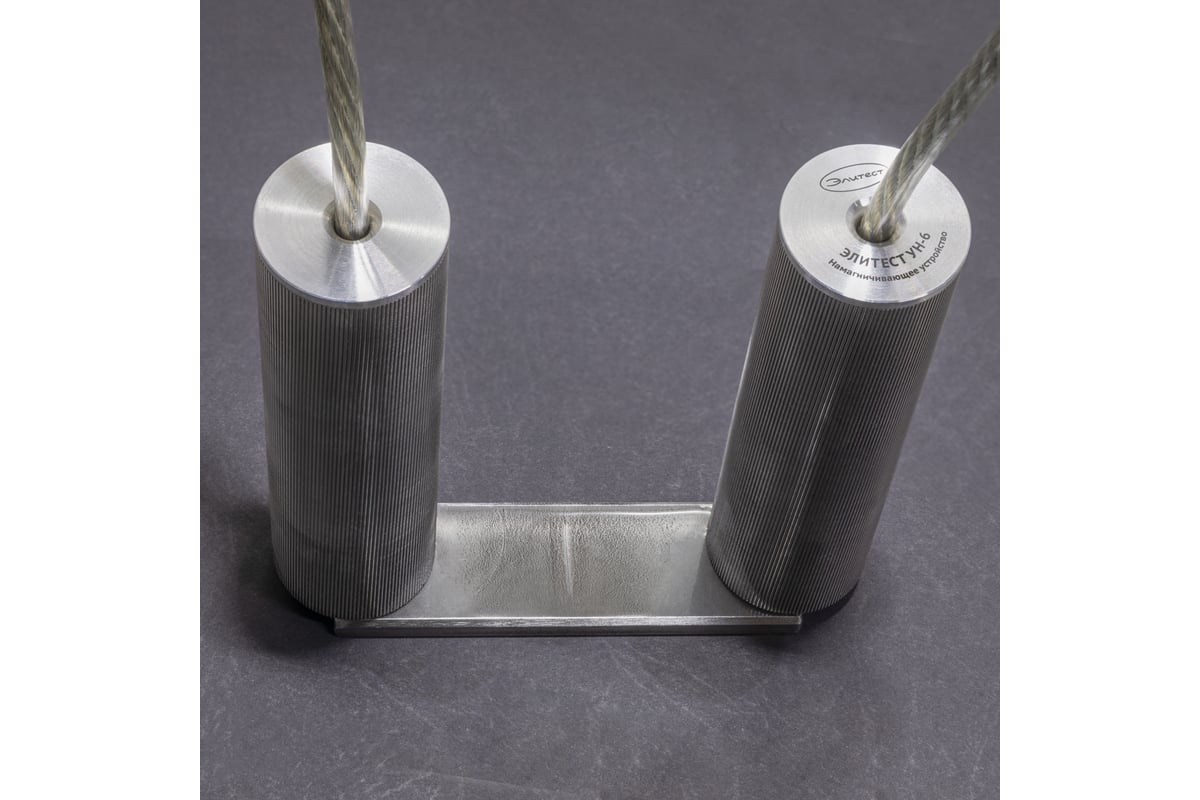

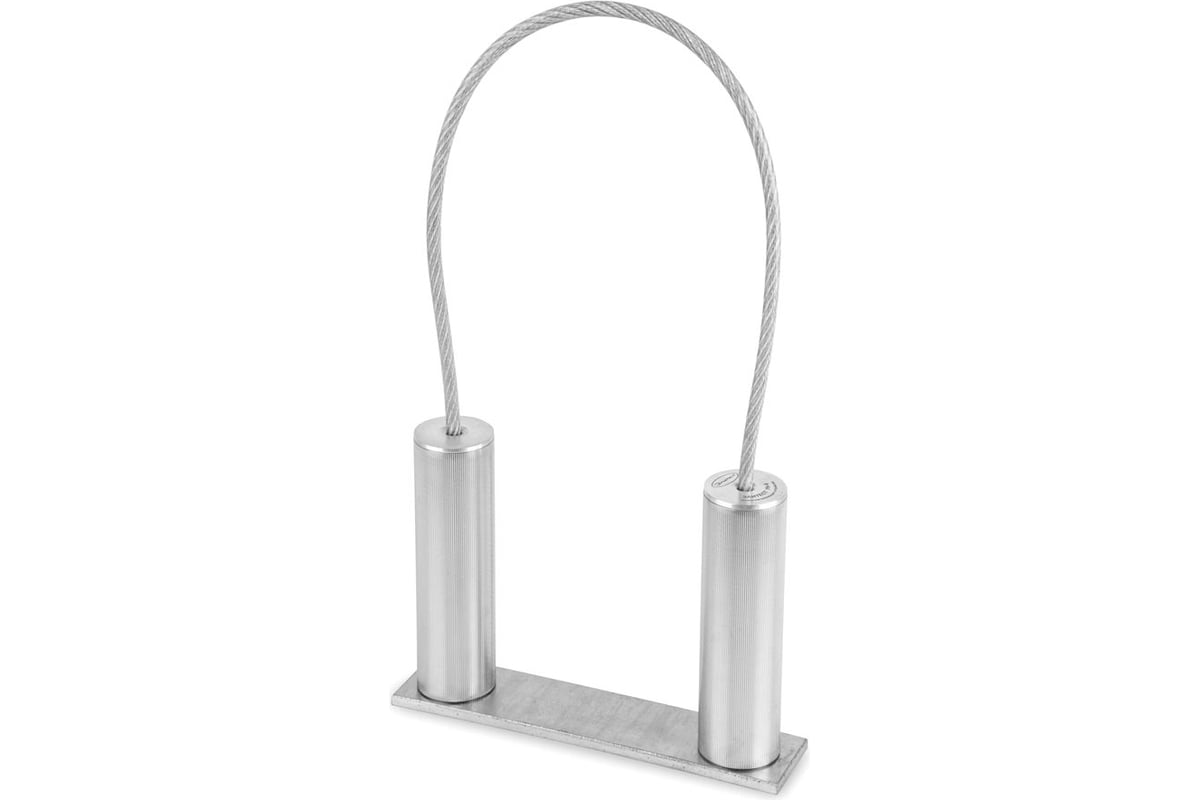

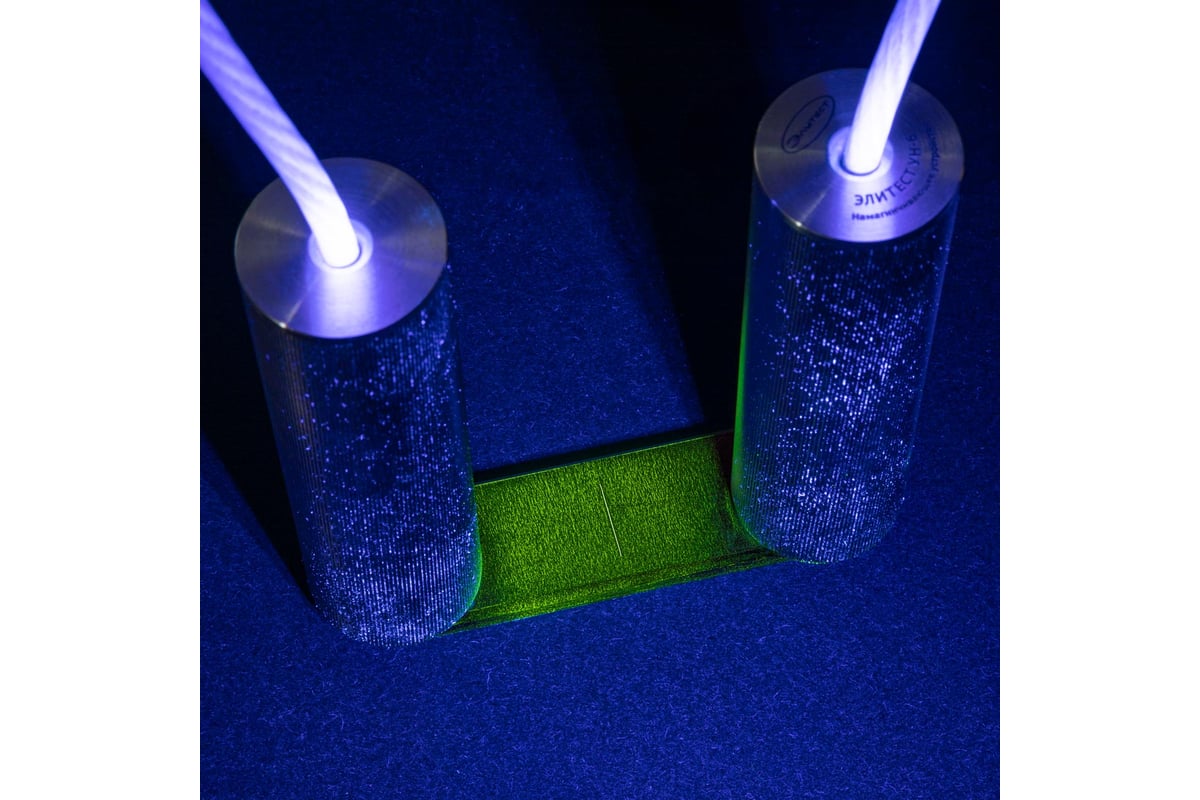

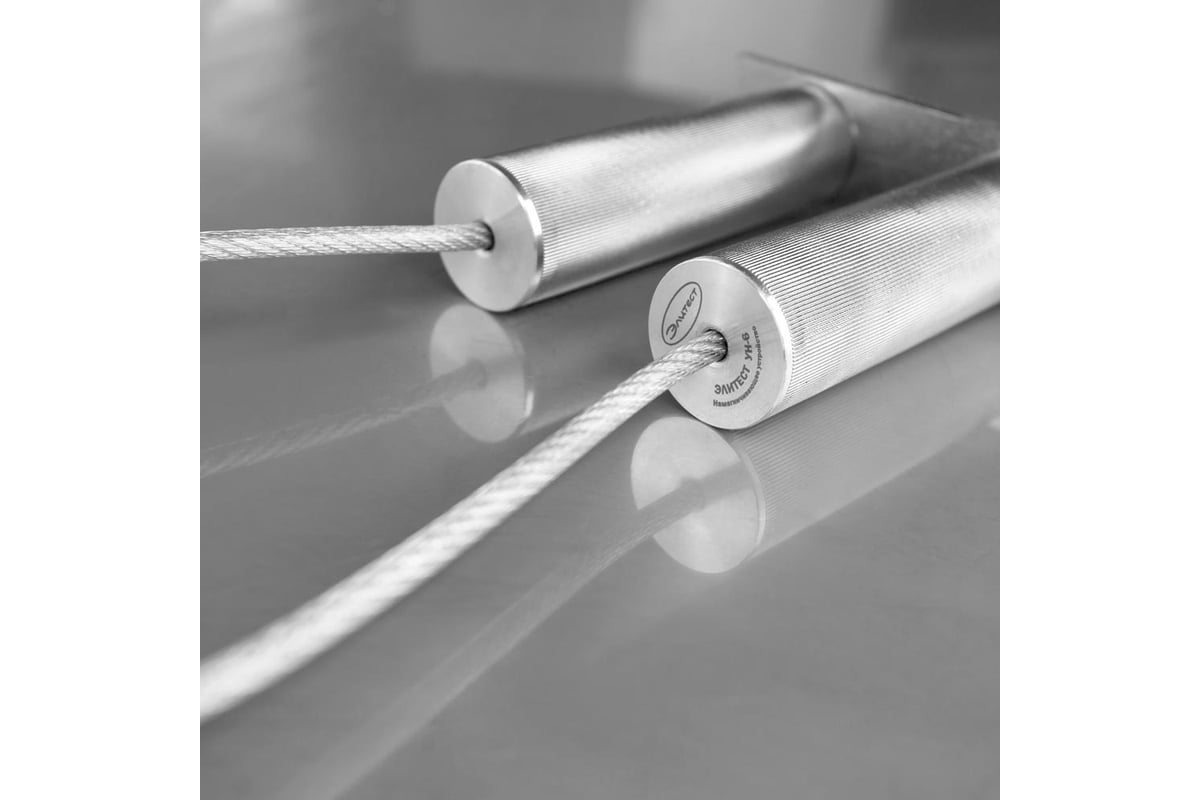

Магнитопорошковый дефектоскоп Элитест УН-6 представляет собой намагничивающее устройство, в котором два магнита с противоположной полярностью заключены в цилиндрические корпуса из нержавеющей стали и соединены гибким магнитопроводом. Дефектоскоп устанавливается на исследуемый участок, после чего происходит намагничивание объекта. Затем наносится суспензия, мелкие частицы которой образуют рисунок дефекта.

Ключевые особенности

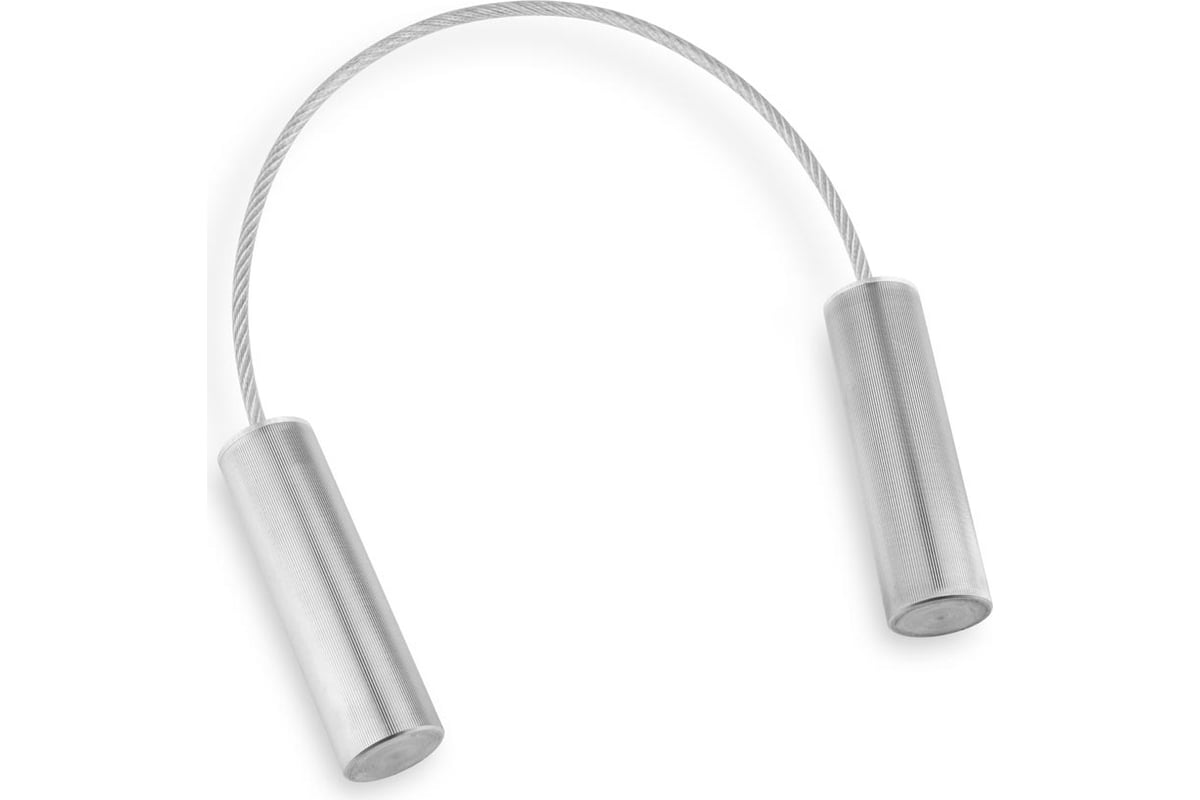

Элитест УН-6 имеет в комплектации мощные постоянные магниты, обеспечивающие максимальную для своего типа напряженность магнитного поля (до 390 кА/м). Намагничивающие блоки УН-6 изготовлены из нержавеющей стали и соединены гибким стальным магнитопроводом в защитной оболочке. Такой конструктив значительно продлевает срок службы устройства и позволяет охватывать большую площадь исследования на объекте контроля за один раз.

Элитест УН-6 используется, когда электромагниты нельзя использовать по предписаниям техники безопасности, или когда нет объективной возможности обеспечить электропитание.

Технические характеристики

Напряженность магнитного поля на рабочих торцах полюсов
— 2 мм от края: 390 кА/м
— в центре: 290 кА/м
Напряженность магнитного поля в воздухе средней области между рабочими торцами магнита, расположенными в одной плоскости (расстояние указано между центрами полюсов)
— 50 мм: 240 кА/м
— 100 мм: 40 кА/м
— 150 мм: 11 кА/м
— 200 мм: 6 кА/м
— 300 мм: 2 кА/м
Усилие на отрыв: 50 кг
Длина тросовой перемычки: 454 мм
