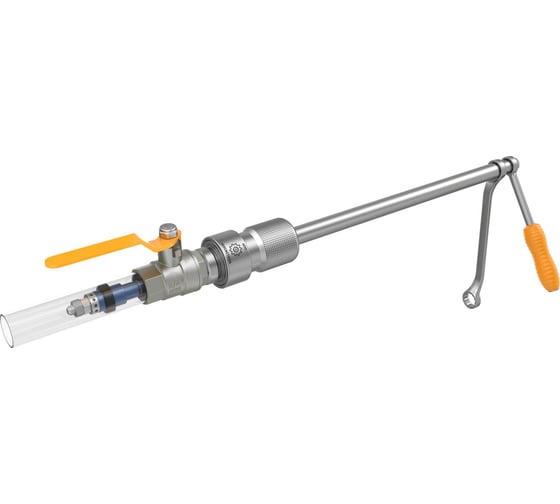

Устройство снятия кранов ООО «НПП «ТехСистема» УСК Шило 15-0,6-М-К-Рп-У ТС.-000258

Устройство «Шило» предназначено для оперативной замены шарового крана [полнопроходной, примерно 50% от применяемых, неполнопроходной, порядка 20% от применяемых] под давлением, без отключения потока среды.

Шаровый кран - неотъемлемый элемент трубопроводной системы. При выходе из строя крана шарового, возникает необходимость отключения участка трубопровода и стравливания перекачиваемой среды для проведения замены крана. В случаях, когда проектом не предусмотрена дополнительная запорная арматура, позволяющая отсечь участок с неисправным шаровым краном от основной магистрали, необходимо останавливать всю магистраль. Подобные внештатные ситуация неизбежно несут экономические потери разного масштаба. В сложных распределительных сетях, на предприятиях, проблема ощущается наиболее остро.

Устройство снятия крана «Шило» исключает необходимость остановки подачи перекачиваемой среды по основной магистрали и позволяет заменить шаровый кран на конкретном участке под давлением.

Пример: Неисправный шаровый кран, на котором смонтирован манометр, расходомер, другие контрольно-измерительные приборы КИП. Для замены необходимо отключение подачи среды по всей системе, на время производства ремонта. Процесс согласования и отключения может занимать часы или дни. Итог: потеря времени, затраты на опорожнение/заполнение, необходимость запуска и вывода на режим всей системы.

Устройство «Шило» можно применить сразу после обнаружения проблемы. Необходимо выполнить следующие действия:

1. Закрепить устройство на резьбовой части шарового крана соответствующего размера и открыть шаровой затвор.
2. Установить ключи из комплекта. Нажатием руки на трубку устройства ввести манжету в область трубопровода. Вращение ключа-трещотки произвести сжатие манжеты для перекрытия потока среды в трубопроводе.
3. Открутить корпус устройства, снять с трубы. Окрутить шаровой кран и произвести его замену. Далее действия повторяются в обратном порядке.

Принцип: Остановка потока только на ремонтируемом участке, пока остальная система работает штатно.

Перекрывающий элемент устройства изготовлен из масло-бензостойкой резины и позволяет заменять краны на газопроводах и нефтепродуктопроводах. Например, замена шарового крана пробоотборника на нефтепродуктопроводе.

Сфера эффективного применения.

• Ремонтно-эксплуатационные службы предприятий ЖКХ (тепловые сети, водоснабжение).
• Газораспределительные и газотранспортные организации.
• Предприятия ТЭК (нефте- и продуктопроводы, объекты нефтехимии).
• Промышленные предприятия с непрерывными технологическими циклами.

Расшифровка обозначения УСК 15-0.6-М-К-Рп-У:

• УСК - Устройство для Снятия Крана;
• 15 - Диаметр условный DN,мм;
• 0.6 - Максимально допустимое рабочее давление Рр, Мпа;
• М - материал трубопровода – Сталь, чугун;
• К - материал основных частей УСК - Сталь коррозионностойкая, сталь конструкционная, цветные сплавы;
• Материал резинотехнических компонентов: Масло-бензостойкая резина
• Рп - ручной привод;
• У - климатическое исполнение.
