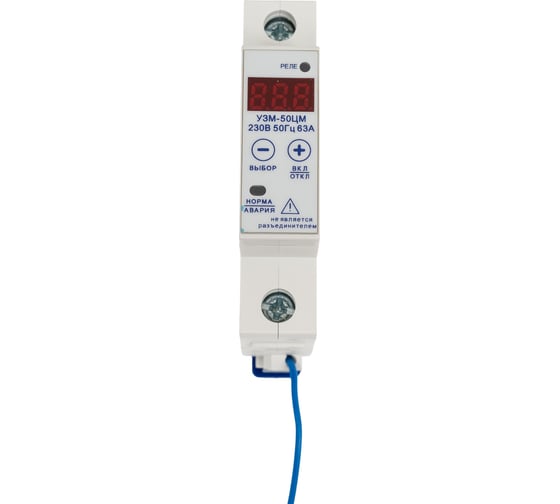

Устройство представляет собой реле контроля напряжения с мощным встроенным реле на выходе. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария», жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

Устройство защиты многофункциональное УЗМ-50ЦМ предназначено для:

отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода
защиты от перегрузок, контроля мощности (тока) в сети
Контактная группа = 1 NO
Max сечение провода = 33.000 мм²
Задержка отключения = есть
TrueRMS = есть
Время задержки включения нагрузки = 999.000 с
Количество фаз = 1
Индикация = цифровой дисплей
Климатическое исполнение = УХЛ4

Технические характеристики Меандр УЗМ-50ЦМ УХЛ4 A8302-19912288

Способ монтажа

на Din-рейку

Номинальный ток

63 А

Номинальное напряжение

220(230) В

Степень защиты

IP20

Габариты без упаковки

18х91х69 мм

Преимущества Меандр УЗМ-50ЦМ УХЛ4 A8302-19912288

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ
При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку
Максимальный ток коммутации 63А
Двухпороговая защита от перенапряжения / (задержка срабатывания): >240-290В / (0,1с), >300В ±15%/(20мс)
Двухпороговая защита от снижения напряжения / (задержка срабатывания): < 120-210В / (10с) и <110В±5В/(500мс)
Настраиваемая задержка повторного включения (АПВ) 2-999 секунд
Технология «zero sync»
Измерение и индикация параметров сети True RMS: напряжение, ток (диапазон измерения тока - от 0,6А до 65А), мощность
ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)

Гарантия производителя 24 месяца

на товары Меандр

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
