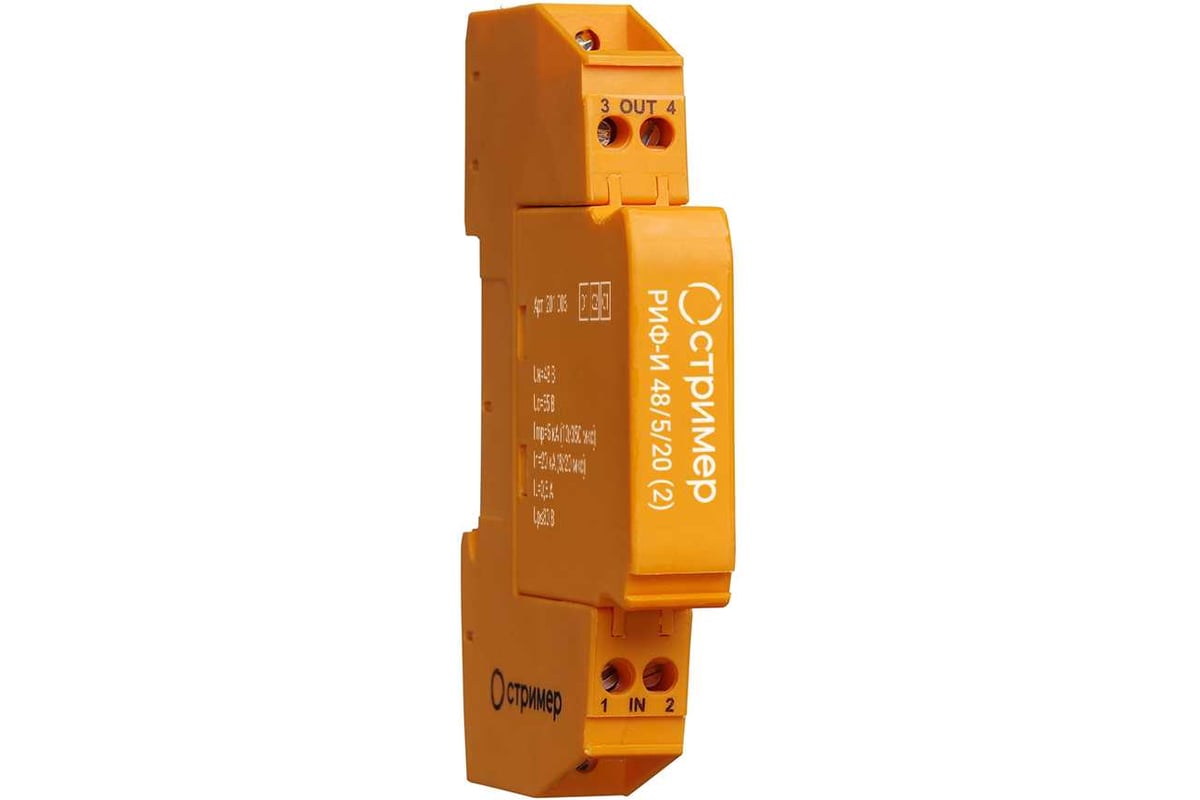

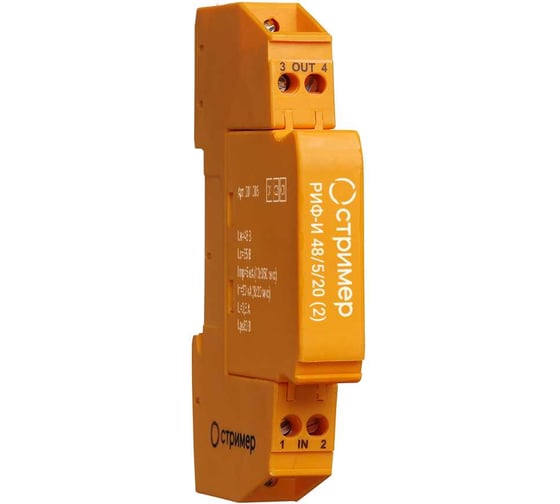

Устройство защиты от импульсных перенапряжений Стример для информационных систем РИФ-И 48/5/20 (2) 201006

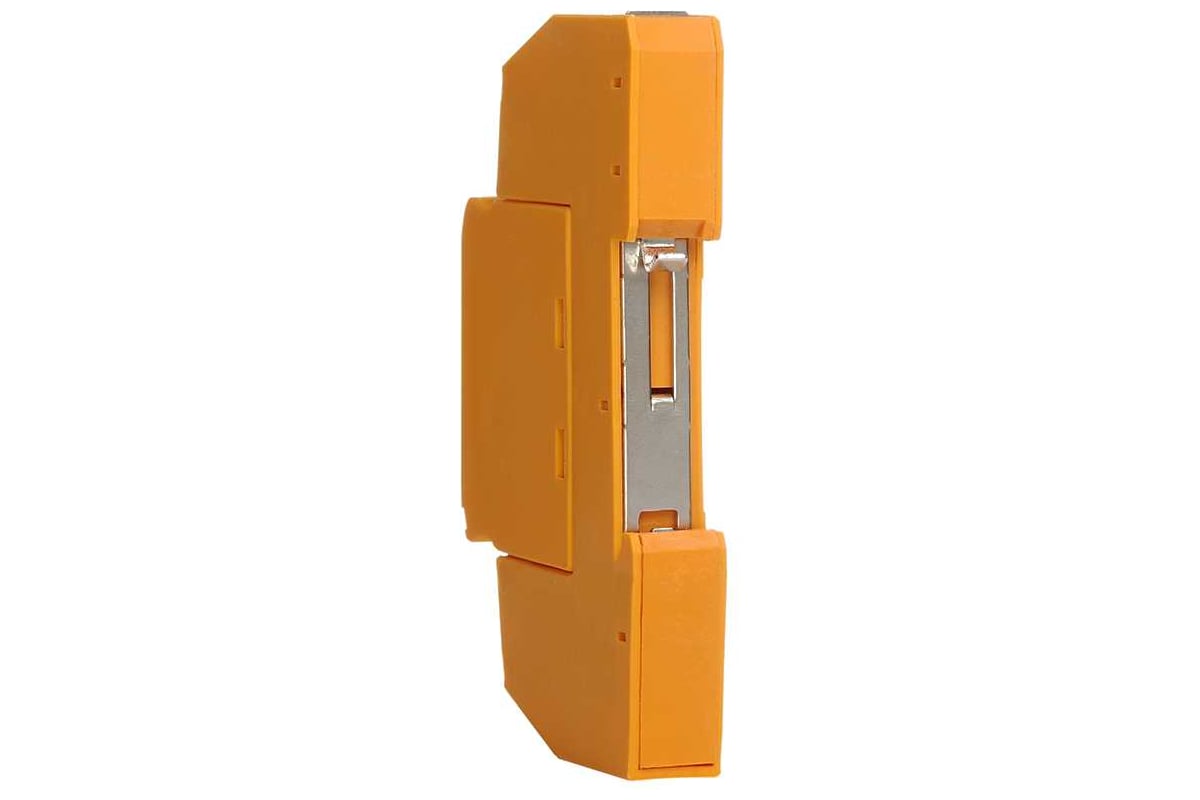

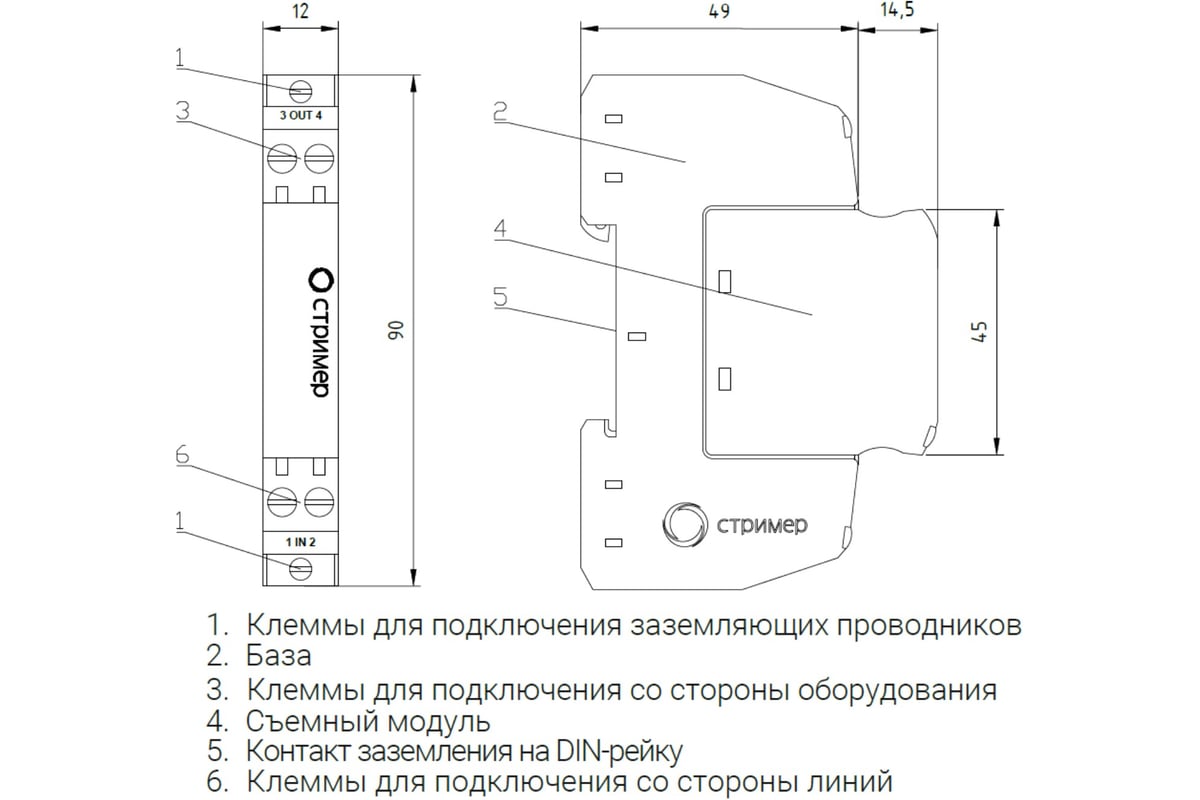

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.

Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0-20мА) и аналоговых интерфейсов передачи данных (токовая петля 4-20мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1Мбит/с.

Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.

УЗИП обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.

Дополнительные характеристики:

• Максимальное длительное рабочее напряжение DС, Uc: 55 В.
• Максимальное длительное рабочее напряжение AС, Uc: 39 В.
• Импульсный ток (10/350 мкс) на линию/полный, Iimp: 2,5 кА/5 кА.
• Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE, In: 10 кА.
• Суммарный разрядный ток (8/20 мкс), In: 20 кА.
• Уровень напряжения защиты линия-линия при In, Up: ≤80 В.
• Уровень напряжения защиты линия-PE при In, Up: ≤700 В.
• Последовательное сопротивление на линию, R: 2,2 Ом.
• Емкость линия-линия/линия-PE, С: ≤0,6 нФ /≤7 нФ.
• Диапазон рабочих температур: от -40°С до +80°С.
