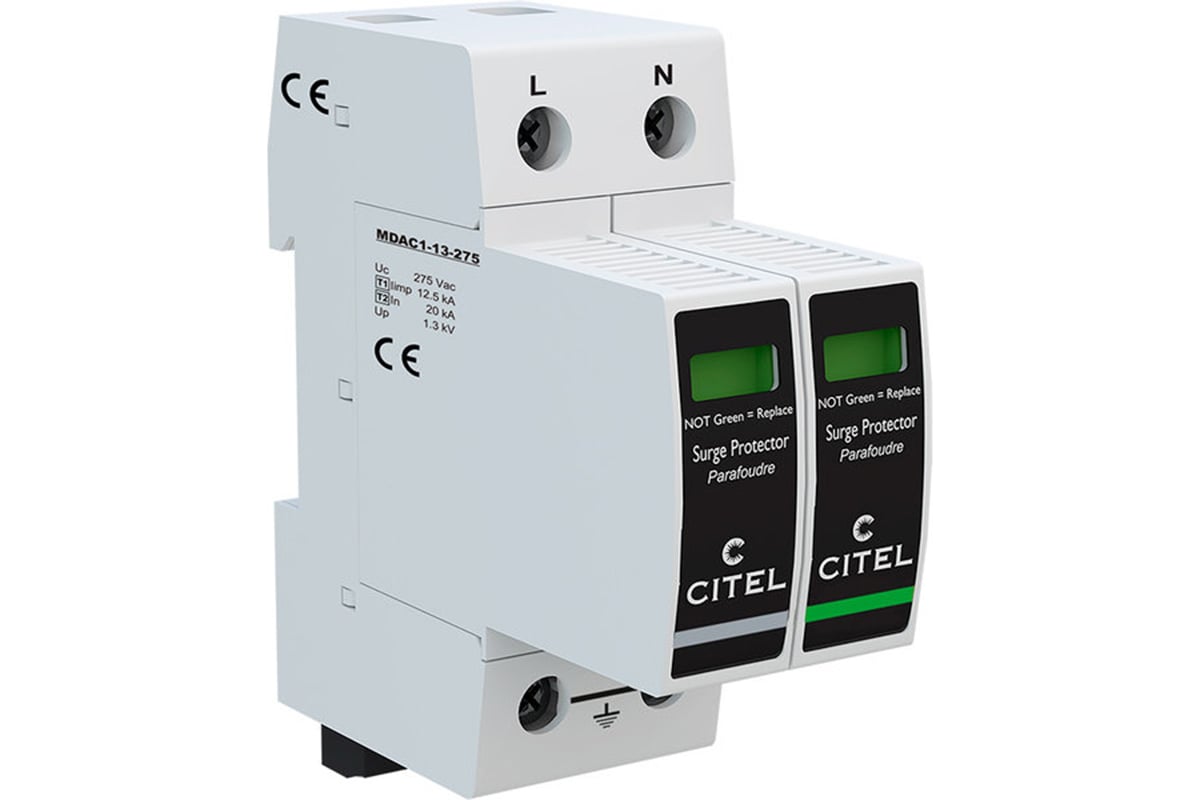

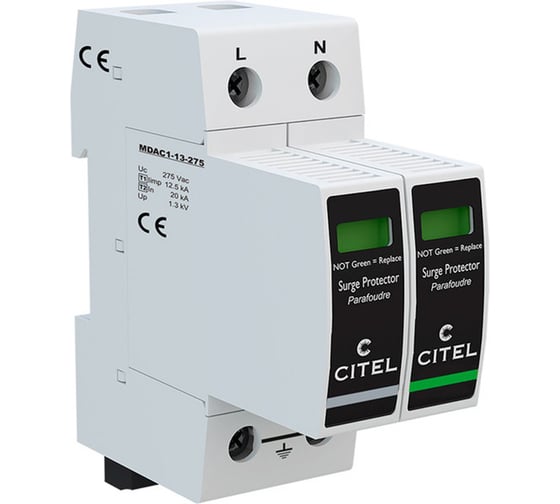

УЗИП CITEL DAC1-13S-11-275 (821710242) предназначен для защиты однофазных сетей переменного тока 230 В от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство относится к Типу 1+2 и применяется в сетях TT и TN для защиты подключенного электрооборудования.

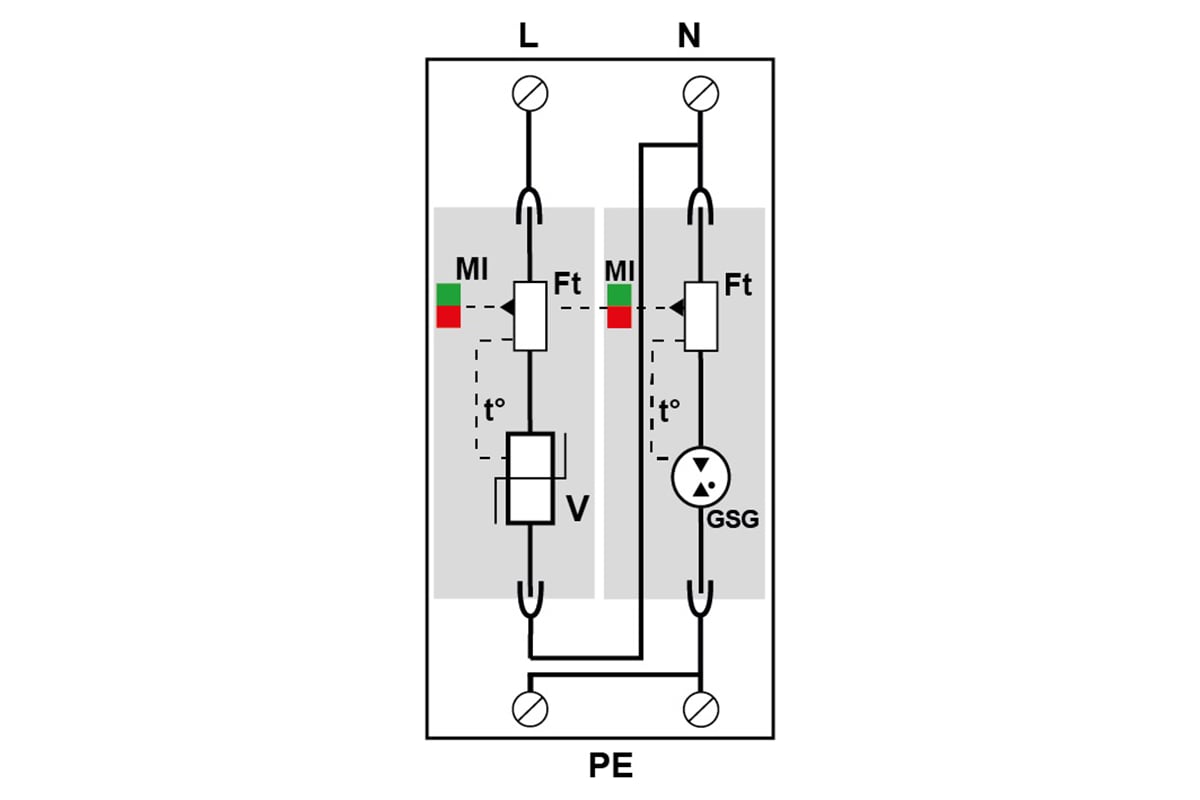

Модель обеспечивает защиту в режимах L/N и N/PE, построена на базе варистора и газового разрядника, не имеет сопровождающего тока и тока утечки на землю. Конструкция со сменными модулями, механической индикацией состояния и дистанционной сигнализацией через перекидной контакт упрощает обслуживание и контроль работоспособности устройства. Монтаж выполняется на DIN-рейку 35 мм.

Применение:

• однофазные сети переменного тока 230 В
• системы заземления TT и TN
• вводные и распределительные щиты
• шкафы питания и управления
• защита оборудования, подключенного к AC-сети

Основные характеристики:

• Тип УЗИП: 1+2
• Номинальное напряжение: 230 В AC
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In): 20 кА
• Максимальный ток разряда (Imax): 50 кА
• Импульсный ток (Iimp): 12,5 кА на полюс
• Суммарный ток молнии (Itotal): 25 кА
• Уровень защиты L/N (Up): 1,3 кВ
• Уровень защиты N/PE (Up): 1,5 кВ
• Допустимый ток короткого замыкания (Isccr): 50 кА
• Конфигурация подключения: L/N и N/PE
• Сменные модули: MDAC1-13-275 + MDAC1-25G-xxx
• Дистанционная сигнализация: перекидной контакт
• Степень защиты: IP20
• Диапазон рабочих температур: −40…+85 °C
