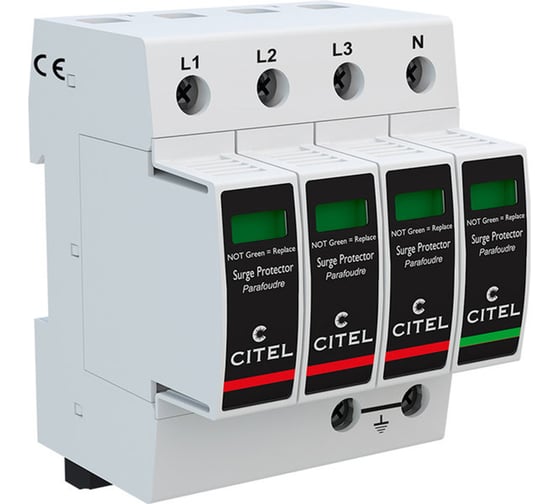

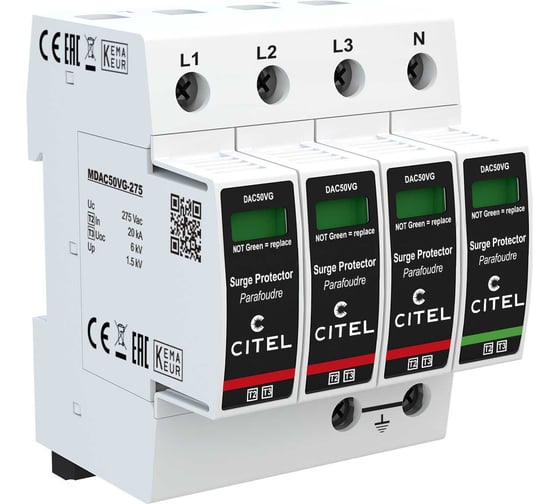

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2+3 DAC50VGS-31-275 821130244

УЗИП CITEL DAC50VGS-31-275 (821130244) предназначен для защиты трёхфазных электрических сетей 230/400 В AC от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство относится к классу 2+3 и применяется в распределительных щитах в системах заземления TT и TN-S. Обеспечивает защиту в синфазном и дифференциальном режимах по схеме 3+1 (L/N и N/PE).

УЗИП реализован на базе технологии VG (варистор + газоразрядник), не создаёт токов утечки и не имеет сопровождающего тока, что обеспечивает корректную работу с УЗО. Оснащён сменными модулями, механической индикацией состояния и дистанционной сигнализацией для контроля работы устройства.

Применение:

• вводные и распределительные щиты зданий
• коммерческие и промышленные объекты
• системы электроснабжения и автоматизации
• защита чувствительного электрооборудования

Основные характеристики:

• Тип УЗИП: 2+3
• Сеть: 230/400 В AC, 3-фазная + N
• Конфигурация: TT / TN-S, схема 3+1 (L/N и N/PE)
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Максимальный суммарный ток разряда: 50 кА
• Уровень напряжения защиты (Up): 1,5 кВ (L/N и N/PE)
• Уровень защиты при 5 кА: 0,7 кВ
• Испытательное напряжение (Uoc): 6 кВ
• Допустимый ток короткого замыкания (Isccr): 50 кА
• Технология: VG (MOV + GSG)
• Диапазон рабочих температур: −40…+85 °C
• Степень защиты: IP20
• Сменные модули: MDAC50VG-275 + MDAC50G-275
• Дистанционная сигнализация: перекидной контакт
