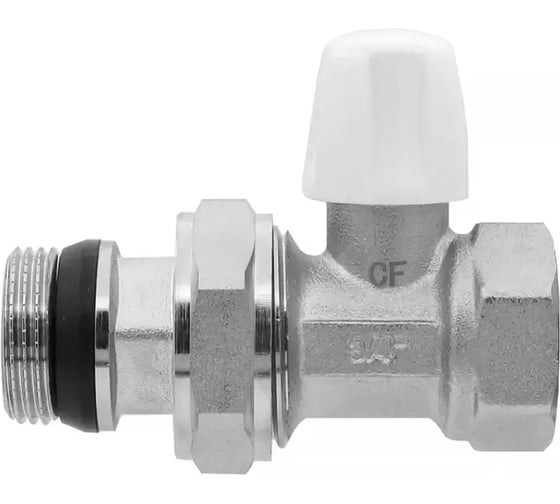

Вентиль радиаторный прямой ViEiR нижний 3/4 для подключения отопительных приборов VR385-02

Настроечный радиаторный вентиль прямого исполнения ViEiR VR385-02 предназначен для включения отопительного прибора в систему водяного отопления. Присоединительный размер составляет 3/4 дюйма, схема портов: наружная и внутренняя резьбы. Прямой корпус сохраняет общую ось подводки.

Корпус изготовлен из латуни CW617N, присоединения имеют трубную цилиндрическую резьбу. Рабочее давление до 10 бар, температура среды до +90 °C, аварийная температура до +110 °C. Пропускная способность Kvs для прямого вентиля размера 3/4 дюйма равна 1,55 м³/ч.

Настроечный шток ограничивает проход на обратной линии и используется для первичной балансировки расхода через радиатор. После настройки доступ к штоку закрывает защитный колпачок. Разъемное соединение позволяет отделить отопительный прибор от трубопровода при обслуживании.

Модель устанавливают в радиаторной обвязке жилых, общественных и технических помещений. Она соединяет прибор с подающим или обратным трубопроводом согласно назначению верхнего либо нижнего исполнения. Геометрия корпуса определяет направление подхода трубы и место органа управления. Подтвержденные габариты: L 78 мм, H 59,6 мм, B 25 мм. Вентиль действует механически и не требует электрического питания. Конкретное исполнение подходит для бокового подключения радиатора, ручной настройки расхода, гидравлической увязки контура, разъемной обвязки прибора и ремонта радиаторного узла.
