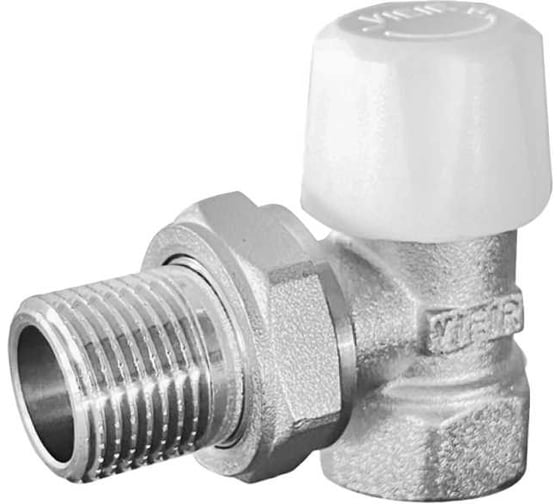

Вентиль радиаторный угловой нижний ViEiR 3/4 для подключения отопительных контуров VR431-02

Настроечный радиаторный вентиль углового исполнения ViEiR VR431-02 предназначен для включения отопительного прибора в систему водяного отопления. Присоединительный размер составляет 3/4 дюйма, схема портов: наружная и наружная резьбы. Угловой корпус меняет направление подводки на 90 градусов.

Корпус изготовлен из латуни CW617N, присоединения имеют трубную цилиндрическую резьбу. Рабочее давление до 10 бар, температура среды до +90 °C, аварийная температура до +110 °C. Пропускная способность Kvs для углового вентиля размера 3/4 дюйма равна 1,9 м³/ч.

Настроечный шток ограничивает проход на обратной линии и используется для первичной балансировки расхода через радиатор. После настройки доступ к штоку закрывает защитный колпачок. Разъемное соединение позволяет отделить отопительный прибор от трубопровода при обслуживании.

Модель устанавливают в радиаторной обвязке жилых, общественных и технических помещений. Она соединяет прибор с подающим или обратным трубопроводом согласно назначению верхнего либо нижнего исполнения. Геометрия корпуса определяет направление подхода трубы и место органа управления. Вентиль действует механически и не требует электрического питания. Направление подводки определяется прямой или угловой геометрией корпуса. Конкретное исполнение подходит для бокового подключения радиатора, водяного отопления, гидравлической увязки контура и разъемной обвязки прибора.
