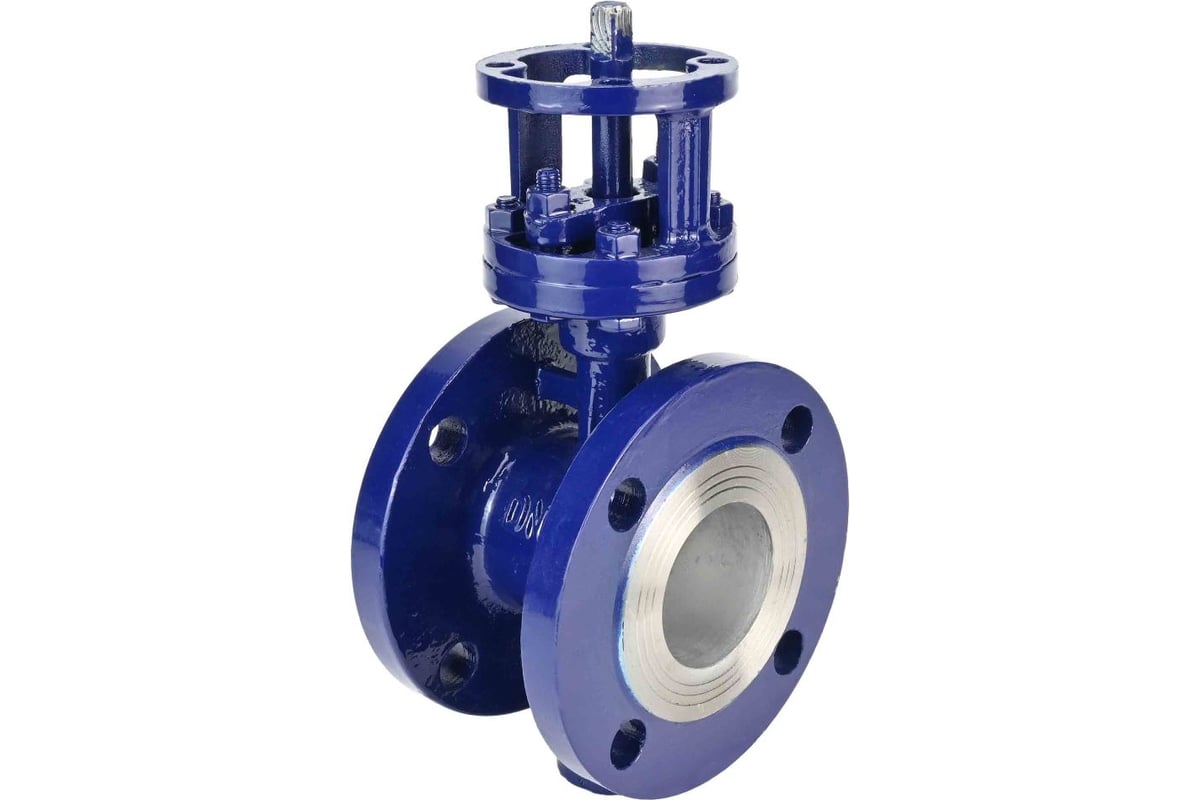

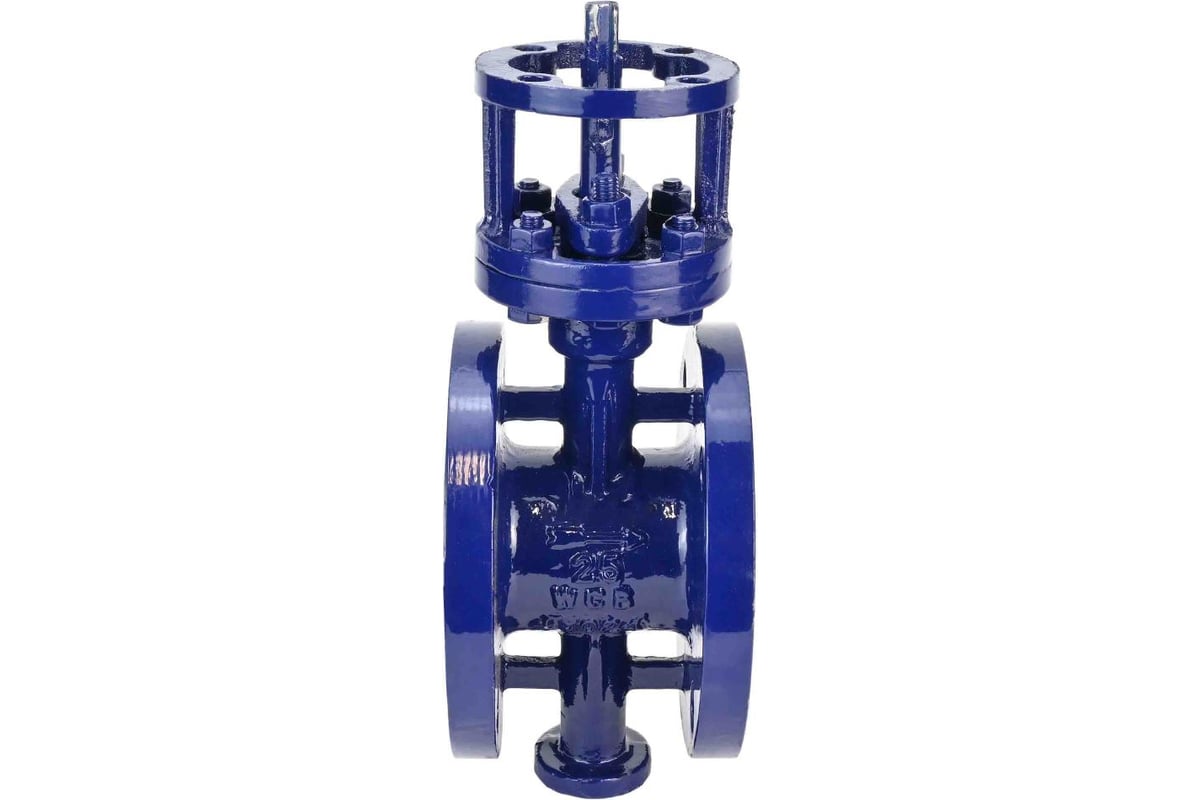

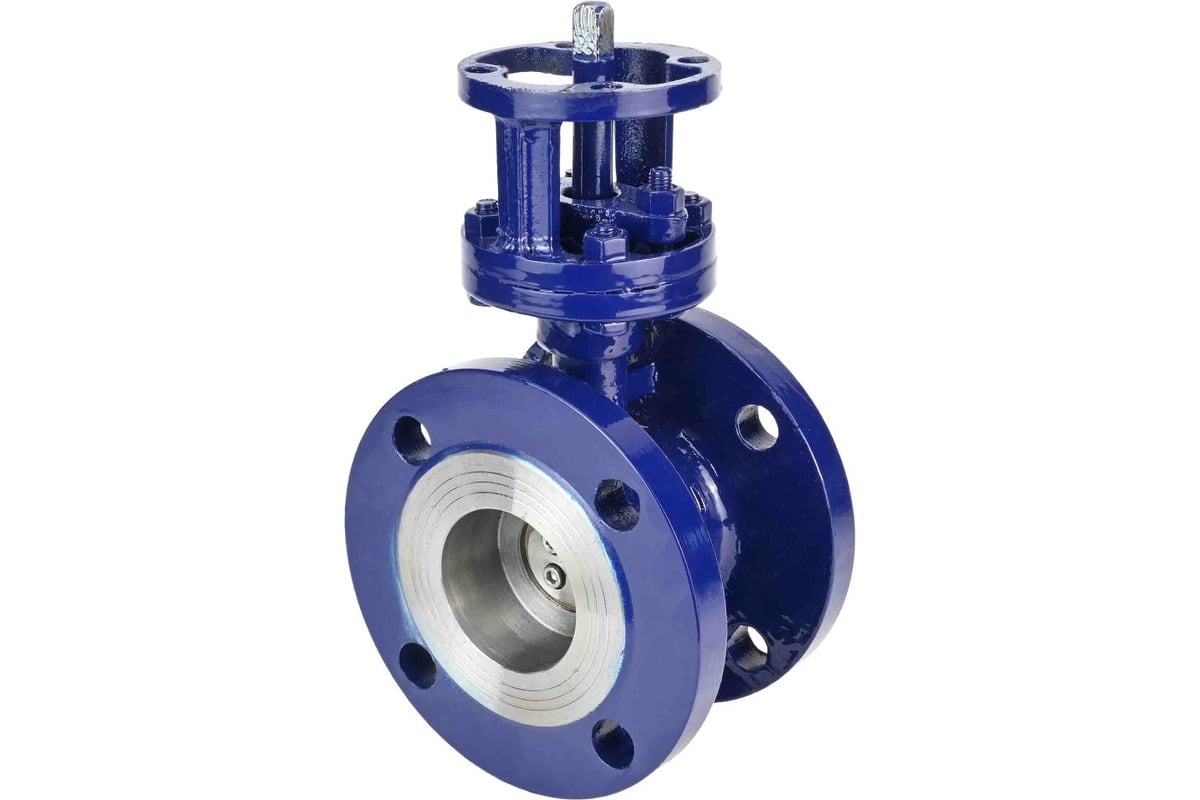

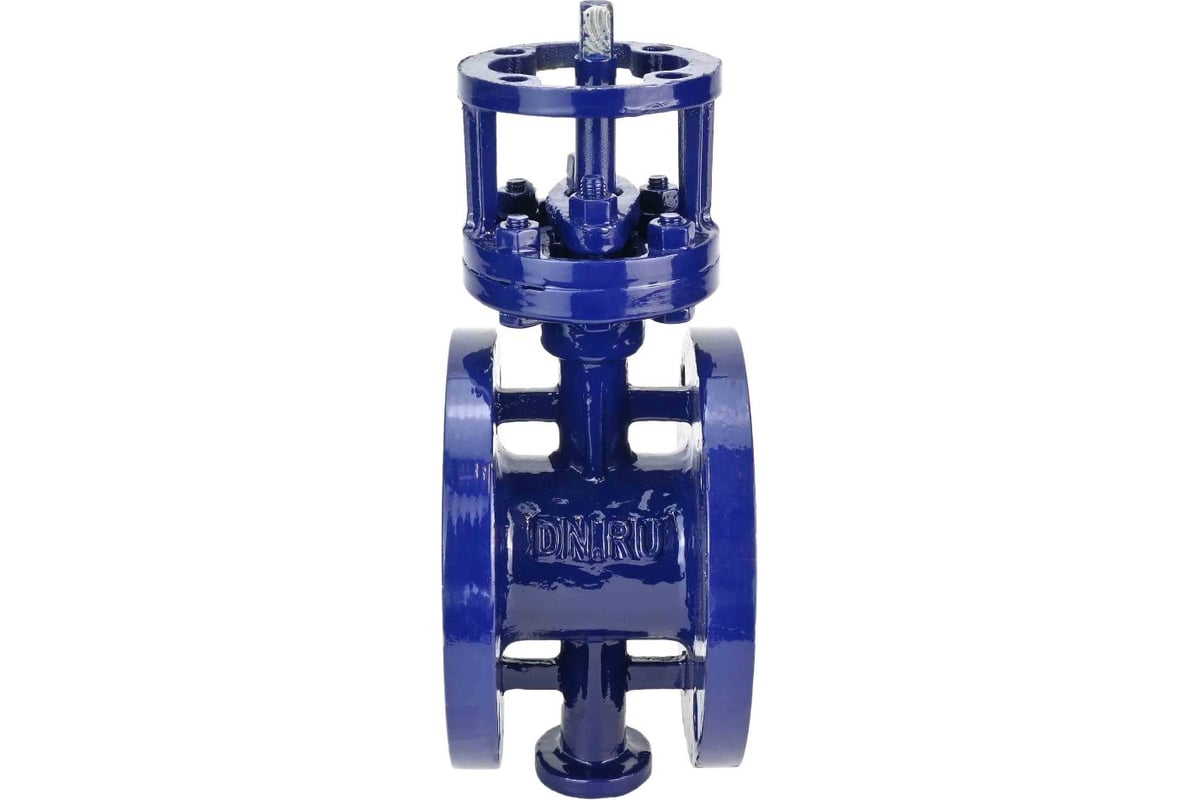

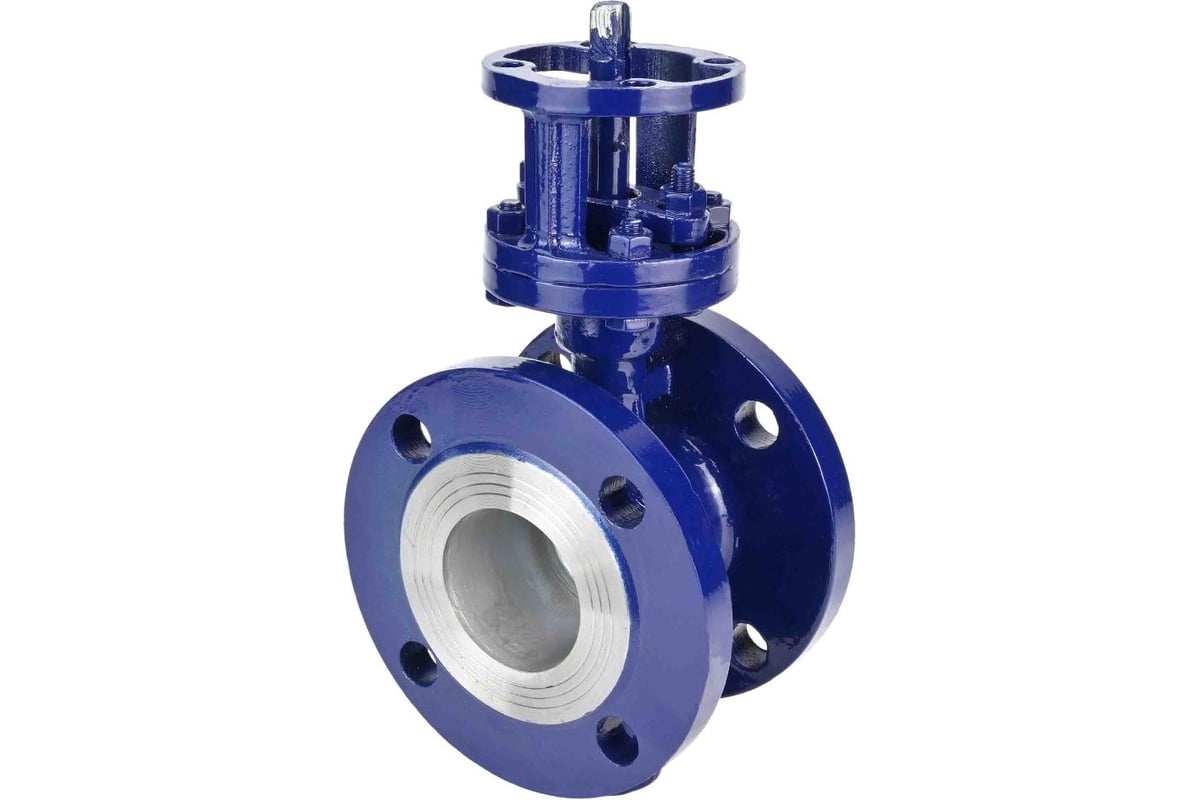

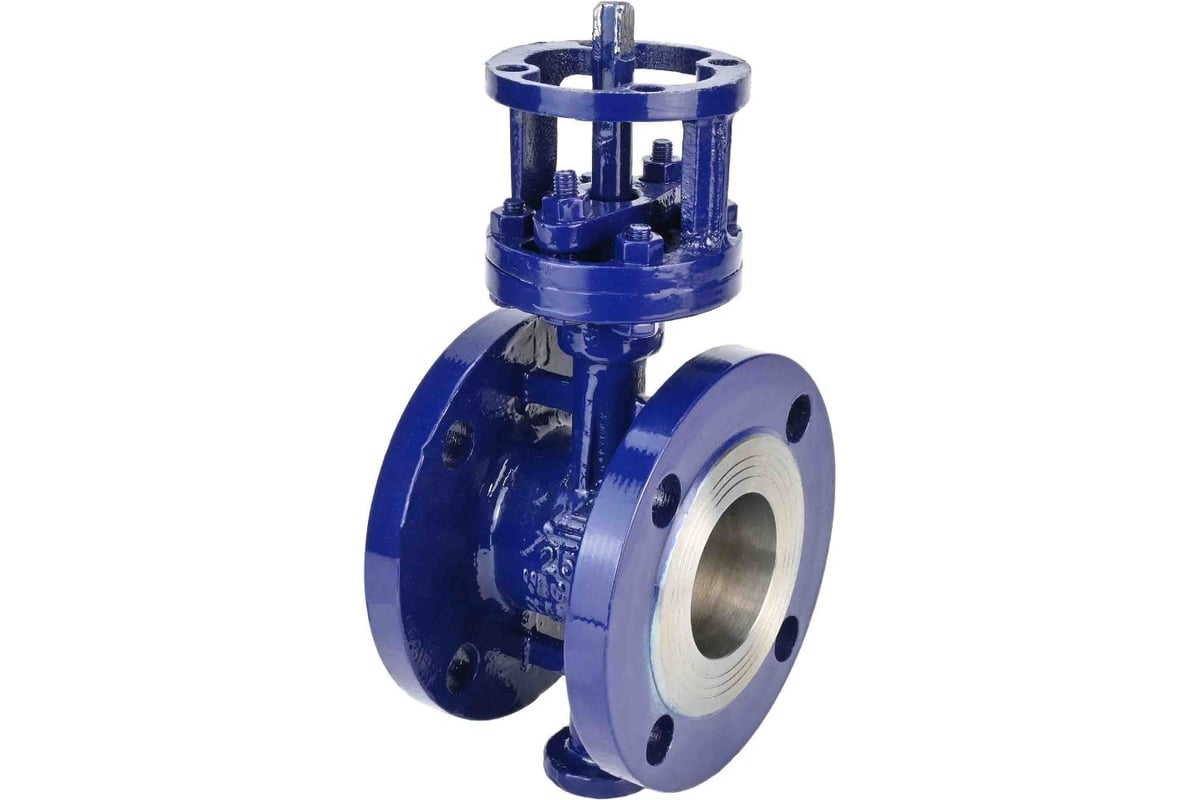

Дисковый поворотный затвор DN.ru WCB-316-M-F-ISO Ду80 Ру25 с тройным эксцентриситетом D050-46242

Затвор дисковый с тройным эксцентриситетом DN.ru WCB-316-M-F-ISO используется в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и др.

Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей.

Основные характеристики:

• Температура рабочей среды: от -45⁰C до +425⁰C
• Рабочая среда: вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, агрессивные среды
• Направление потока: одностороннее
• Класс герметичности: A ГОСТ 9544-2015
• Присоединение к трубопроводу: фланцевое
• Материал корпуса: сталь WCB
• Материал диска, штока: нержавеющая сталь 316
• Средний ресурс открытие/закрытие: 30 000 циклов
• Средний срок службы: 10 лет
• Крутящий момент: 102 Нм
• ISO 5211: F07
• Квадрат штока: 11х11 мм
• Строительная длина: 114 мм
• Присоединительные отверстия: 8 x Ø18 мм

Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики.
