Звездочка без ступицы под расточку для цепи ВЗК 24А-1 Z-19 (с калёным зубом) / 120А19 ТД040841

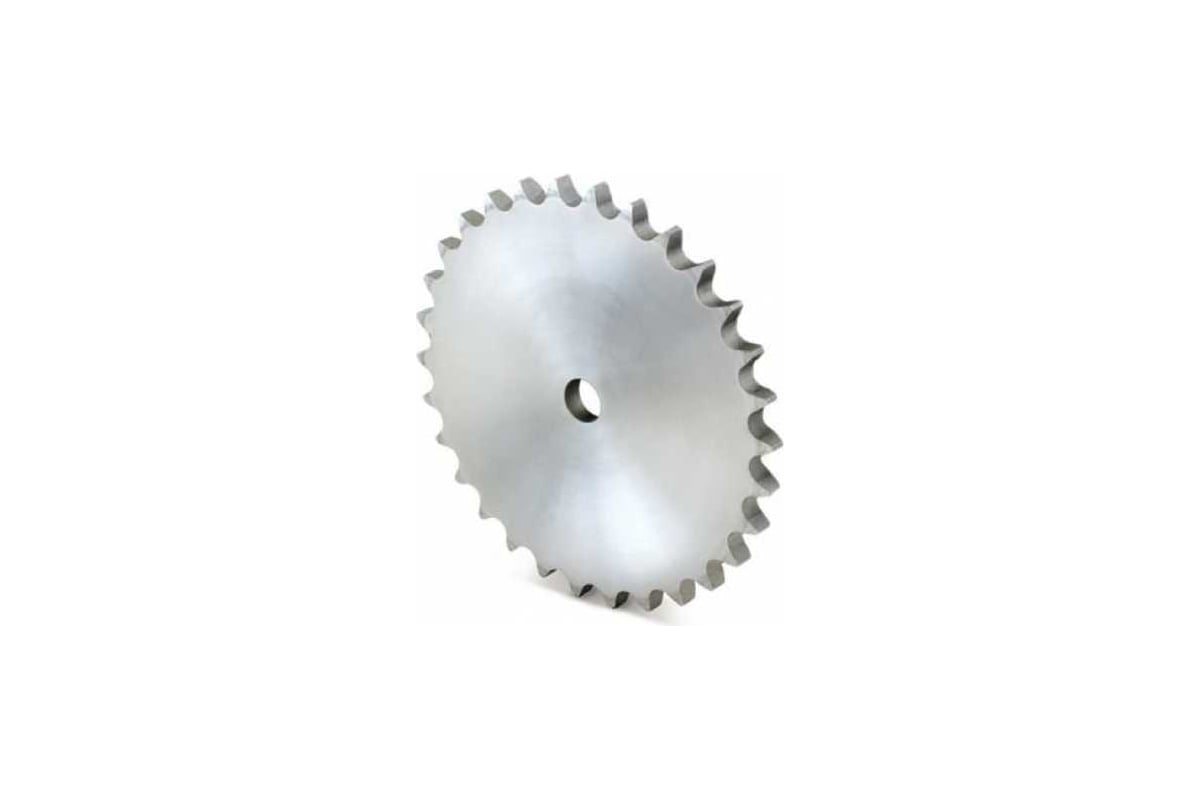

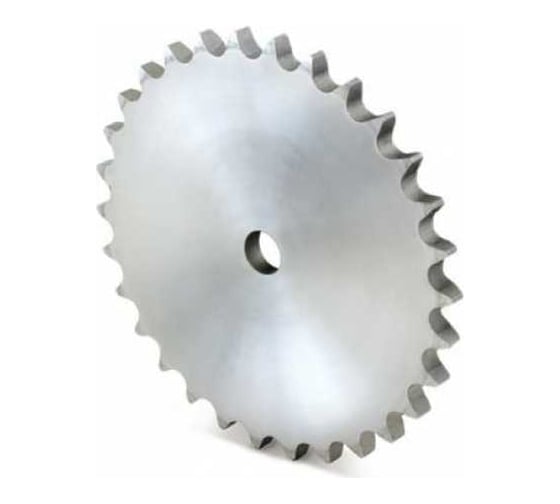

Цепная звездочка ВЗК 24A-1, Z19, без ступицы под расточку — однорядная приводная деталь с калеными зубьями для передачи вращения между валами через роликовую цепь. Подходит для ремонта и сборки цепного привода при совпадении параметров с проектом оборудования.

Артикул ТД040841. Число зубьев — 19, количество рядов — 1. Тип цепи — 24A-1, шаг — 38,1 мм. Число зубьев учитывают вместе с параметрами парной звездочки: от их соотношения зависит передаточное отношение узла.

Плоское исполнение без выступающей ступицы удобно для компоновки узлов с ограниченным осевым пространством. Отверстие под расточку допускает подготовку посадки под конкретный узел. Окончательный диаметр, способ крепления и необходимость дополнительной ступицы определяют по чертежу оборудования.

Каленые зубья повышают износостойкость рабочих поверхностей, контактирующих с роликами цепи. При подборе сверяйте полное обозначение цепи, шаг, рядность, число зубьев, посадку и свободное пространство в механизме. Один и тот же шаг у разных серий цепей не гарантирует совместимость.

При установке обеспечьте соосность валов и расположение звездочек в одной плоскости; натяжение и смазку цепи настройте по инструкции оборудования. При замене оцените износ цепи и второй звездочки — их состояние влияет на работу всей передачи. Для замены используйте параметры штатного привода: изменение числа зубьев влияет на частоту вращения ведомого вала.
