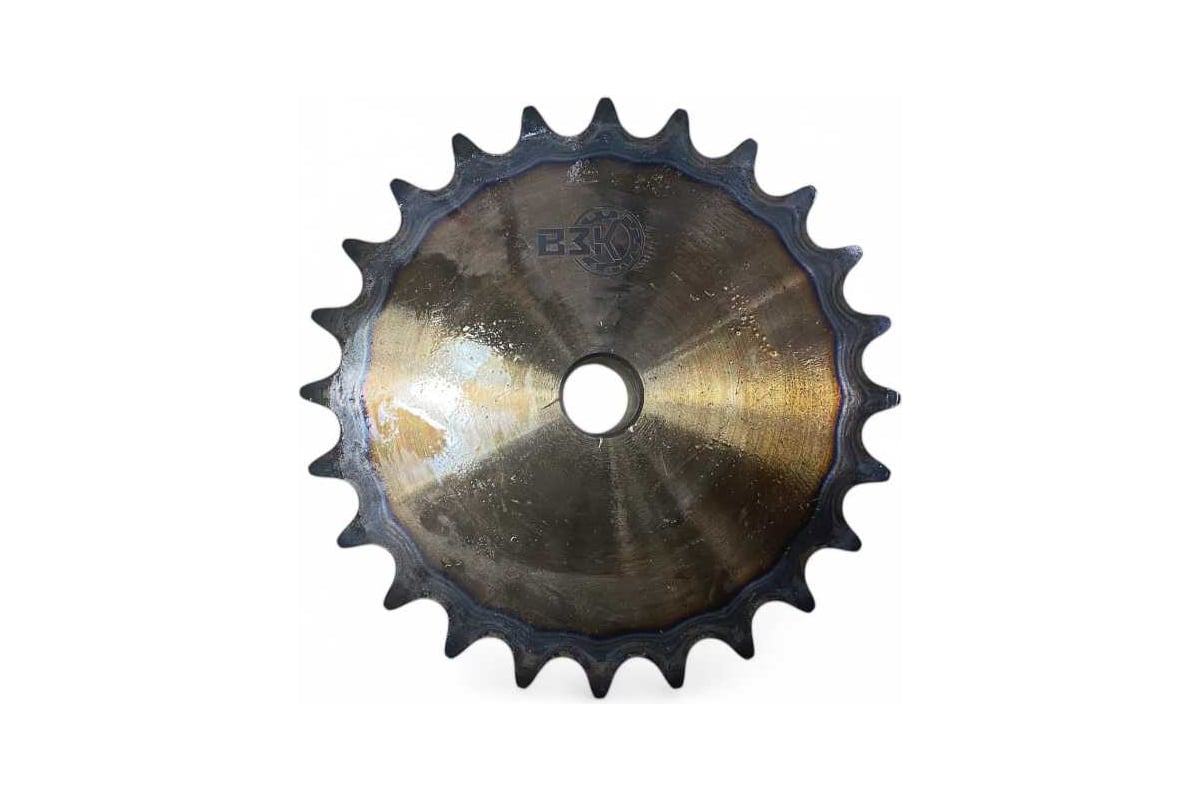

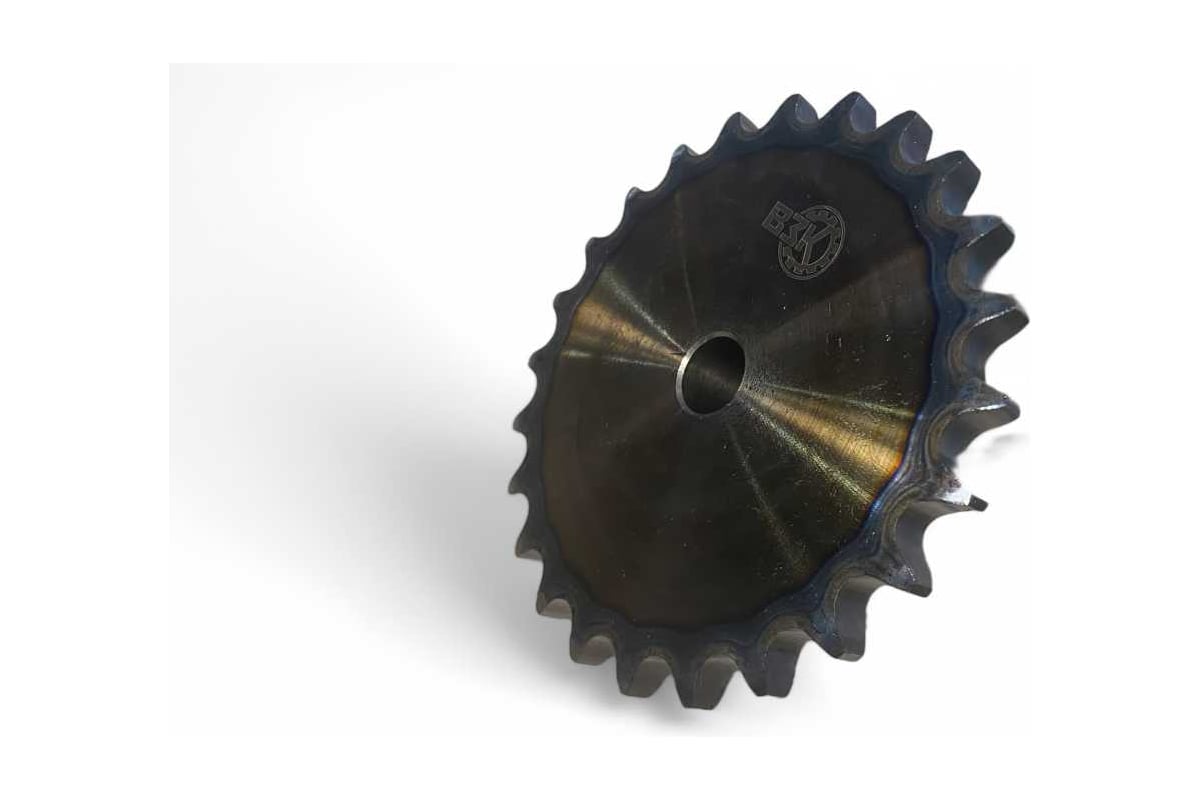

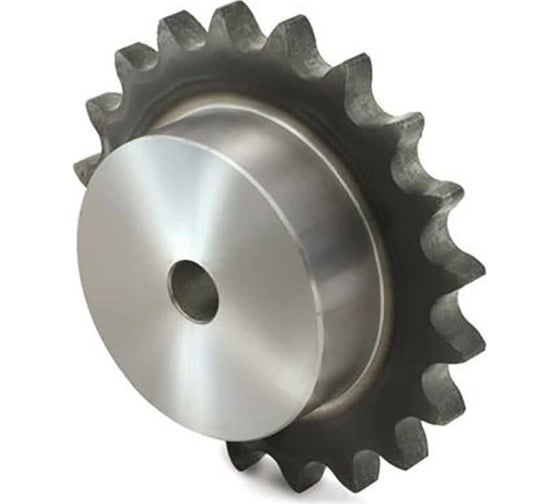

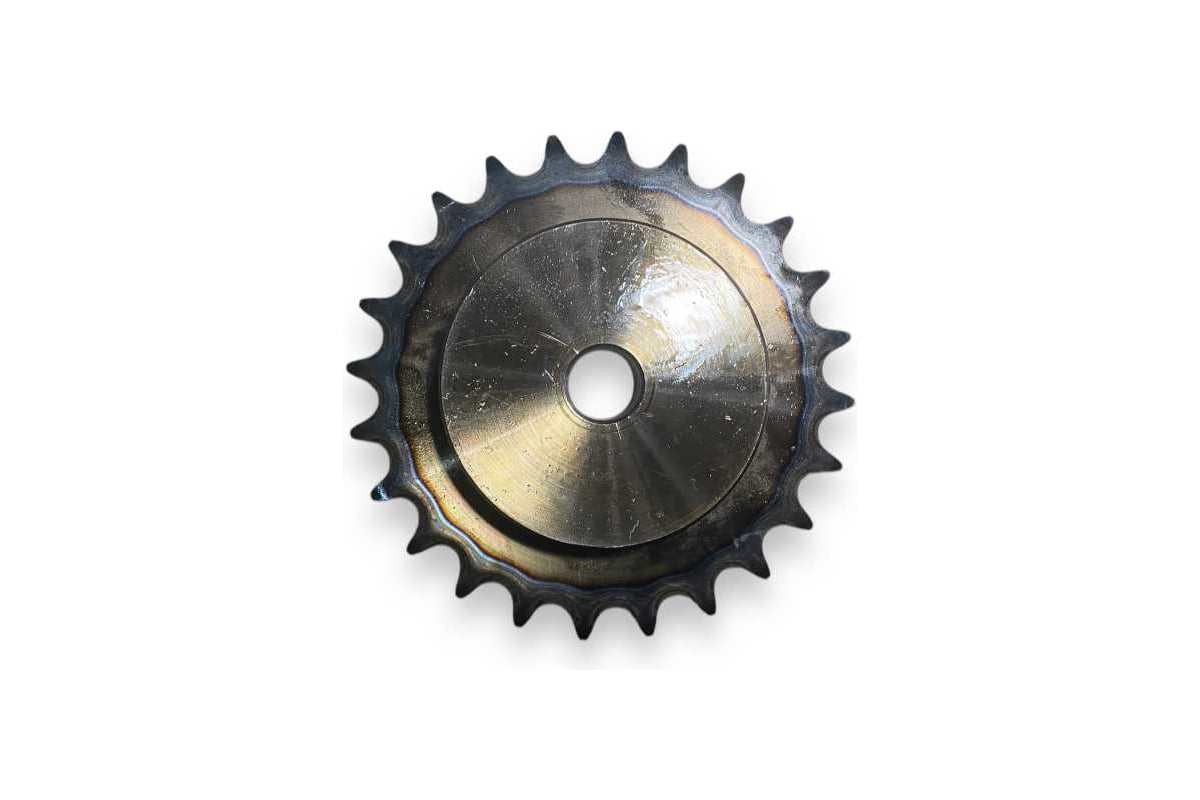

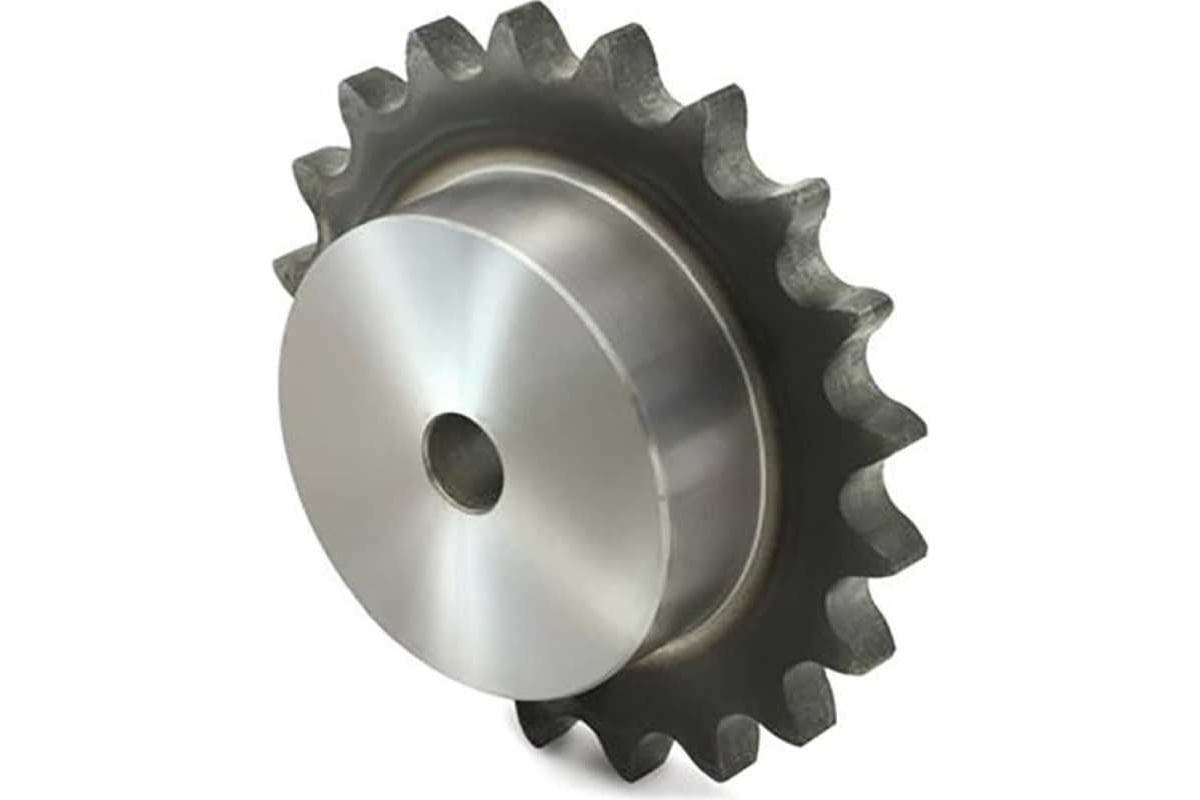

Звездочка cо ступицей под расточку для цепи ВЗК 16В-1 Z-35 (с калёным зубом) / 16В35 ТД040805

Цепная звездочка ВЗК 16B-1, Z35, со ступицей под расточку — однорядная приводная деталь с калеными зубьями для передачи вращения между валами через роликовую цепь. Подходит для ремонта и сборки цепного привода при совпадении параметров с проектом оборудования.

Артикул ТД040805. Число зубьев — 35, количество рядов — 1. Тип цепи — 16B-1, шаг — 25,4 мм. Число зубьев учитывают вместе с параметрами парной звездочки: от их соотношения зависит передаточное отношение узла.

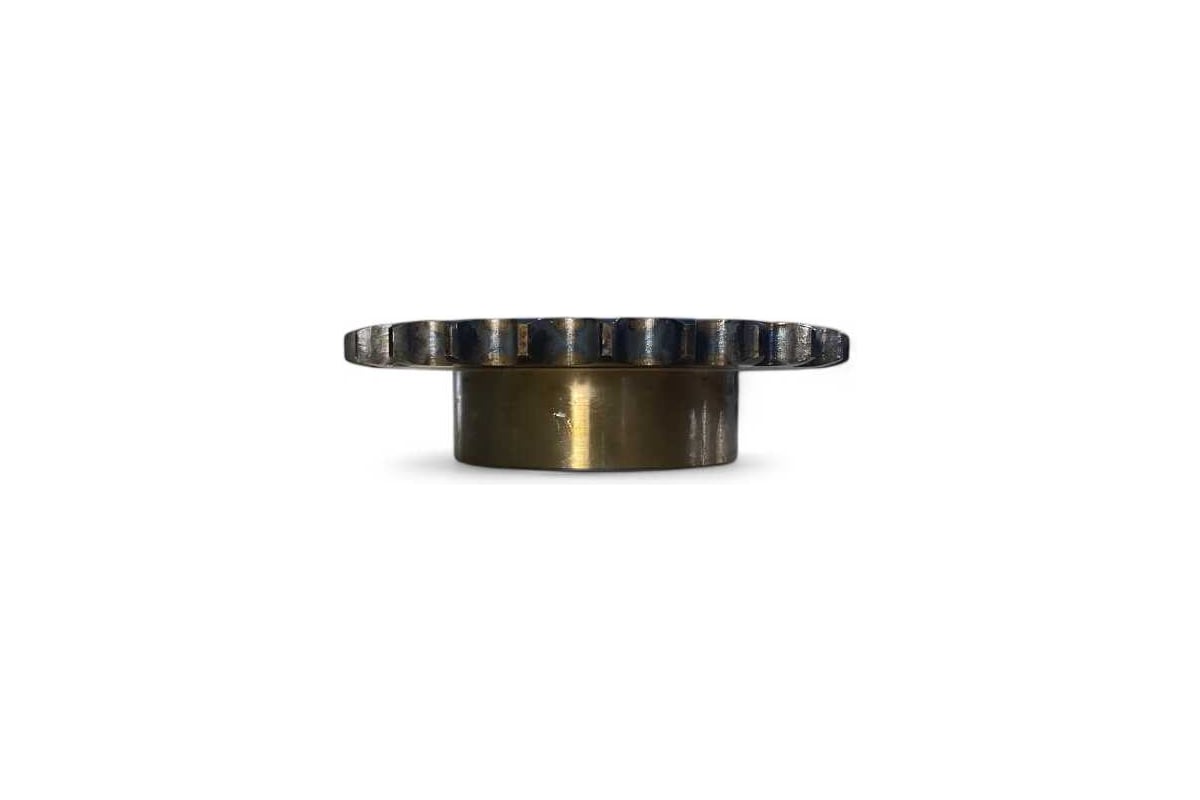

Ступица образует посадочную часть для установки на вал. Исполнение под расточку позволяет подготовить отверстие под размеры конкретного узла. Окончательный диаметр, допуск посадки, шпоночный паз и способ фиксации назначают по чертежу привода с учетом допустимой толщины стенок ступицы.

Каленые зубья повышают износостойкость рабочих поверхностей, контактирующих с роликами цепи. При подборе сверяйте полное обозначение цепи, шаг, рядность, число зубьев, посадку и свободное пространство в механизме. Один и тот же шаг у разных серий цепей не гарантирует совместимость.

При установке обеспечьте соосность валов и расположение звездочек в одной плоскости; натяжение и смазку цепи настройте по инструкции оборудования. При замене оцените износ цепи и второй звездочки — их состояние влияет на работу всей передачи. Для замены используйте параметры штатного привода: изменение числа зубьев влияет на частоту вращения ведомого вала.
