Линейные светодиодные светильники экономят электроэнергию, долго служат, ярко светят и не мерцают. Благодаря этим преимуществам их устанавливают на производствах, складах, ангарах, в торговых центрах, учебных заведениях. С их помощью часто подсвечивают отдельные области, например, зону выдачи товаров или сборки деталей.

Специалист по проведению электромонтажных работ с 8-летним опытом Кукушкин Дмитрий Олегович помог разобраться, как установить линейный светодиодный светильник. Читайте статью, чтобы избежать короткого замыкания и ошибок при монтаже.

Типы крепления линейных светодиодных светильников

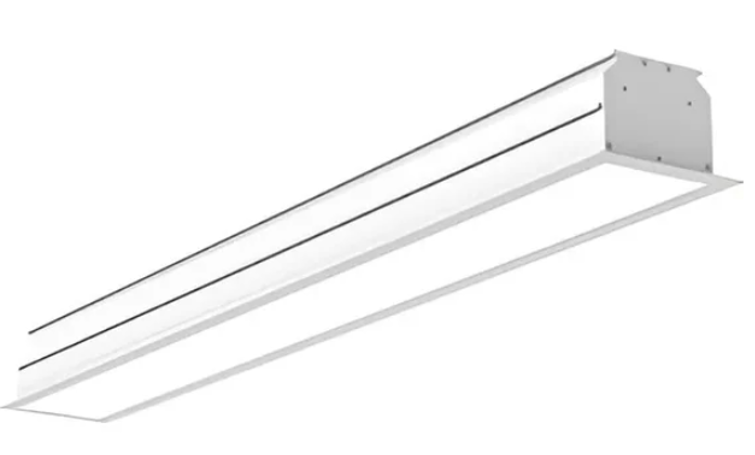

Встраиваемые

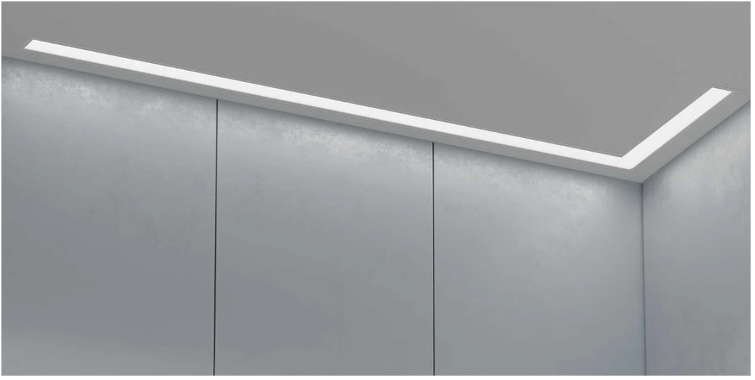

Светильники устанавливают в нише на потолке или стене. Они не загромождают пространство и смотрятся эстетично. Их можно увидеть в торговых залах, фитнес-центрах, частных клиниках, офисных помещениях.

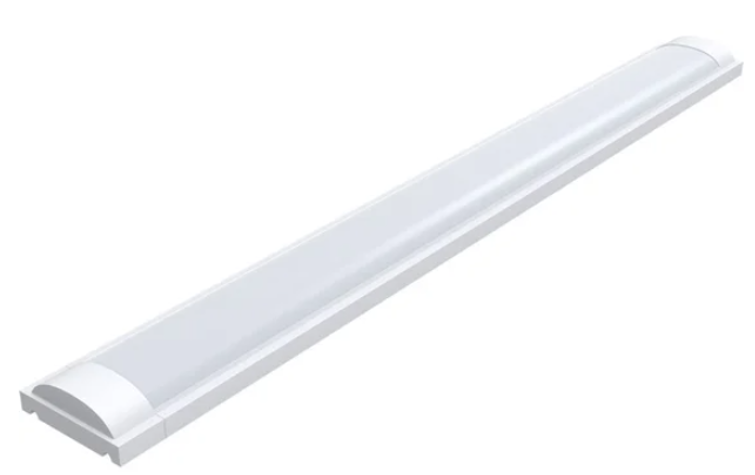

Накладные

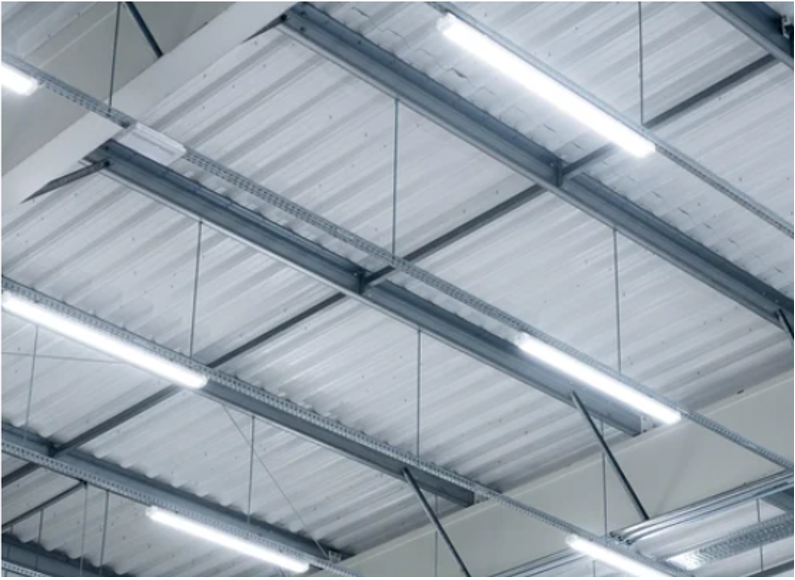

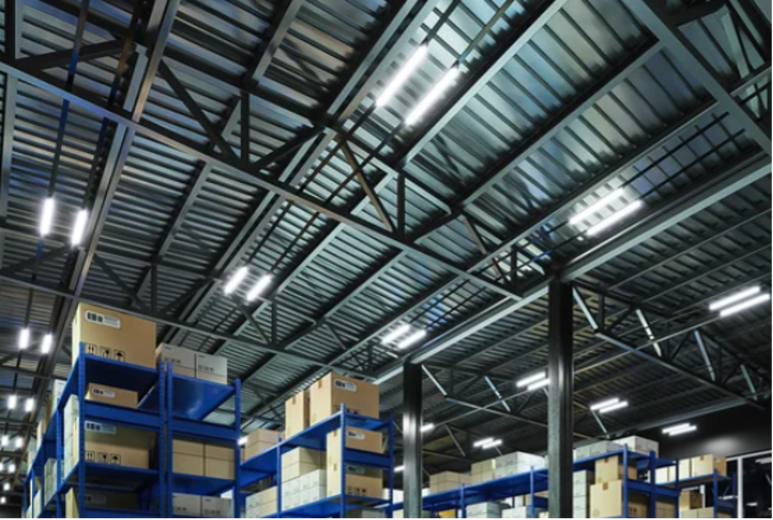

Преимущество светильников – простой и быстрый монтаж. Их просто прикручивают к стене или потолку. Это оптимальный вариант для бетонных и кирпичных стен. Светильники устанавливают на производствах, складах, ангарах. Модели с влагозащитой IP 54 и выше подойдут для автомоек, бассейнов.

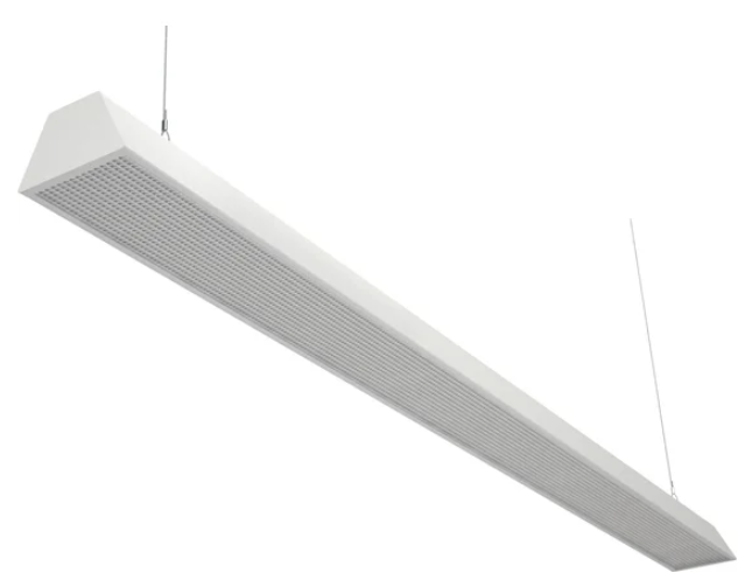

Подвесные

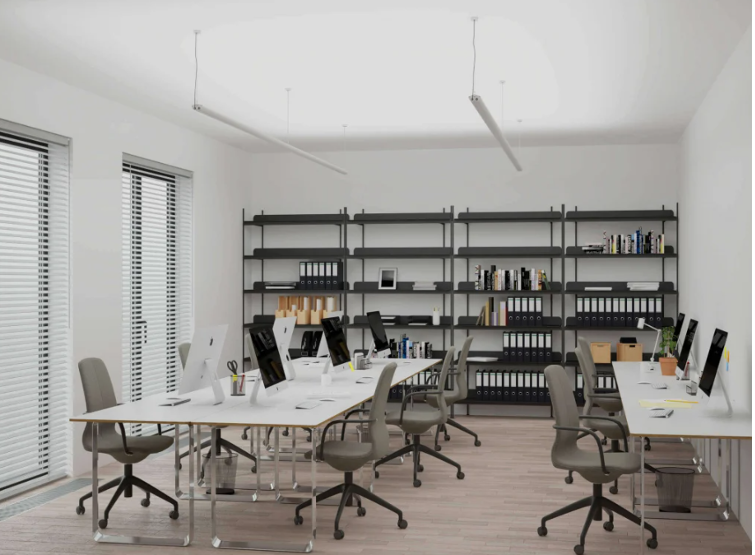

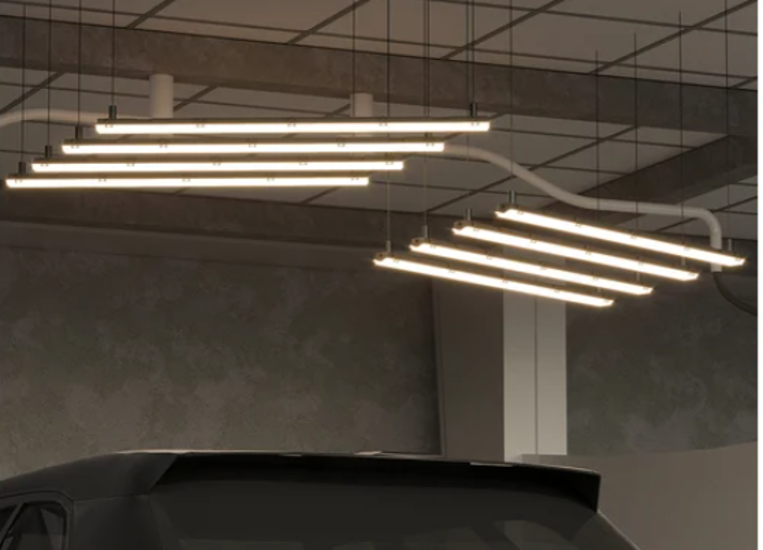

Светильники подвешиваются к потолку на тросы. Устанавливаются в помещениях с высокими потолками, например, в спортивных залах, тепличных павильонах, торговых центрах. Благодаря тросам светильник можно опустить на необходимую высоту.

Далее мы расскажем, как закрепить светильник в зависимости от его типа.

Необходимые инструменты для монтажа

Установка встраиваемого светильника

Шаг 1: подготовка ниши

Комментарий эксперта

Нишу под светильник подготавливают либо на стадии монтажа потолка, либо после завершения работ.

В первом случае в качестве крепежа для прибора можно использовать встраиваемый профиль. Его монтируют на этапе возведения каркаса для гипсокартона.

Во втором случае закладную светильника крепят к потолку.

Убедитесь, что место, где вы планируете установить светильник, не перегружено электропроводкой, трубами и другими коммуникациями, иначе при сверлении можно повредить коммуникации.

Расстояния между бетонным перекрытием и потолком должно быть достаточно, чтобы разместить в нише светильник и подключить проводку.

Замерьте габариты встраиваемой части светильника и нанесите разметку.

Вырежьте отверстие в потолке. Используйте для этого ручную пилу, ножовку или электролобзик.

Попробуйте вставить светильник – таким образом вы проверите, соответствует ли ниша размерам.

Обработайте края ниши наждачной бумагой или шлифовальной губкой, чтобы придать краям отверстия аккуратный вид и избавиться от неровностей.

В нише просверлите отверстия перфоратором, вставьте в них дюбели и установите закладную светильника.

Шаг 2: крепеж светильника

Снимите крышку светильника, чтобы прикрутить прибор и подключить электричество. Приложите светильник на предполагаемое место установки.

На закладной светильника отметьте места для крепежных отверстий. Для этого просуньте карандаш или маркер в отверстия для саморезов на светильнике.

Дрелью просверлите отверстия в отмеченных местах, вставьте в них дюбели или анкеры.

Прикрутите светильник с помощью саморезов.

Проверьте, ровно ли расположен светильник. Для этого приложите уровень к его корпусу. Если пузырек смещен в сторону, необходимо открутить крепления и скорректировать положение.

Монтаж накладного светильника

Снимите крышку со светильника и приложите его к предполагаемому месту установки.

С помощью уровня убедитесь, что он будет установлен ровно. Отметьте линии.

Комментарий эксперта

Под накладные светильники лучше сделать закладные из профиля, бруска или фанеры. Их вставляют между профилями конструкции перед монтажом гипсокартона. Если просто прикрутить светильники к потолку, тем более, если в линии приборов будет много, гипсокартон может не выдержать.

Обозначьте места крепежных отверстий под светильники.

Просверлите отверстия. Используйте подходящий инструмент: перфоратор, если это бетон или кирпич, и дрель, если это дерево или гипсокартон.

Вставьте в отверстия дюбели или анкеры.

Прикрутите светильники к потолку с помощью саморезов.

Комментарий эксперта

Иногда, чтобы не сверлить потолок, для установки линейных светильников используют двухсторонний скотч. Не советую этого делать. Каким бы легким ни был светильник, со временем клеевой состав скотча разрушится от температурных перепадов и влаги, и светильник упадет.

Установка подвесного светильника

Шаг 1: подготовка и установка крепления

Отметьте место крепления светильника и просверлите отверстия с помощью перфоратора или дрели.

Установите дюбели и прикрутите потолочные части крепления.

Проденьте трос в нижнюю часть потолочного крепления.

Прикрутите нижнюю часть крепления подвеса к верхней.

Повторите эти же действия со вторым тросом.

Шаг 2: фиксация светильника

Пропустите тросы подвеса через цанговые зажимы и установите их на одной высоте.

Вставьте зажимы в специальные отверстия на светильнике. Отрегулируйте тросы, передвигая зажимы в специальных пазах.

Выровняйте корпус светильника по горизонтали, проверьте расположение подвесов.

Проверьте с помощью уровня, насколько ровно установлен светильник.

Остатки троса скрутите в жгут или спрячьте в пазах светильника на случай, если его понадобиться повесить или опустить.

Подключение линейного светильника к электричеству

Подключение встраиваемых и накладных светильников

Комментарий эксперта

Можно подключать сразу несколько светильников. Для соединения есть специальные коннекторы, которые продаются отдельно.

Инструменты для подключения

Инструкция

Отключите питание.

Подготовьте провода. Используйте клещи для зачистки проводов.

Комментарий эксперта

Зачищать кабель нужно аккуратно. Повреждение жил может привести к ухудшению контакта, перегреву и замыканию.

Подключите фазный провод к клемме или винту с отметкой L.

Комментарий эксперта

У марки кабеля ВВГнг фаза, как правило, белого цвета.

У других кабелей, например, марки ПВС, чаще всего фаза коричневая.

Бывают и другие цвета, например, в трехфазных кабелях, они могут быть, белыми, коричневыми, черными.

Подключите нулевой провод (синий) к клемме или винту с отметкой N.

Подключите провод заземления (желто-зеленый) к клемме или винту, если они есть у светильника.

Комментарий эксперта

Чтобы точно убедиться, что это провод заземления, проверьте его отверткой-тестером. Включите напряжение и проведите по проводу тыльной стороной отвертки. При наличии напряжения загорится лампочка или сработает звуковой сигнал.

Закройте крышку светильника.

Включите питание и убедитесь, что он работает исправно.

Комментарий эксперта

Если какой-то один светильник не горит, а остальные в линии горят, возможно, отпал один из контактов. Также это может быть брак. В этом случае светильник проще поменять на новый, чем искать в линии неисправность.

Схема подключения подвесных ламп

Проденьте провод через отверстие в чаше крепления.

Соедините провода с помощью клеммника. С одной стороны вставьте провода светильника, с другой – жилы проводки. Будьте внимательны, они должны совпадать: фаза к фазе, нулевой к нулю, заземление к заземлению. Защелкните или закрутите клеммник.

Зафиксируйте чашу крепления светильника.

Монтаж и подключение линейных светодиодных светильников требует специальных навыков. Воспользуйтесь нашей инструкцией, чтобы правильно и безопасно их установить. Чтобы подобрать линейный LED-светильник, переходите в рубрику.
