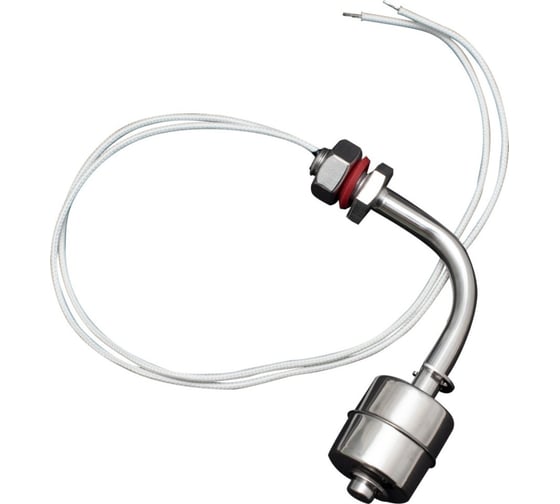

Датчик уровня угловой ПолиТех нормально открытый ДУ-У-НР

Угловой датчик уровня Политех рекомендован для контроллеров Политех с расширенной функцией(зеленый) для врезки в бак-накопитель. Датчики уровня нормально-открытого типа. Срабатывание происходит при поднимании поплавка. Проверяйте правильность установки датчиков с помощью тестера.
Датчик уровня имеет не полярный выход. Может быть нормально открытым или нормально замкнутым в зависимости от положения геркона и монтажа.
Максимальное рабочее напряжение до 36В

Для работы контроллера Политех с наполнением емкости насосом, рекомендовано использование трех датчиков уровня в режиме управления: (Con)Уровень(LEU ).

В зависимости от конструкции бака рекомендована установка как угловых так и прямых датчиков.

Нижний датчик, уровень 1, подключается к клеммам 9 и 10.
Верхний датчик, уровень 2, – к клеммам 9 и 11.
Датчик переполнения, уровень 3, контролирует переполнение бака в случае не корректной работы датчиков 1 и 2. Подключается на клеммы 9 и 12.

Не подключать напрямую к высокому напряжению!
