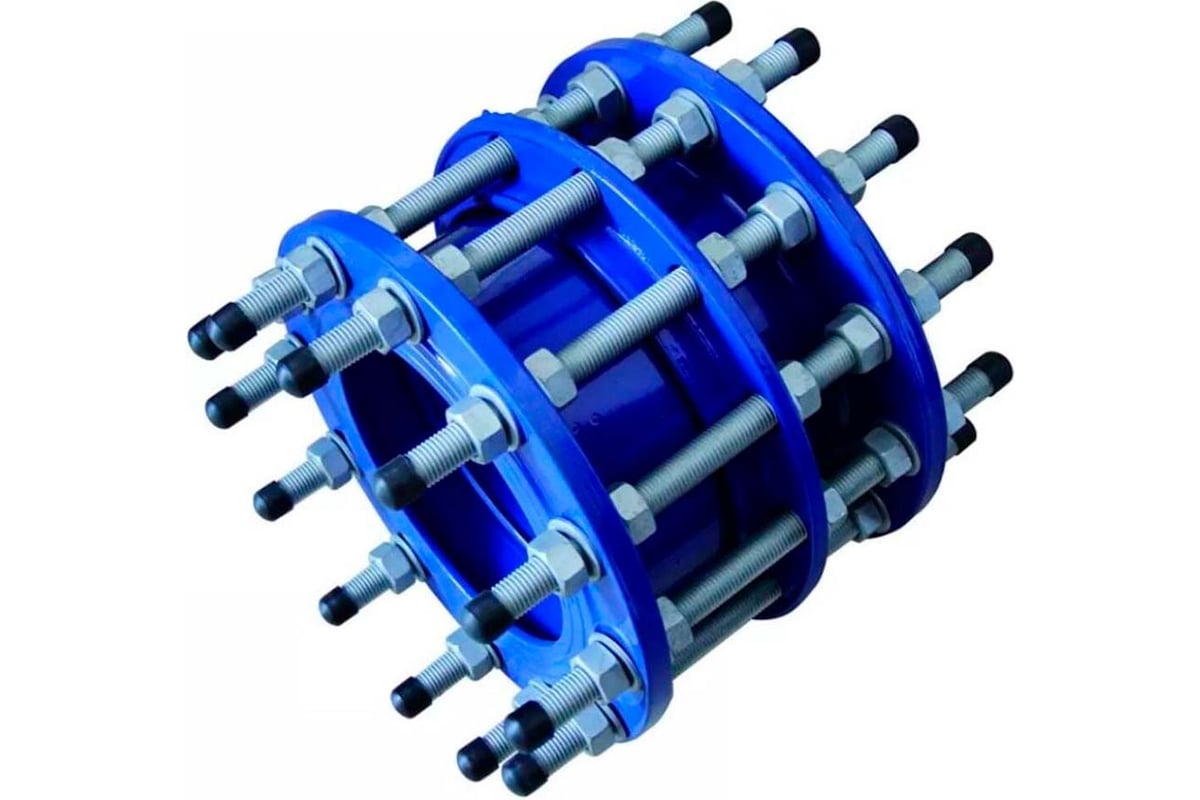

Демонтажная вставка DN.ru ДВ-GGG400-3Ф EPDM Ду200 Ру10 чугунная, трехфланцевая D350-01168

Демонтажные вставки DN.ru ДВ-GGG400-3Ф EPDM чугунные, трехфланцевые предназначены для незначительной компенсации длины и угла наклона (несоосности) трубопровода при монтаже фланцевой трубопроводной арматуры, а также для соединения двух трубопроводов при проведении ремонтно-восстановительных работ инженерных сетей.

ДС состоит из фланца с патрубком, фланца с муфтой, прижимного кольца, уплотнения в виде резинового кольца и крепежного комплекта. В процессе монтажа на патрубок надвигается фланец с муфтой. Изменение строительной длины происходит за счет продольного перемещения этих двух деталей, что позволяет смонтировать вставку между двумя фиксированными фланцами. Фланцевые соединения с обеих сторон вставки создаются сквозными шпильками с гайками. Затем при затяжке центральных гаек на шпильках резиновое уплотнение зажимается прижимным кольцом в круговом пазе, образованном торцом муфты и внешней цилиндрической поверхностью патрубка, обеспечивая герметичность соединения патрубок-муфта.

ДС разрешается монтировать на подземных и наземных трубопроводах, на вертикальных и горизонтальных установках.

• Рабочая температура среды: от -25⁰C до + 90⁰C
• Рабочая среда: вода, нейтральные жидкости
• Уплотнение: EPDM
• Диапазон регулирования длины: ± 25 мм
• Максимальное угловое отклонение: 3°
• Строительная длина: 220 мм

Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики.
