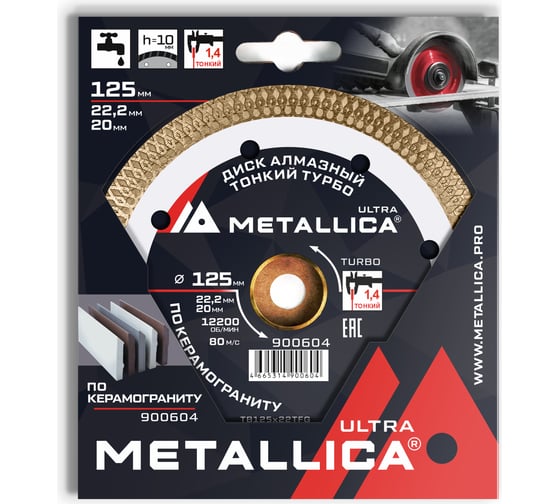

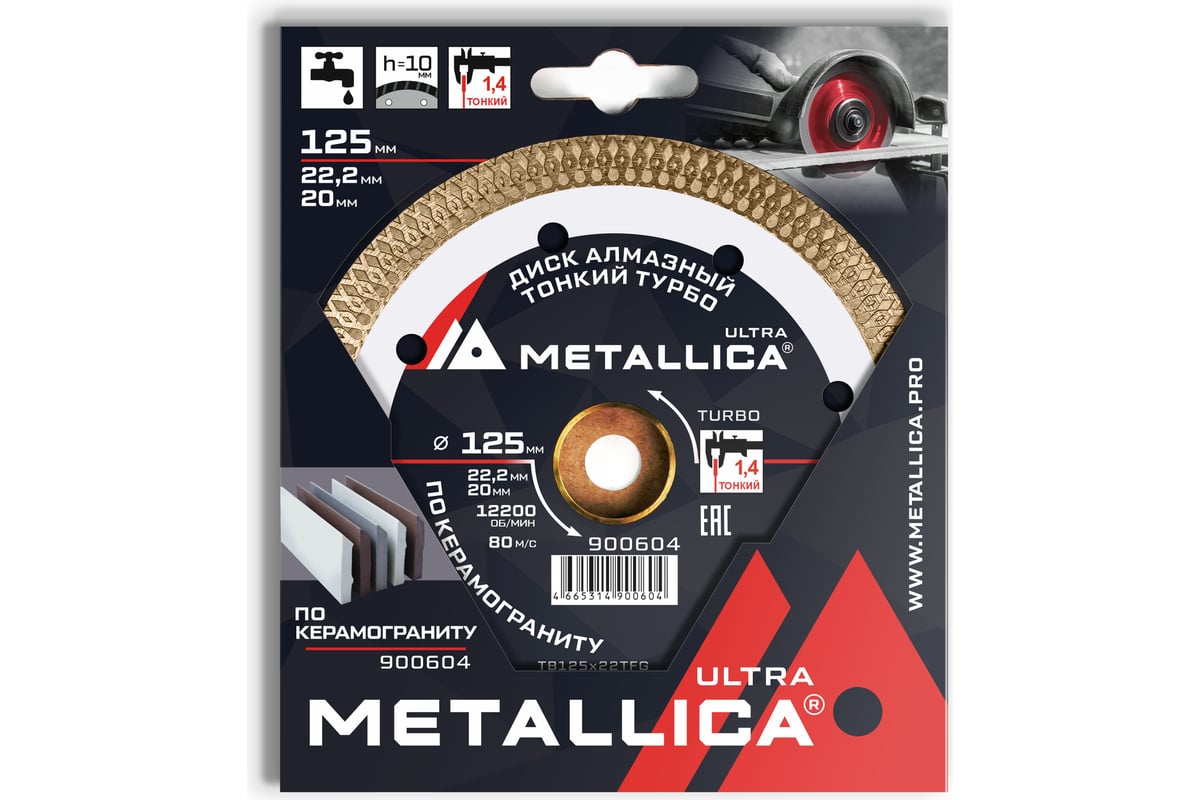

Диск алмазный тонкий турбо 125x22.2/20 мм, H=10 мм, по керамограниту METALLICA Ultra 900604

Диск алмазный турбированный ТОНКИЙ предназначен для чистовой резки малыми угловыми шлифмашинами керамогранита, твердой напольной плитки, плит гранита, базальта, габбро и других твердых облицовочных и декоративных камней.
Изготовлен методом горячего прессования с последующим спеканием в вакуумной печи.
Тонкий корпус диска изготовлен из пружинной стали 65Г, усилен фланцем в районе посадочного отверстия для повышения жесткости. Высокая концентрация синтетических алмазных зерен в металлической связке. Мелкое зерно. Металлическая связка сегмента мягкая, для увеличения скорости и производительности работы с камнями твердых пород при сохранении высокого ресурса. Турбированный алмазный слой специального рисунка обеспечивает идеальное качество ребра и торца плитки при высокой скорости подачи.
Использовать охлаждение водой. Не подходит для бетона и абразивных материалов.
Рекомендован для профессионального применения плиточникам, гранитчикам, камнеобработчикам.
*Серия ULTRA. Мод. TB125x22TFG. Диаметр 125 мм, посадочное отверстие 22,23 мм, в комплекте переходное кольцо на шпиндель 20 мм, высота режущего алмазного слоя 10 мм, ширина пропила 1,4 мм, глубина пропила до 30 мм, максимальная скорость вращения 12200 обмин (80 мс). Рекомендуемая толщина пиления каменной плиты 10-20 мм.
*Допускается применять без охлаждения водой при кратковременном врезании в материал с последующим выводом из зоны реза и периодическим воздушным охлаждением без выключения инструмента.
