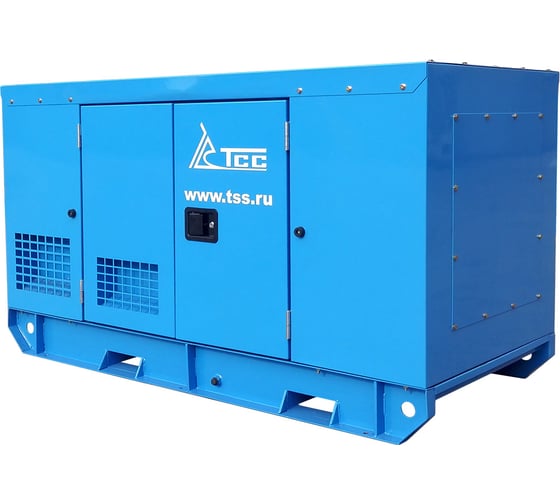

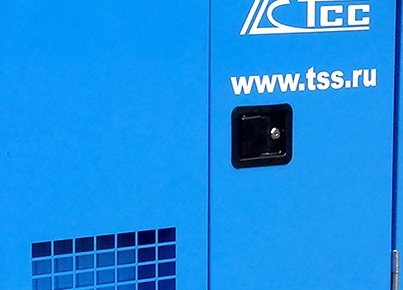

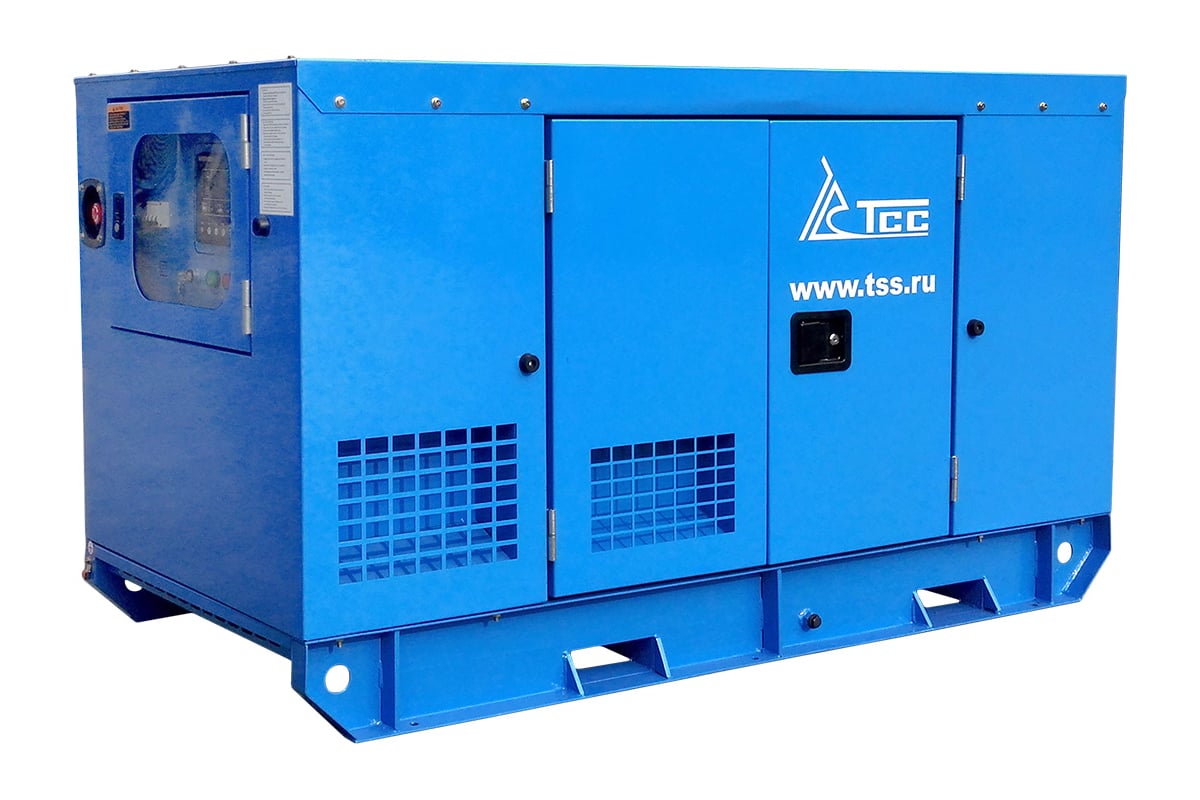

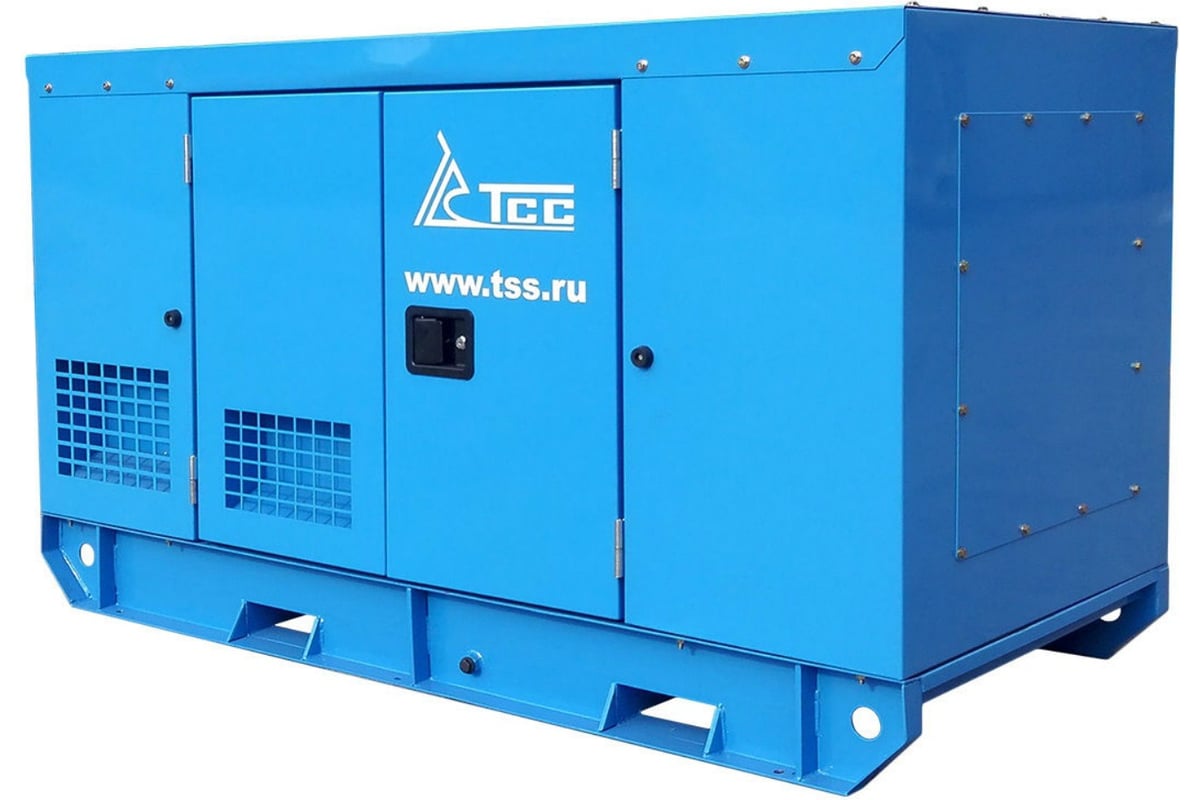

Дизельный генератор ТСС АД-16С-Т400-1РКМ5 003175

Общие характеристики:

• Подходит для резервного электроснабжения систем жизнеобеспечения, установок, используемых при чрезвычайных ситуациях (МЧС, аварийные службы);
• ДГУ полностью готов к работе, укомплектован глушителем, АКБ, залит маслом и охлаждающей жидкостью и прошел 2-часовую обкатку;
• Рама с интегрированным топливным баком, оснащенным сливным краном;
• ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей;
• Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества в соответствии с российскими стандартами;
• Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83;
• Мощность номинальная/максимальная - 20/22.5 кВА;
• Коэффициент мощности - 0.8;
• Объем системы охлаждения - 5.6 л;
• Оснащен топливным сепаратором;
• Расход топлива при 50%, 75% и 100% нагрузки - 2.6, 3.9 и 5.2 л/ч;
• Установленный аккумулятор - 80 Ач;
• Промышленный глушитель.

Характеристики двигателя:

• Высокая ремонтопригодность за счет унификации и взаимозаменяемости деталей;
• Периодичность замены топливных фильтров - 500 ч;
• Система впрыска топлива с новейшими топливными форсунками высокого давления снижают потребление топлива и загрязняющих выбросов;
• Встроенные системы охлаждения масла;
• Многосекционный выпускной коллектор;
• Мощность номинальная - 19 кВт;
• Мощность максимальная - 21 кВт;
• Количество цилиндров - 4;
• Расположение цилиндров - рядное;
• Тактность двигателя - 4;
• Система охлаждения - жидкостная;
• Система впуска воздуха - без турбонаддува;
• Тип воздушного фильтра - фильтроэлемент;
• Диаметр цилиндра - 90 мм;
• Ход поршня - 100 мм;
• Степень сжатия в цилиндрах - 18:1;
• Регулятор оборотов - механический;
• Удельный расход топлива - 247.5 г/кВт*ч;
• Тип топливного фильтра - фильтроэлемент;
• Рекомендуемый тип масла - API;
• Тип масляного фильтра - фильтроэлемент;
• Масса - 240 кг;
• Габаритные размеры - 716х573х670 мм.

Характеристики генератора TSS-SA-16:

• Постоянная мощность - 16 кВт;
• Тип генератора - бесщёточный, синхронный;
• Система возбуждения - SHUNT;
• Напряжение - 400/230 В;
• Номинальный ток - 128.8/69 А;
• Частота - 50 Гц;
• Количество фаз - 3/1;
• КПД - 94%;
• Шаг обмотки - 2/3;
• Количество опорных подшипников - 1;
• Класс защиты обмотки - IP21;
• Степень изоляции - Н;
• Точность регулировки напряжения (± %) - 1;
• Регулятор напряжения;
• Масса - 146 кг;
• Габаритные размеры - 640х490х560 мм.

Характеристики контроллера SMARTGEN HGM-6120:

• Язык интерфейса контроллера - русский;
• Интерфейс RS-485 (ModBUS RTU);
• Выбор режима измерения;
• Степень изоляции - 0.5 Мом(1 КV);
• Класс защиты - IP55(42);
• Диапазон рабочих температур - от -25 до +70 °C;
• Частота - 35-70 Гц;
• Потребляемая мощность - 3 Вт;
• Напряжение - 8-36 В;
• Функция задержки запуска;
• Функция задержки остановки (для охлаждения двигателя);
• Диапазон входного напряжения переменного тока для 3-фаз 4-провод (В);
• Диапазон входного напряжения переменного тока для 1-фаз 2-пров (В);
• Количество подключаемых датчиков - 15;
• Сигнал тревоги - неудачный запуск ДГУ;
• Сигнал/остановки ДГУ от датчика температуры ОЖ;
• Сигнал/остановки ДГУ от датчика давления масла;
• Сигнал/остановки ДГУ от датчика оборотов двигателя;
• Звуковой сигнал общей аварии;
• Сигнал тревоги - общее предупреждение;
• Сигнал тревоги - показатель низкого уровня топлива - опция;
• Сигнал тревоги/остановки ДГУ;
• Контроль напряжения АКБ;
• Контроль напряжения зарядного генератора;
• Индикация силы тока;
• Индикация числа оборотов двигателя;
• Частотомер;
• Счетчик часов наработки;
• Индикация температуры охлаждающей жидкости;
• Индикация давления масла;
• Индикация коэффициента мощности (cosφ);
• Индикация напряжения аккумулятора (В);
• Индикация активной мощности по 3ф (кВт);
• Индикация мощности (кВт);
• Индикация суммарной активной мощности (кВт);
• Индикация суммарной реактивной мощности (кВАр);
• Счётчик выработанной электроэнергии (кВт/ч);
• Индикация уровня топлива в баке - опция;
• Остановка по низкому напряжению;
• Габаритные размеры - 209Х153Х55 мм;
• Масса - 0.71 кг.
