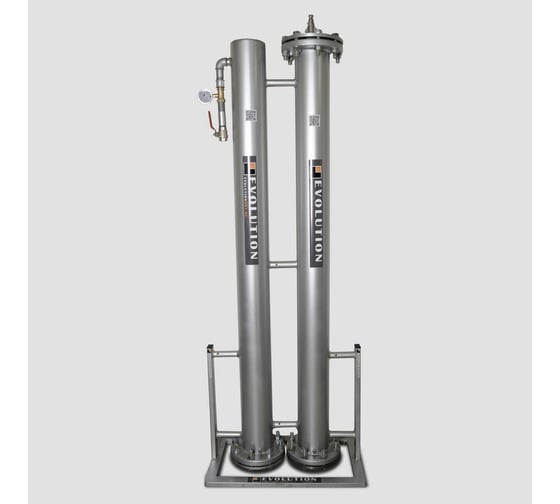

Фильтр влагоотделитель двухмодульный на усиленных фланцах Чекалов В.А. Evolution-12 472826

Большая промышленная модульная система фильтрации состоящая из 2-ух колонн, предназначена для загрузки производственных мощностей с постоянным потоком воздуха. Максимальное рабочее давление 27 бар.

Принцип работы:

1— колонна: как только воздух попадает в камеру фильтра, под воздействием центробежной силы— он начинает стремительно вращаться. Тяжелые частицы (масло, конденсат или песок), находящиеся в этот момент в воздухе, подвергаются влиянию центробежной силы и отбрасываются на стенки камеры. В это же самое время воздушный поток очищенный от паров влаги и масла на 81% - 85% далее проходит через выходное отверстие, направляется в адсорбционную колонну.

2— колонна: заходя в сеточный сепаратор, находящийся в нижней части колонны, капельная влага повторно проходит механическую фильтрацию и сливается с сепаратора. Далее воздух проходит через адсорбент, угольный фильтр и фильтр тонкой очистки. Очищенный воздух от паров влаги, масла, мелких частиц выходит через верхнее выходное отверстие G1″.

Обслуживание:

Для замены угольного фильтра - снять верхнюю крышку на болтах, к которой крепится угольныйфильтр и заменить его при необходимости.

Адсорбент меняется в зависимости от интенсивности использования компрессора, а так же на него влияет температура окружающей среды и местоположение осушителя.

Рекомендуемый объем компрессора для комфортной работы -2000 -3000 л/мин.
