Name: Измеритель WG01 Элитест 00103296
Brand: Элитест
Price: 3105 RUB
Availability: InStock

Код товара: 32881908

Гарантия производителя

Калибровка:нет

Поверка:нет

Вес нетто:0.09 кг

Все характеристики

3 105 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 14 ноября,
бесплатно, из 1 магазина

Курьером:c 15 ноября, от 490 ₽

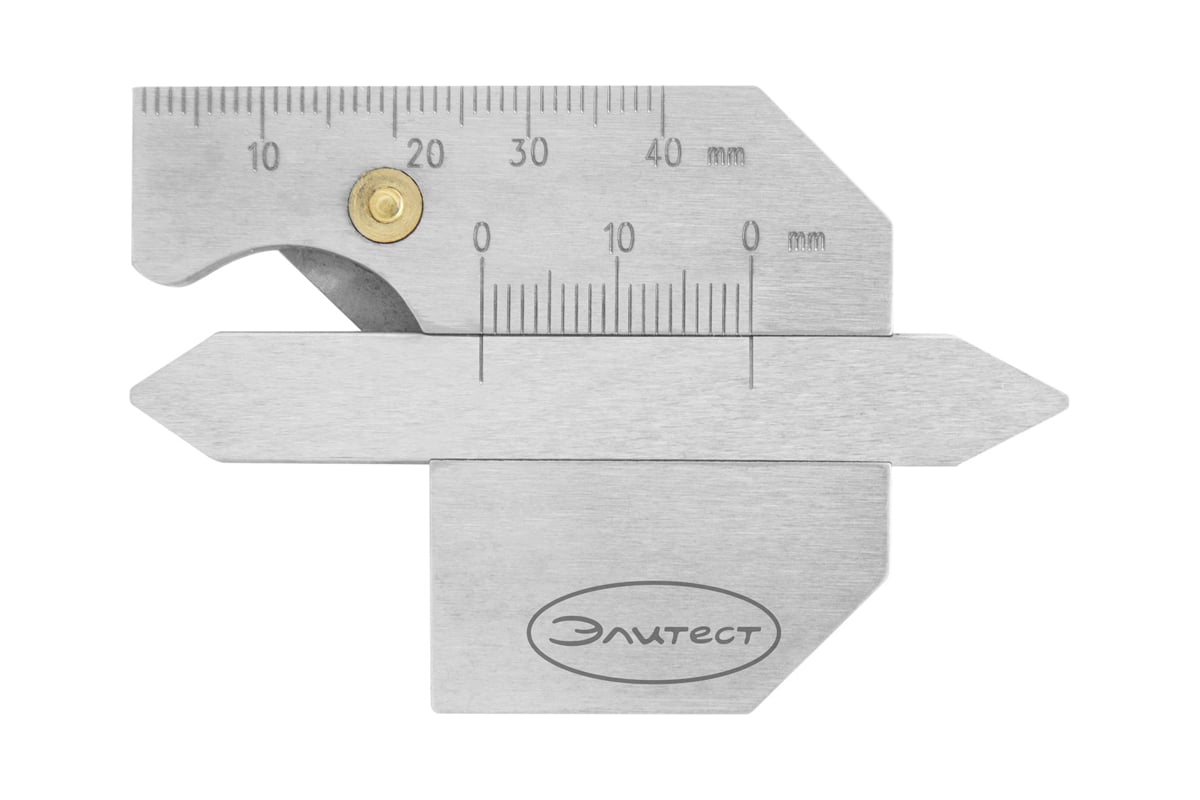

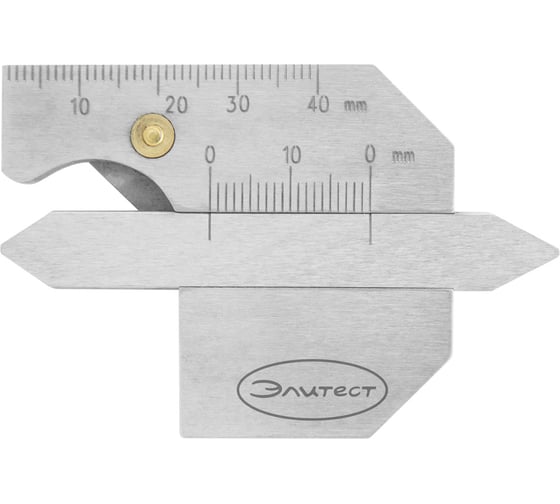

Измеритель сварных соединений WG01 ЭЛИТЕСТ предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва. Шаблон сварщика WG01 состоит из основания-пластины и двух измерительных движков. На лицевой стороне пластины расположены метрические шкалы для линейных измерений и шкалы для измерения глубины дефектов и высоты шва. На обратной стороне пластины расположены 2 метрические шкалы для измерения угла скоса кромки и высоты катета шва. Движок, расположенный на лицевой стороне пластины, имеет линейную шкалу для измерения высоты шва и глубины дефекта.

Метрологические характеристики
Шкала А:
диапазон измерений 0–60,0°,
цена деления 5,0°,
погрешность измерений ±1,0°.

Шкала Б:
диапазон измерений 0–10,0–0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,20 мм.

Шкала В:
диапазон измерений 0–40,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,15 мм.

Шкала Г:
диапазон измерений 0–20,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,20 мм.

Шкала Д:
диапазон измерений 0,5–3,5 мм,
цена деления 0,5 мм,
погрешность измерений ±0,25 мм.

Технические характеристики

Калибровка

нет

Поверка

нет

Вес нетто

0.09 кг

Габариты без упаковки

70 × 46 × 7 мм

Преимущества

Минимальная цена и высокая экономичность: отсутствие затрат на оплату услуг метрологической службы существенно снижает стоимость самого прибора. Это позволяет массово и без переплат укомплектовать рабочие места дефектоскопистов, заготовителей или студентов на курсах.
Многокомпонентный эргономичный конструктив: прибор состоит из жесткого основания-пластины и двух независимых измерительных движков. Это позволяет оперативно проводить замеры, заменяя собой сразу несколько простейших линеек и калибров.
Двухсторонняя измерительная схема (5 метрических шкал): измерительные элементы эффективно распределены по обеим сторонам пластины:
- Лицевая сторона: снабжена шкалами для контроля линейных размеров собранных деталей, а также специализированным движком со шкалой для измерения высоты шва и глубины дефектов.

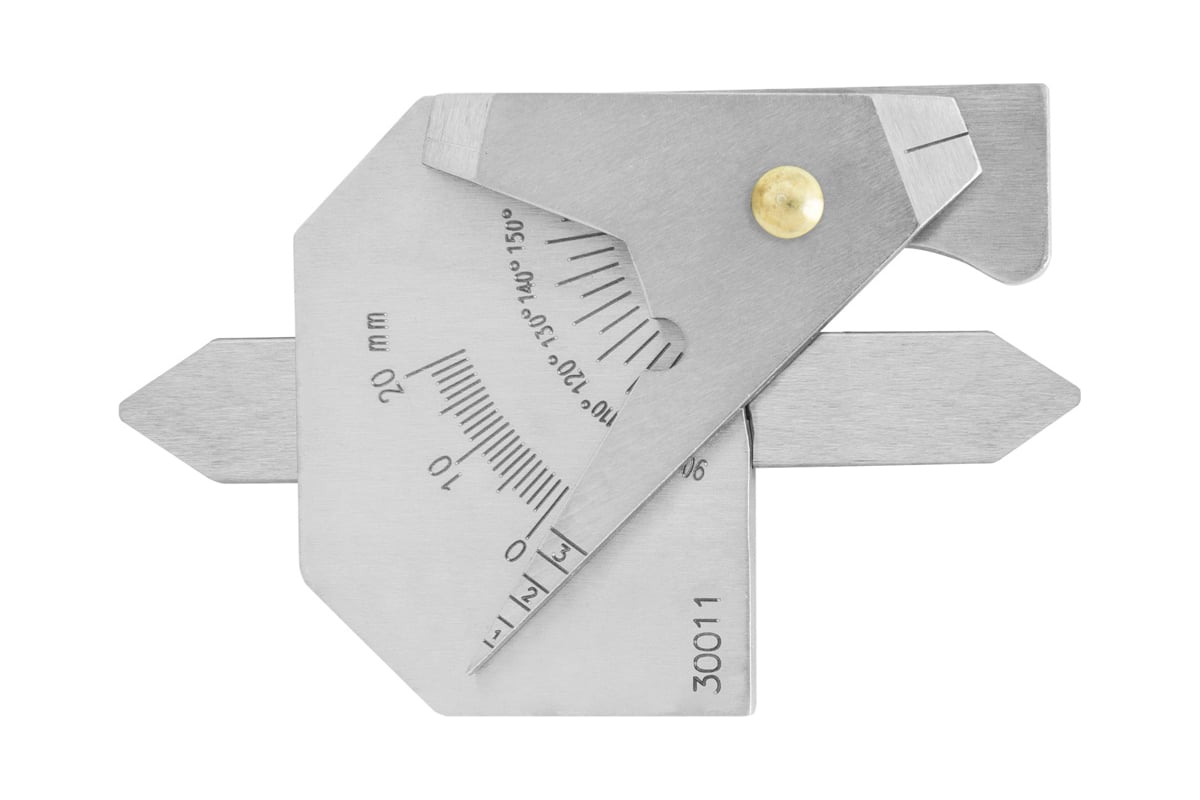

- Оборотная сторона: содержит шкалы для точного определения углов скоса кромок деталей и высоты катета углового шва.
Оптимальный диапазон контролируемых параметров: шаблон является компактным аналогом российского прибора УШС-4 и обеспечивает диагностику следующих величин:
- Углы скоса кромок и параметры разделки деталей по шкале А (в диапазоне от 0 до 60,0 градусов).
- Величина взаимного смещения кромок и технологического зазора при сборке.
- Высота валика усиления стыкового шва и глубина поверхностных дефектов.
- Размеры катетов угловых сварных швов.
Высококачественная нержавеющая сталь: корпус прибора полностью инертен к воздействию влаги, не ржавеет и устойчив к деформациям или случайным падениям на бетонный пол, что гарантирует длительный срок службы в тяжелых цеховых условиях.
Долговечная лазерная гравировка шкал: разметочные линии шкал, контрольные риски-индексы и контрастные цифры нанесены методом прецизионного лазерного выжигания. Они не истираются при постоянном контакте с металлом деталей и отлично читаются при слабом цеховом освещении.
Минимальные габариты и вес: модель WG01 обладает наименьшим весом и площадью основания во всей серии, благодаря чему она практически не занимает места в подсумке ВИК и максимально удобна для постоянного ношения в кармане спецодежды.
