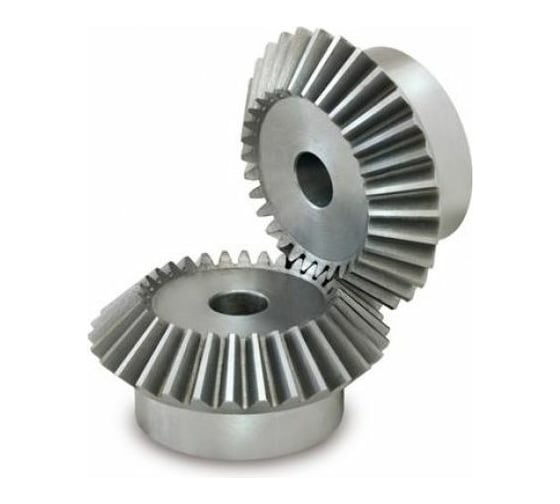

Коническая зубчатая пара ISKRA передаточное число 1:2, M=1,5, Z1=15, Z2=30 C27B300

Коническая зубчатая пара ISKRA передаточное число 1:2, M=1,5, Z1=15, Z2=30 C27B300-ISKRA представляет собой вид зубчатой передачи трансмиссий транспортных средств и иной техники, образуемый двумя коническими шестернями, оси которых расположены под углом (обычно прямым) друг к другу. На коническую пару возлагается две основных функции: поворот потока крутящего момента на тот или иной угол; изменение величины крутящего момента. Изделия выполнены из качественных материалов, благодаря чему прослужат долгое время. Зубчатая пара изготовлена с высокой геометрической точностью, что исключает проскальзывание зубьев при передаче.

Дополнительные характеристики:

• Диаметр наружный шестерни De z1, мм: 26.1
• Диаметр наружный шестерни De z2, мм: 45.9
• Диаметр делительной окружности Dp z1, мм: 22.5
• Диаметр делительной окружности Dp z2, мм: 45
• Размер V z1, мм: 13.9
• Высота ступицы Lm z1, мм: 11.9
• Высота ступицы Lm z2, мм: 16
• Размер S z2, мм: 2,2
• Размер L z2, мм: 23
• Количество зубьев Z1: 15
• Количество зубьев Z2: 30
• Передаточное число: 1:2
• Высота зубчатого колеса H z1, мм: 21.1
• Высота зубчатого колеса H z2, мм: 25.2
• Ширина зубчатого венца F z1, мм: 9
• Ширина зубчатого венца F z2, мм: 9
• Диаметр ступицы d z1, мм: 19.3
• Диаметр ступицы d z2, мм: 32.3
