Здравствуйте, прошу Вас уточнить длину штока.

Name: Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC)
Brand: INNOLEVEL
Price: 16070 RUB
Availability: InStock
Rating: 5 (2 reviews)

Здравствуйте! Чертеж есть в карточке товара: https://cdn.vseinstrumenti.ru/instruction/nomenclaturecontent/202502/48454895.pdf/innolevel-v-alyuminievom-korpuse-40-80-s-rm-il-laa-n-220-vac-18557160.pdf в Разделе "Документация"

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC)

Надежная конструкция для работы в промышленных условиях

Код товара: 38255400

5 (2 отзыва)

1 вопрос

Гарантия производителя 1 год

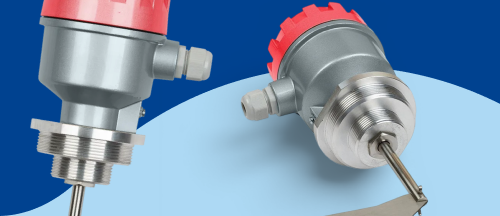

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC) 1

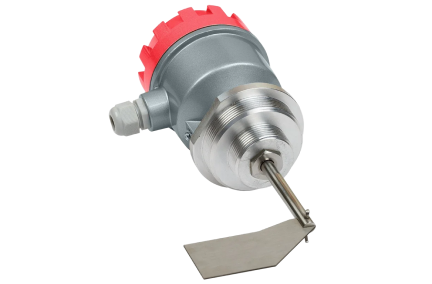

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC) 2

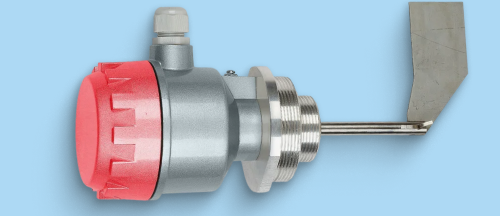

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC) 3

Тип:силовой

Номинальный ток:5 А

Степень защиты:IP65

Max сечение присоединяемых проводников:3.5 мм²

Модельный ряд:IL

Все характеристики

16 070 ₽

Начислим 160 бонусов

Самовывоз:сегодня,
бесплатно, из 2 магазинов

Курьером:завтра, от 290 ₽

Аналоги

15 480 ₽

Поплавковый датчик уровня жидкости INNOLEVEL горизонтальное исполнение, -20 +120 с, соединение - резьба м20 по IL-BA-H-P20-P

(1)

18 750 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, компактное исполнение IL-MAA

(1)

18 350 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, -40 +80 с, рm IL-LBA-N (115 VAC)

18 350 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP65, IL-LDA-N (24 VAC)

24 700 ₽

Оптический контактный датчик уровня жидкостей INNOLEVEL в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67 IL-OSS-BA

13 231 ₽

Ротационный датчик DELTAKIP DK-INNOV-5ASL ( -20…+85С питание 110АС, лопасть L) DK-I0000005

31 510 ₽

Вибрационный датчик предельного уровня жидкостей INNOLEVEL -40 +150с, pmax=40 bar, 12 - 55 vdc, ip65, соедин IL-VA-TM-PF

31 510 ₽

Вибрационный датчик предельного уровня жидкостей INNOLEVEL -40 +150с, pmax=40 bar, 12 - 55 vdc, ip65, соедин IL-VA-TS-PT

31 510 ₽

Вибрационный датчик предельного уровня жидкостей INNOLEVEL -40 +150с, pmax=40 bar, 12 - 55 vdc, ip65, соедин IL-VA-TM-PT

31 510 ₽

Вибрационный датчик предельного уровня жидкостей INNOLEVEL -40 +150с, pmax=40 bar, 12 - 55 vdc, ip65/67, сое IL-VA-TM-PFM

19 030 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL -40 +80 С, Рmax=0.8 bar, 220 VAC, IP65, IL-LAS-N (220 VAC)

31 510 ₽

Вибрационный датчик предельного уровня жидкостей INNOLEVEL -40 +150с, pmax=40 bar, 12 - 55 vdc, ip65/67, сое IL-VA-TS-PTM

19 830 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL в алюминиевом корпусе, компактное исполнение IL-MAS

26 820 ₽

Механический ротационный датчик предельного уровня сыпучих материалов INNOLEVEL Il-laa-n-ex в алюминиевом корпусе IL-LAA-N-Ex (220 VAC)

(1)

5 160 ₽

Поплавковый датчик уровня жидкости INNOLEVEL г-образное исполнение, -20 +125 с, соединение - резьба 3/8"pf IL-BA-VH-S3/8PF-S45

4 260 ₽

Поплавковый датчик уровня жидкости INNOLEVEL горизонтальное исполнение, -20 +125 с, соединение - резьба 1/2"np IL-BA-H-S1/2NPT-S

3 880 ₽

Поплавковый датчик уровня жидкости INNOLEVEL вертикальное исполнение, -20 +125 с, соединение - резьба 3/8"pf н IL-BA-V-S3/8PF-S45

3 880 ₽

Поплавковый датчик уровня жидкости INNOLEVEL горизонтальное исполнение, -20 +120 с, соединение - резьба 1/2"np IL-BA-H-F1/2NPT-F

3 880 ₽

Поплавковый датчик уровня жидкости INNOLEVEL горизонтальное исполнение, -20 +120 с, соединение - резьба m16 pv IL-BA-H-F16-F

(1)

Расходные материалы

Термостойкая текстильная изолента ЗУБР Авто-Жгут 19 мм х 25 м 1236-2

465 ₽

18.6 ₽/м

Термостойкая текстильная изолента ЗУБР Авто-Жгут 19 мм х 25 м 1236-2

4.8

(29)

79 ₽

Маркер-краска Flysea по металлу Paint Marker FS-110 с наконечником (2-3 мм), белый FS-110-white

4.6

(136)

Нейлоновая хомут-стяжка Gigant 3,6х200 черный, 100 шт G/1/4

-4%

119 ₽

1.19 ₽/шт

Нейлоновая хомут-стяжка Gigant 3,6х200 черный, 100 шт G/1/4

4.2

(355)

1 002 ₽

Набор клеевой термоусадочной трубки КВТ №20 86582

4.9

(28)

Флисовая тканевая лента Wurth 19 мм, 10 м 5997719615090 1

355 ₽

35.5 ₽/м

Флисовая тканевая лента Wurth 19 мм, 10 м 5997719615090 1

4.3

(12)

90 ₽

Перманентный маркер с длинным наконечником МастерАлмаз 30мм тонкий 10502803

4.7

(11)

Нейлоновые стяжки FORTISFLEX КСС 5х300 черный 100 штук 49417

-40%

265 ₽

2.65 ₽/шт

Нейлоновые стяжки FORTISFLEX КСС 5х300 черный 100 штук 49417

4.4

(1022)

1 110 ₽

Набор термоусадочных трубок JTC 6 типоразмеров, длина 100мм, 120шт в боксе -2034 694153

4.9

(35)

Изолента на основе флиса ЭРА PRO PROFLEEC1915 19 мм, 15 м, 0,3 мм, черная Б0057181

316 ₽

21.07 ₽/м

Изолента на основе флиса ЭРА PRO PROFLEEC1915 19 мм, 15 м, 0,3 мм, черная Б0057181

4.6

(104)

Маркер для пленок и ПВХ EDDING permanent 0.3мм чёрный E-140#1

-30%

180 ₽

Маркер для пленок и ПВХ EDDING permanent 0.3мм чёрный E-140#1

4.6

(110)

Нейлоновая хомут-стяжка Gigant 3,6х300 белый, 100 шт G/1/18

-13%

180 ₽

1.8 ₽/шт

Нейлоновая хомут-стяжка Gigant 3,6х300 белый, 100 шт G/1/18

4.5

(204)

124 ₽

Набор термоусадочных трубок Navigator ТУТ NST-4-12-10-34-M 34 шт 71192

4.8

(157)

Тканевая подкапотная изолента Terminator Izt 1925 fabric, 19мм х 25м, толщина 0,25мм 2000832

1 088 ₽

43.52 ₽/м

Тканевая подкапотная изолента Terminator Izt 1925 fabric, 19мм х 25м, толщина 0,25мм 2000832

(8)

190 ₽

Маркер-краска Munhwa белый, универсальный, нитро-основа, пулевидный наконечник, 4 мм, Б0048229 PM-05

4.7

(672)

Нейлоновая хомут-стяжка Gigant 4,8х400 черный, 100 шт G/1/9

-14%

347 ₽

3.47 ₽/шт

Нейлоновая хомут-стяжка Gigant 4,8х400 черный, 100 шт G/1/9

4.2

(355)

1 799 ₽

Набор термоусадочных соединителей Vitatools для проводов с припоем 200 штук, в контейнере TU-spripoem-200

ПВХ-изолента ЭРА 19ммх20м черная C0036540

123 ₽

6.15 ₽/м

ПВХ-изолента ЭРА 19ммх20м черная C0036540

4.8

(276)

40 ₽

Маркер перманентный белый Политех 1600310

4.8

(39)

Ленточная хомут-стяжка Gigant 3,6х300 черный, 100 шт G/1/6

-22%

135 ₽

1.35 ₽/шт

Ленточная хомут-стяжка Gigant 3,6х300 черный, 100 шт G/1/6

4.2

(355)

400 ₽

Набор термоусадочных трубок Vell 750 шт, 5 цветов, 45 мм, диаметр 1-13 мм 1379612

(17)

Датчик INNOLEVEL серии N отслеживает уровень сыпучих материалов: гранул, порошков, щебня, гипса, пищевых продуктов и другого сырья с плотностью от 100 г/л и размером частиц до 50 мм. Оборудование сигнализирует о заполнении, опустошении или достижении промежуточного уровня в емкостях. Чувствительность настраивается в четырех положениях под конкретный тип материала.

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом двигатель останавливается. Далее реактивный момент приводит в действие микровыключатель, который выдает сигнал о регистрации уровня материала. При снижении уровня материала пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается. Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам.

Надежность Алюминиевый корпус со степенью защиты IP65 устойчив к пыли и влаге
Универсальность Рабочая температура от -40 до +80 °C позволяет использовать датчик в различных температурных условиях

Удобство Два типа резьбы 1/2 и 2 1/2 дюйма упрощают монтаж
Мобильность Вес 2 кг облегчает транспортировку и использование датчика

Ротационный сигнализатор INNOLEVEL серии N представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL серии N:

Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
Строительные материалы (цемент, сухие смеси, гипс)
Пищевые продукты
Бытовая химия
Ротационный сигнализатор INNOLEVEL серии N представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Технические характеристики INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC)

Тип

силовой

Вид

датчик для реле контроля уровня

Номинальный ток

5 А

Рабочее давление

0.8 бар

Степень защиты

IP65

Вес нетто

2 кг

Max сечение присоединяемых проводников

3.5 мм²

Габариты без упаковки

500x400x605 мм

Диапазон рабочих температур

от -40 до +80 °С

Модельный ряд

Преимущества INNOLEVEL в алюминиевом корпусе, -40 +80 С, Рm IL-LAA-N (220 VAC)

Надежная работа в промышленных условиях Удобство монтажа и эксплуатации Долгий срок службы

Гарантия производителя 1 год

на товары INNOLEVEL

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

INNOLEVEL
