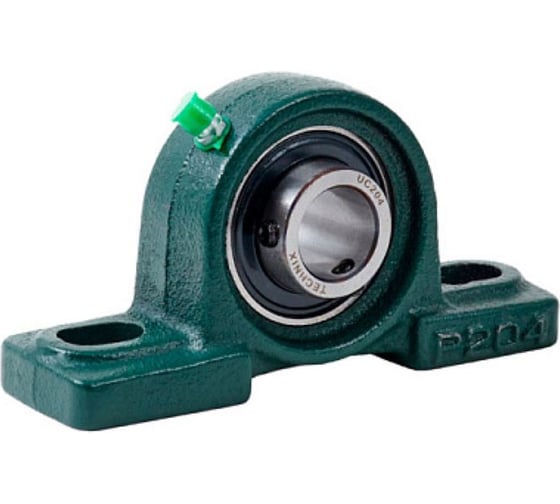

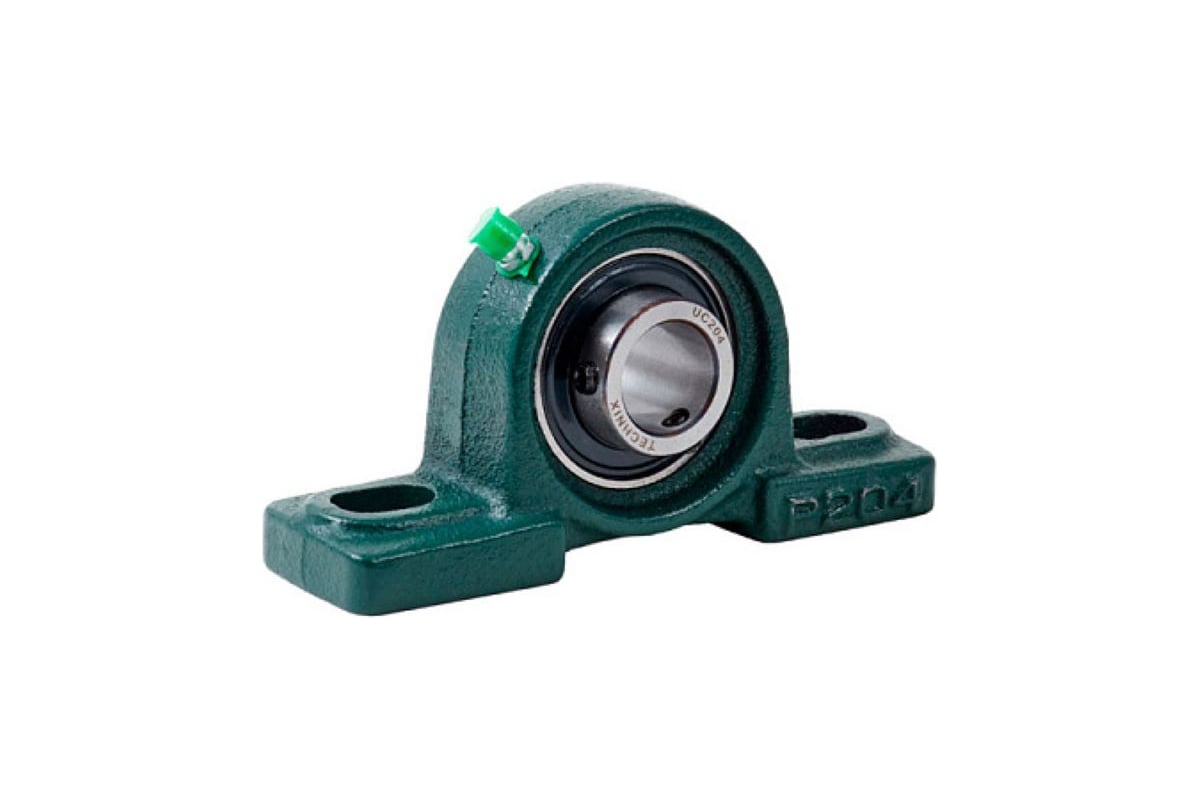

Подшипниковый узел TECHNIX UCP210 UCP210TECHNIX

Узел подшипниковый UCP-210 выдерживает высокие радиальные нагрузки. Подшипниковые узлы серии UCP самоцентрирующиеся и имеют возможность применения консистентной смазки. Корпус чугунный, подшипник стальной.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Подшипниковый узел UCP 210 служит для установки валов диаметром 50 мм на различные узлы и агрегаты (в том числе – изначально не имеющие посадочных гнезд). Он включает в себя самоцентрирующийся подшипник UC 210 с одной дорожкой качения и защитными уплотнительными элементами, а также корпус. Последний изготовлен из серого чугуна повышенной прочности и оснащен парой крепежных лапок с технологическими отверстиями под болты М16, при помощи которых и выполняется его закрепление.
Для увеличения износостойкости и продления срока службы в подшипниковых узлах UCP 210 применена система подачи вторичной смазки при помощи пресс-масленки, расположенной в верхней части корпуса под некоторым углом. Это облегчает доступ к ней и заправку даже при установке в малодоступных местах.

Технические характеристики

• Серия: UCP
• Внутренний диаметр d, мм: 50
• Материал: чугун СЧ20
• Межцентровое расстояние креплений на корпусе e, мм: 159
• Высота крепежной площадки g, мм: 21
• Допустимая динамическая нагрузка C, N: 33345
• Внутренняя глубина подшипника Bi, мм: 51,6
• Высота от основания до середины центра оси подшипника h, мм: 57,2
• Допустимая статическая нагрузка Co, N: 22135
• Размер от края подшипника до середины шарика n, мм: 19
• Диаметр крепежного отверстия S1, мм: 20
• Ширина крепежного отверстия S2, мм: 23
• Длина корпуса a, мм: 206
• Ширина корпуса b, мм: 60
• Длина корпуса w, мм: 113
• Применяемый подшипник: UC
• Применяемый корпус: P
• Крепежный винт: M16
