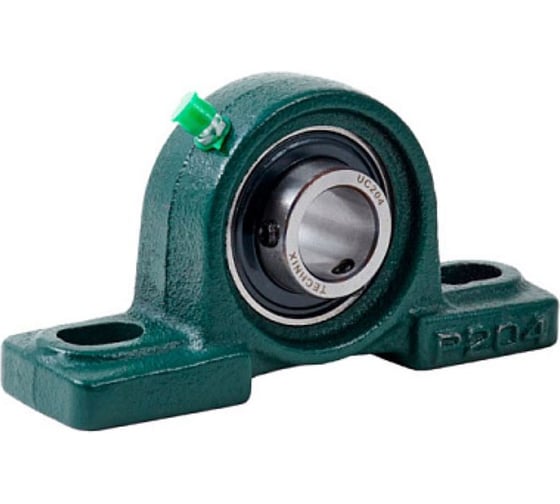

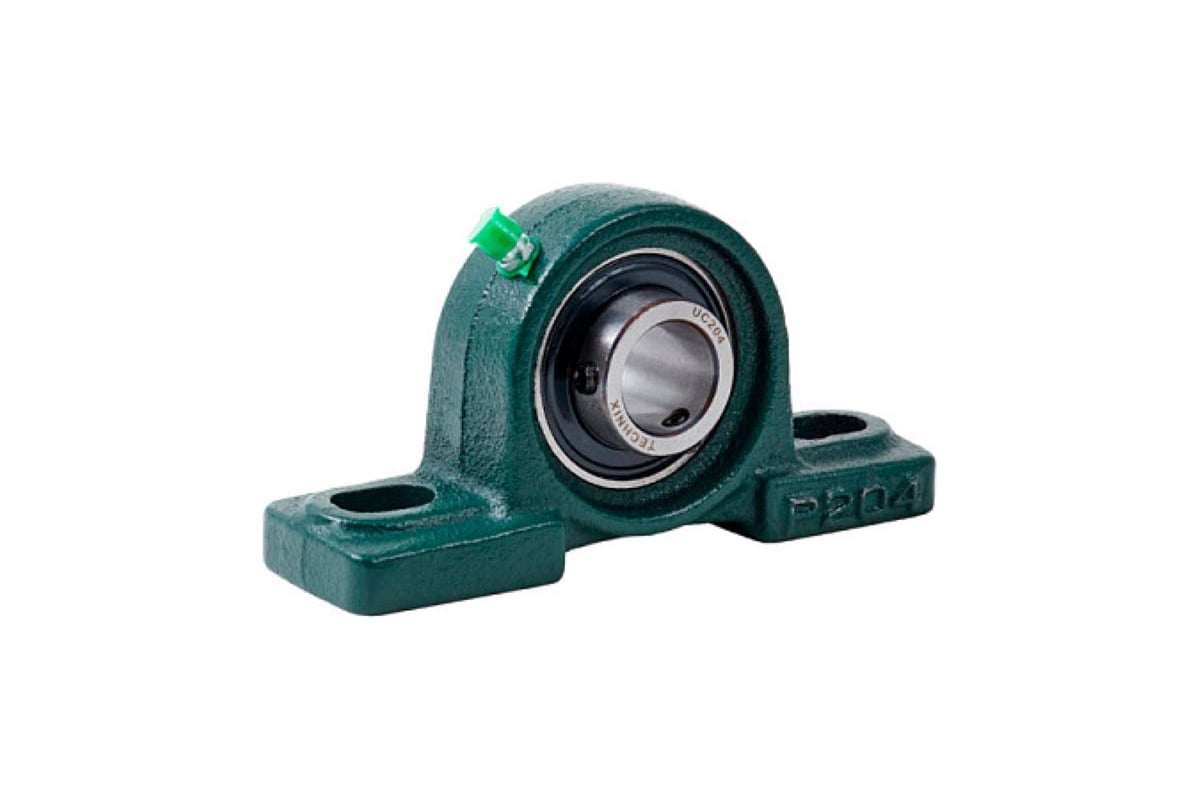

Подшипниковый узел TECHNIX UCP212 UCP212TECHNIX

Узел подшипниковый UCP-212 выдерживает высокие радиальные нагрузки. Подшипниковые узлы серии UCP самоцентрирующиеся и имеют возможность применения консистентной смазки. Корпус чугунный, подшипник стальной.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Подшипниковый узел UCP 212 Technix представляет собой корпус с двумя опорными площадками (лапками), служащими для его фиксации на различных агрегатах при помощи болтовых соединений, и встроенного в него самоцентрирующегося подшипника с удлиненной внутренней обоймой. Подобная конструкция позволяет сглаживать неточности в наружной геометрии применяемых валов или перекосы при монтаже, поскольку собранная система автоматически принимает корректное положение с наименьшими нагрузками.
На корпусе подшипникового узла UCP 212 расположена тавотница (пресс-масленка), необходимая для подачи внутрь смазки в виде консистентных масел. Это, а также наличие уплотнительных элементов, повышающих герметичность конструкции, значительно увеличивает срок службы изделия и уменьшает скорость износа даже в запыленной среде.

Серия: UCP

Внутренний диаметр d, мм: 60

• Материал: чугун СЧ20
• Межцентровое расстояние креплений на корпусе e, мм: 184
• Высота крепежной площадки g, мм: 25
• Допустимая динамическая нагрузка C, N: 49780
• Внутренняя глубина подшипника Bi, мм: 65,1
• Высота от основания до середины центра оси подшипника h, мм: 69,8
• Допустимая статическая нагрузка Co, N: 34390
• Размер от края подшипника до середины шарика n, мм: 25,4
• Диаметр крепежного отверстия S1, мм: 20
• Ширина крепежного отверстия S2, мм: 23
• Длина корпуса a, мм: 241
• Ширина корпуса b, мм: 70
• Длина корпуса w, мм: 138
• Применяемый подшипник: UC
• Применяемый корпус: P
• Крепежный винт: M16
