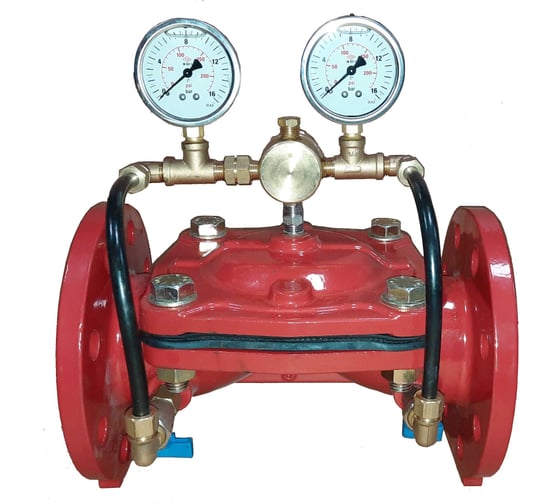

Регулятор давления проходной пилотного типа ГИДРОАРМ АРК-М-101-60 Ду80 Ру16 4687207464611

Клапан снижает давление в системе «после себя» и поддерживает установленное значение не зависимо от колебаний давления на входе и изменений расхода. В качестве запорного элемента используется резиновая мембрана (диафрагма). Для стабильного поддержания заданного значения давления требуется постоянный проток жидкости (постоянный расход среды).

Спецификация материалов:

• Корпус и крышка клапана - высокопрочный чугун марки GGG40
• Диафрагма (мембрана) клапана – резина армированная
• Пружина диафрагмы – высококачественная нержавеющая сталь
• Болты, шайбы, гайки – сталь оцинкованная
• Материал пилотного регулятора – латунь
• Материал командных (импульсных) трубок – нейлон.

Технические характеристики:

• Диапазон рабочего давления, Ру1,6 – 16 Бар
• Максимальный продолжительный расход – 100м3/ч
• Коэффициент расхода (Kv) – 130 м3/ч
• Тип пилотного регулятора – 2х-ходовой
• Тип подсоединения - фланцевый (стандарт EN 1092/2)
• Тип запорного устройства - мембранный
• Тип корпуса - прямой
• Тип покрытия - эпоксидное (цвет – красный)
• Класс герметичности - Б
• Монтажное положение на трубопроводе - горизонтальное/вертикальное
• Фильтр встроенный самопромывной сетчатый (на входе в управляющий контур)
• Шаровые краны – 2 шт. (на входе и выходе)
• Манометр виброустойчивый глицериновый - 2 шт. (на входе и выходе)
