Шаблон сварщика WG 9 ЧК Челябинский Калибр 1047067

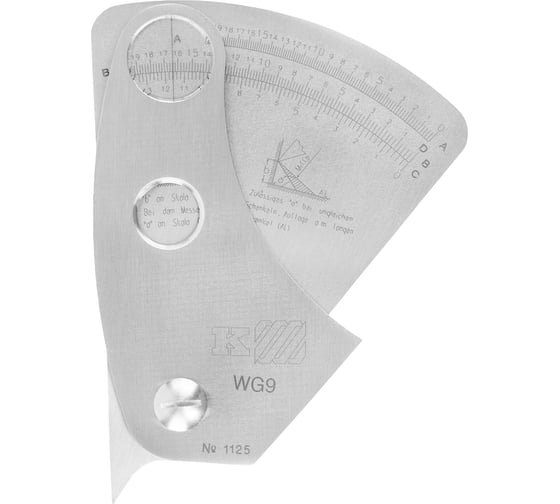

Шаблон сварщика WG9 (Seltor, Inox) предназначен для измерений для визуально-измерительного контроля параметров угловых и стыковых швов. Конструктивно измеритель WS9 представляет из себя две пластины: подвижная с нанесенными тремя шкалами и неподвижная со специальным окном для считывания показаний. Цена деления WG9 составляет 0,1 мм. Шаблон WG9 устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность, измерение высоты сварного шва производится подвижной частью шаблона, которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм. Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне. Величина катета «b” читается по шкале В, величина высоты шва «а» читается по шкале С, величина высоты неравностороннего шва «а» читается по шкале С, величина высоты вогнутого шва «а» читается по шкале А.
