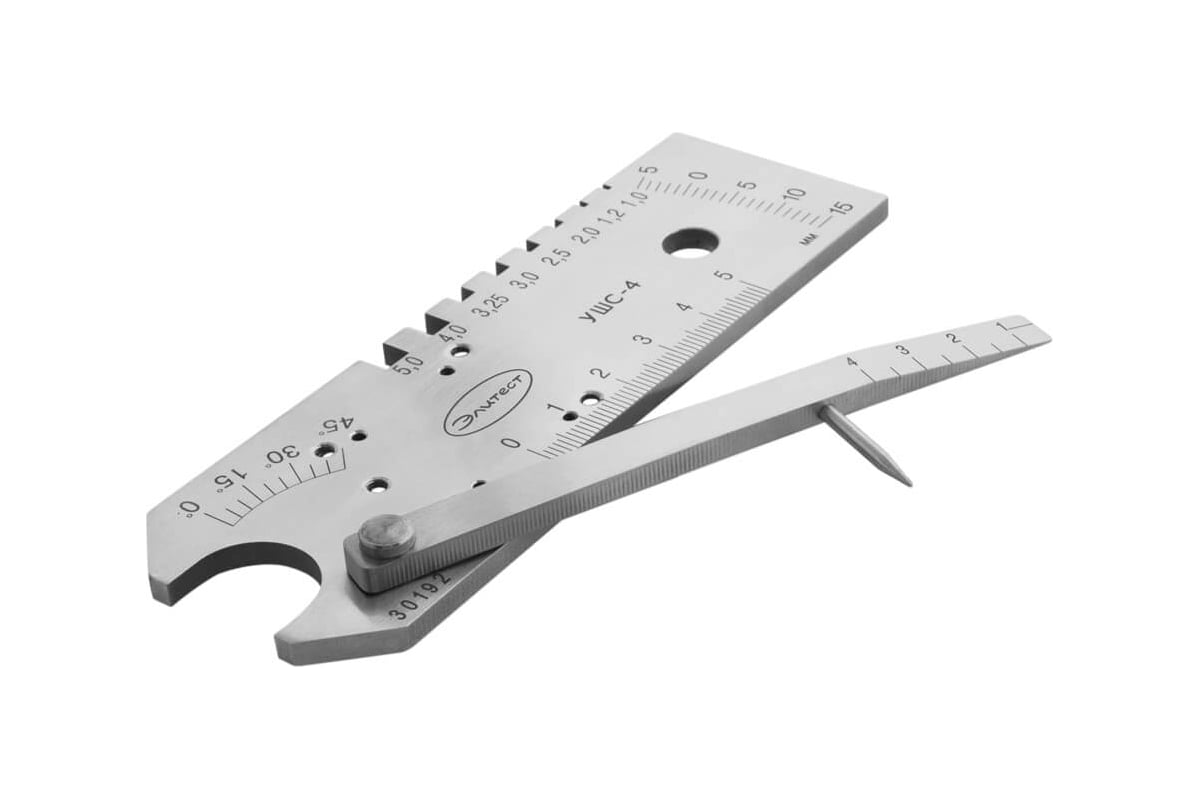

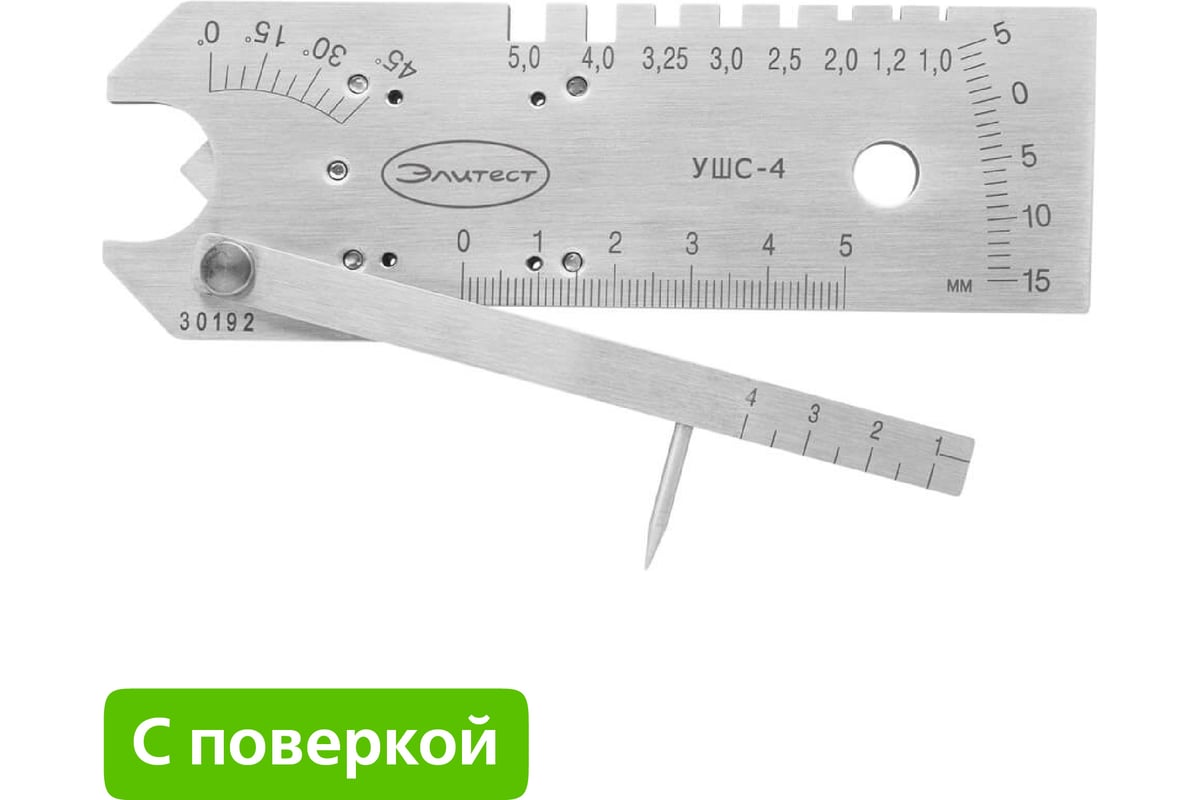

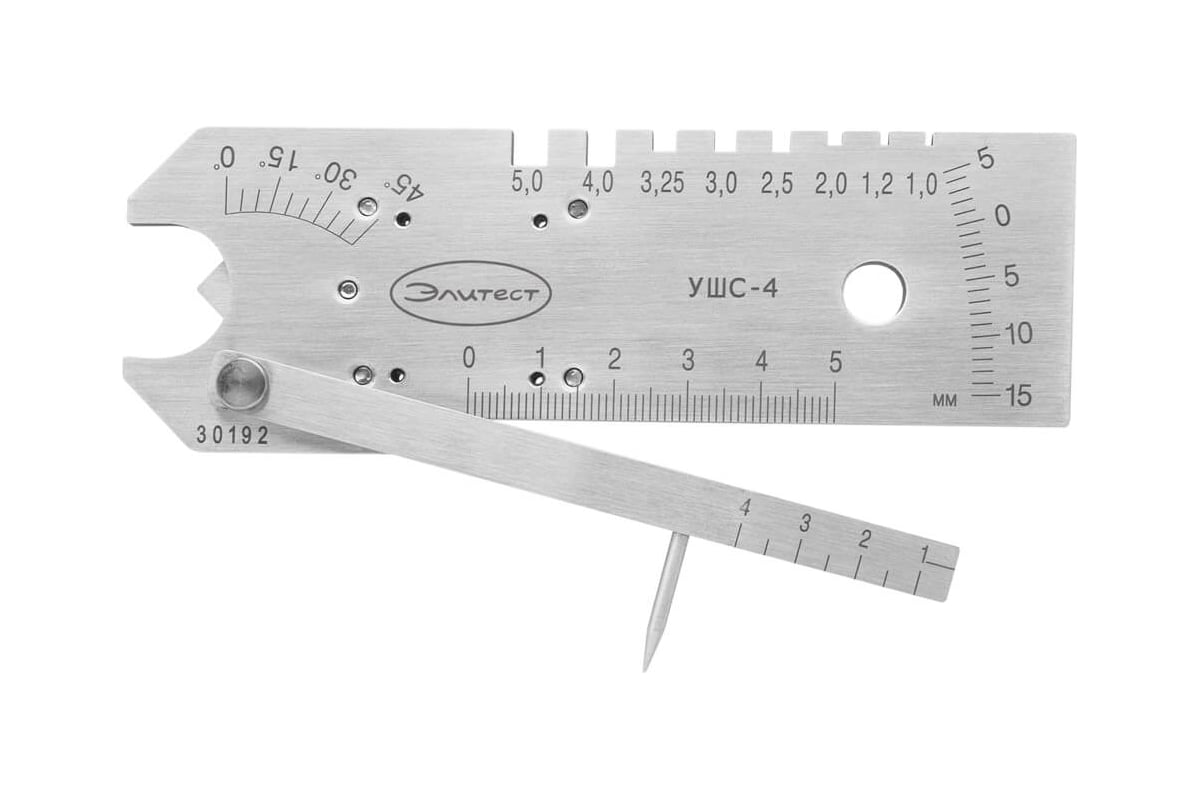

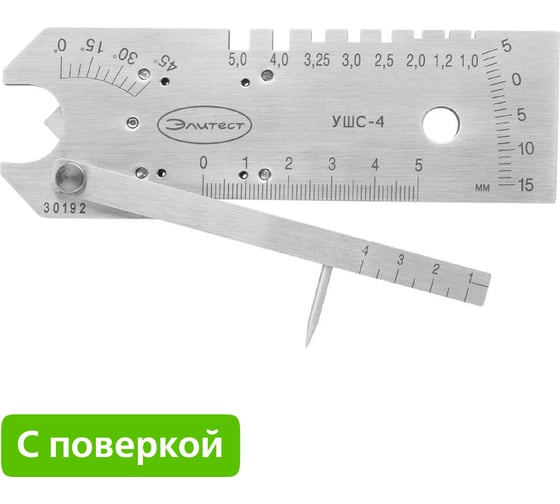

Универсальный шаблон сварщика УШС-4 с поверкой Элитест 00009838п

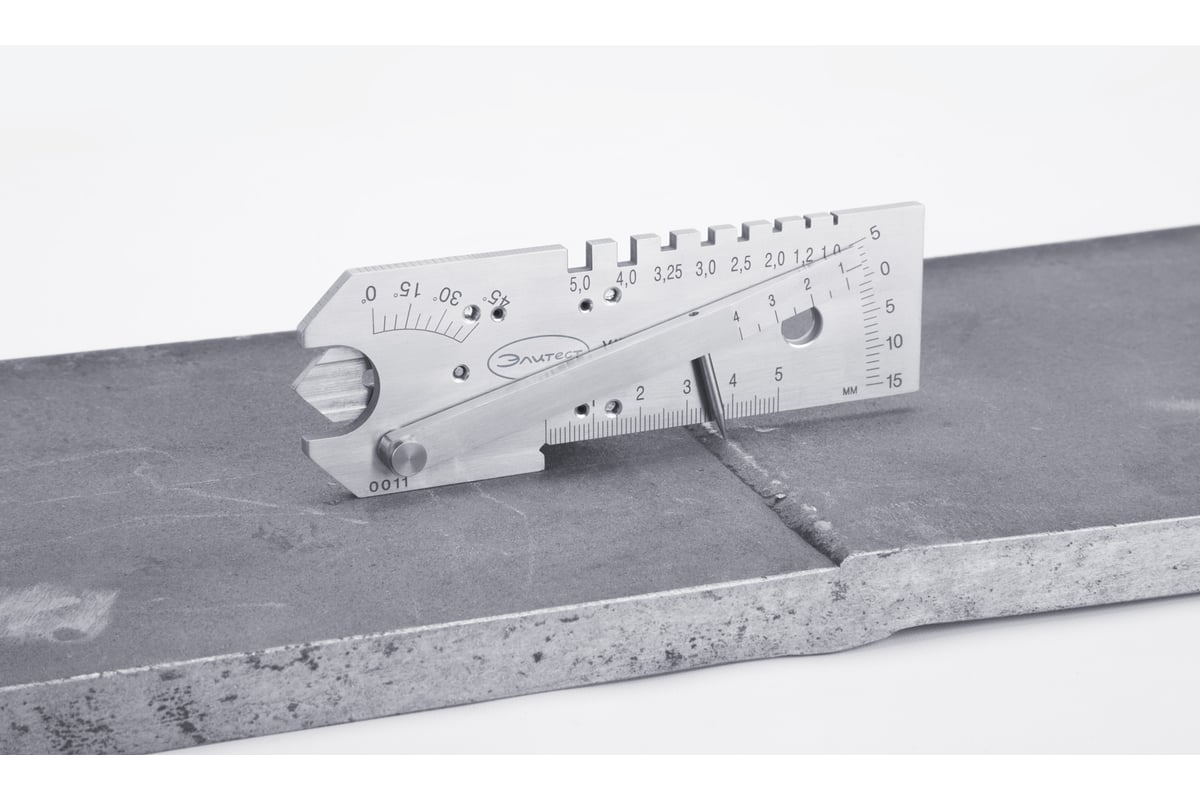

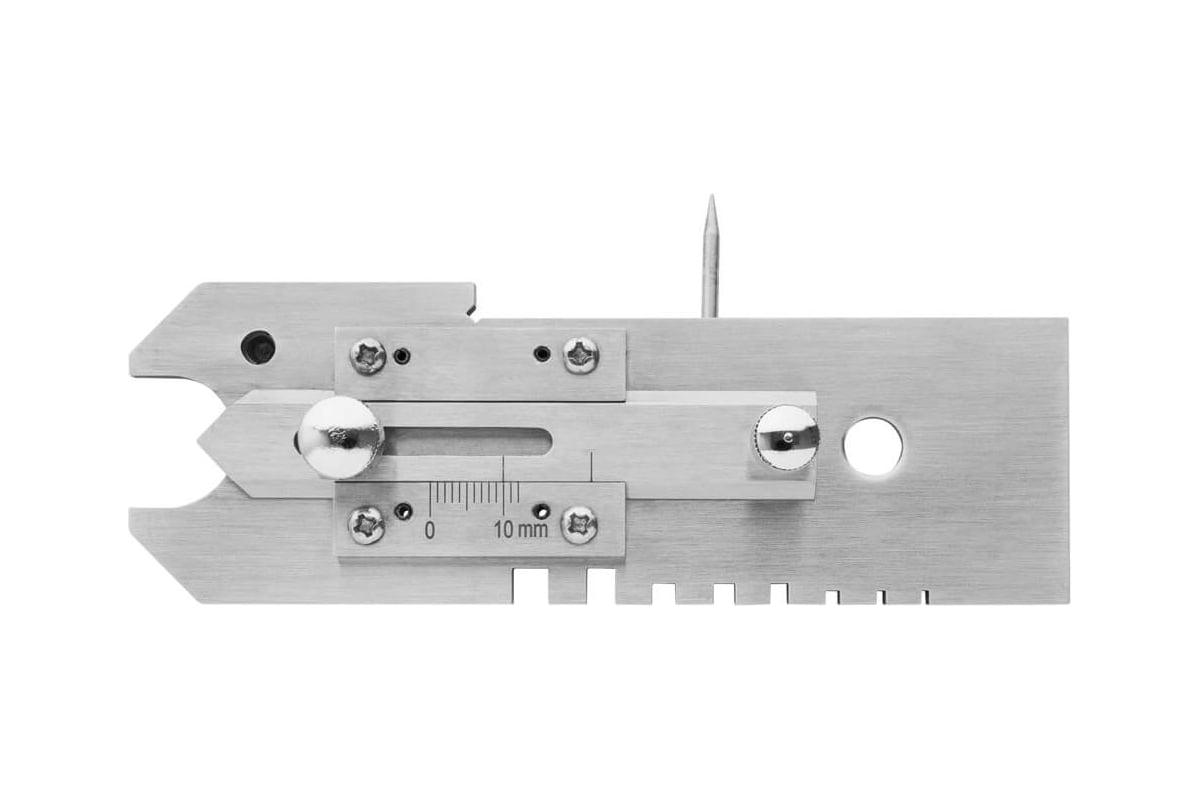

Универсальный шаблон сварщика УШС-4 предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Шаблон УШС-4 является расширенной версией УШС-3: на его оборотной стороне находится дополнительный движок, позволяющий измерять фактическую толщину углового шва.

Универсальный шаблон сварщика УШС-4 Элитест внесен в:
— Госреестр средств измерений РФ (№ 80844-20)
— Госреестр средств измерений Республики Беларусь (РБ 03 01 8524 22)

Метрологические характеристики
Шкала А:
диапазон измерений 0–45,0°,
цена деления 5,0°,
погрешность измерений ±2,00°.

Шкала Б:
диапазон измерений 0–10,0; 10,0–50,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,15 мм.

Шкала В:
диапазон измерений 1,0–4,0 мм,
цена деления 0,5 мм,
погрешность измерений ±0,20 мм.

Шкала Г:
диапазон измерений 5,0–0–10,0; 10,0–15,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,20 мм.

Шкала Д:

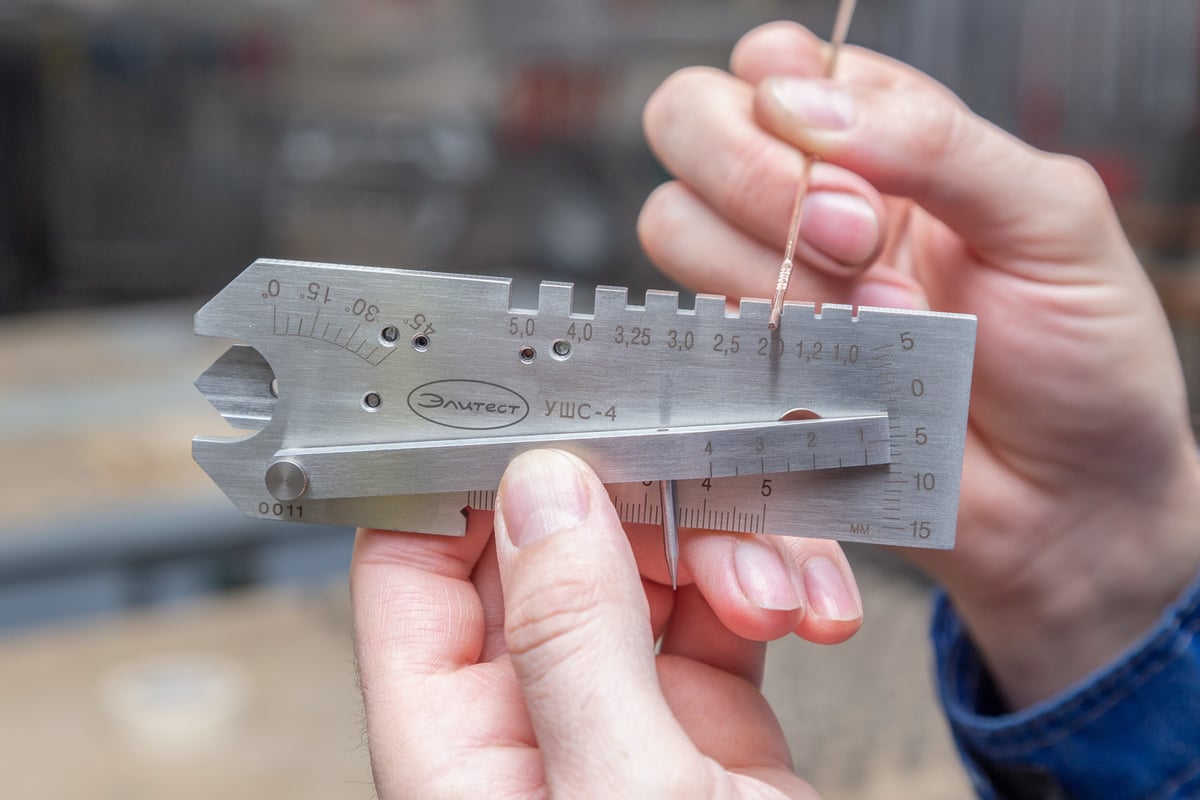

диапазон измерений 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 мм,
погрешность измерений ±0,10 мм.

Шкала Е:
диапазон измерений 0–12,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,20 мм.
