Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений) определяются методом наложения шкал трафарета на снимок, в соответствии с требованиями ГОСТ 7512–82, ГОСТ 23055–78, НП-105-18, ГОСТ Р 50.05.07–2018 и других нормативных документов.

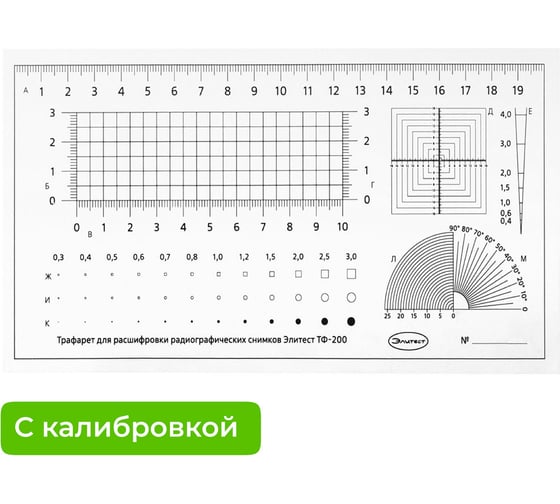

Трафарет изготовлен из гибкой прозрачной плёнки с нанесёнными на нее миллиметровыми шкалами и изображениями окружностей и квадратов определённых размеров.

Применение трафарета существенно упрощает процесс оценки качества сварного соединения.

Технические характеристики

Калибровка

да

Поверка

нет

Вес нетто

0.003 кг

Габариты без упаковки

210 × 110 мм

Преимущества

Полное соответствие ключевым стандартам дефектоскопии: геометрия измерительных элементов позволяет оценивать параметры выявленных дефектов (трещин, пор, непроваров, шлаковых и вольфрамовых включений) в строгом соответствии с жесткими требованиями нормативных документов: ГОСТ 7512–82, ГОСТ 23055–78, НП-105-18 и ГОСТ Р 50.05.07–2018.
Гибкая прозрачная полимерная основа: шаблон изготовлен из высококачественной прозрачной пленки повышенной прочности. Она обладает эталонной оптической прозрачностью, не искажает изображение на негатоскопе, не бликует от ламп подсветки и легко изгибается, повторяя геометрию снимков.
Двойная измерительная сетка (окружности и квадраты): на тело трафарета нанесен широкий контрастный ряд эталонных геометрических фигур определенных размеров:
- Окружности: предназначены для мгновенной экспресс-оценки диаметров округлых одиночных пор, раковин и точечных включений наплавленного металла.
- Квадраты: служат для быстрого определения габаритов компактных угловатых шлаковых или вольфрамовых включений.
Линейные миллиметровые шкалы: края трафарета ТФ-200 снабжены вспомогательными линейными шкалами. Метод наложения шкал на снимок позволяет дефектоскописту без использования сторонних линеек измерять длину протяженных дефектов — таких как непровары в корне шва или усадочные продольные трещины.
Прецизионное нанесение контрастной графики: все риски, цифры номиналов и мерительные контуры нанесены методом высокоточной печати, устойчивой к истиранию. Графика отлично читается на просвет в темной фотокомнате расшифровки и не тускнеет при постоянном протирании спиртовыми салфетками от пыли.
Существенное ускорение рабочего процесса: применение трафарета полностью исключает необходимость математических вычислений, использования штангенциркулей по пленке и сверки со сложными таблицами, значительно упрощая и оптимизируя процесс оценки качества сварного соединения.
Рекордно малые габариты и вес: шаблон практически невесом (масса менее 5 грамм), имеет плоский формат, легко помещается в папку со снимками или техкартами и максимально удобен для постоянного ношения дефектоскопистом ЛНК.
