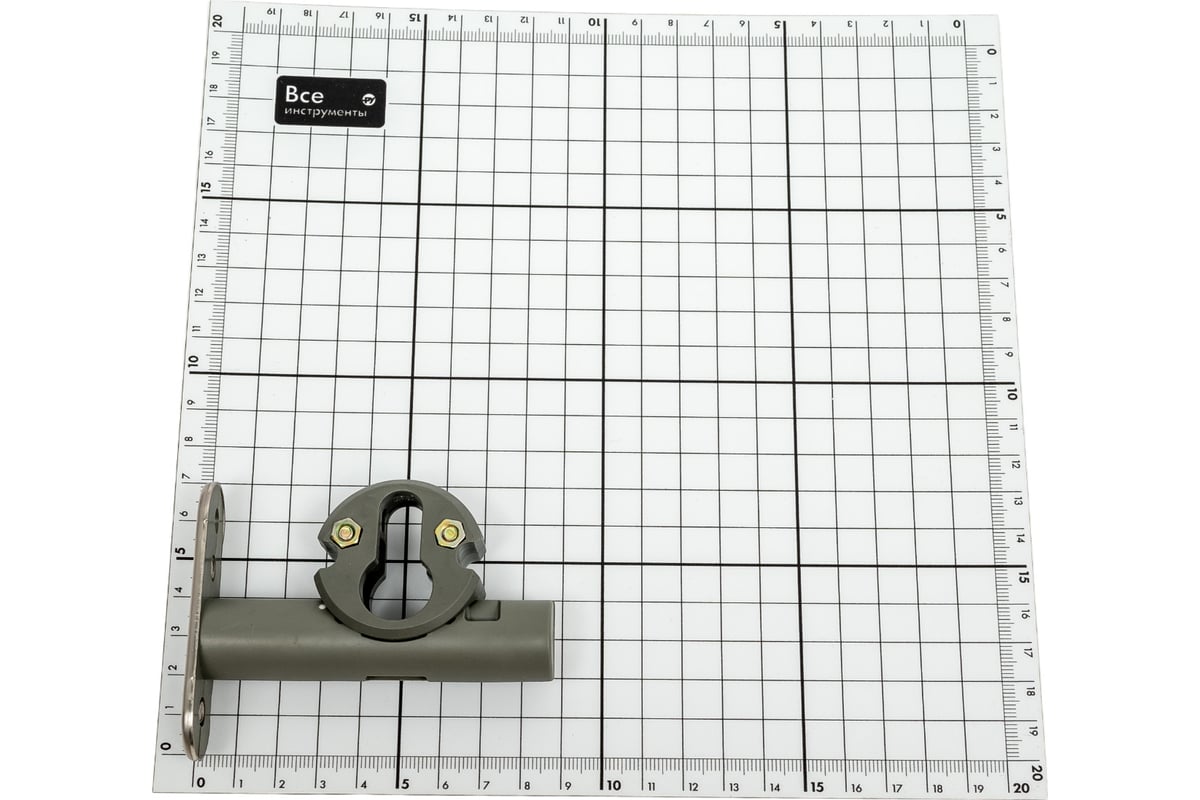

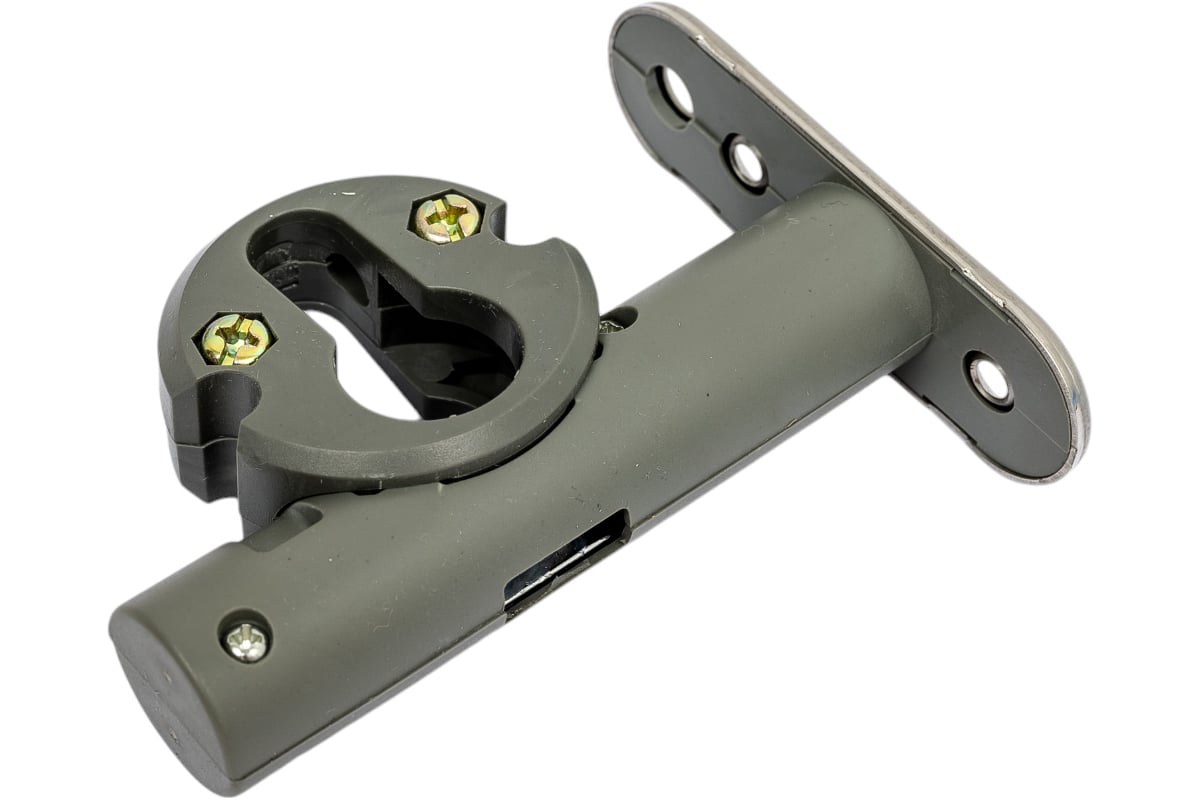

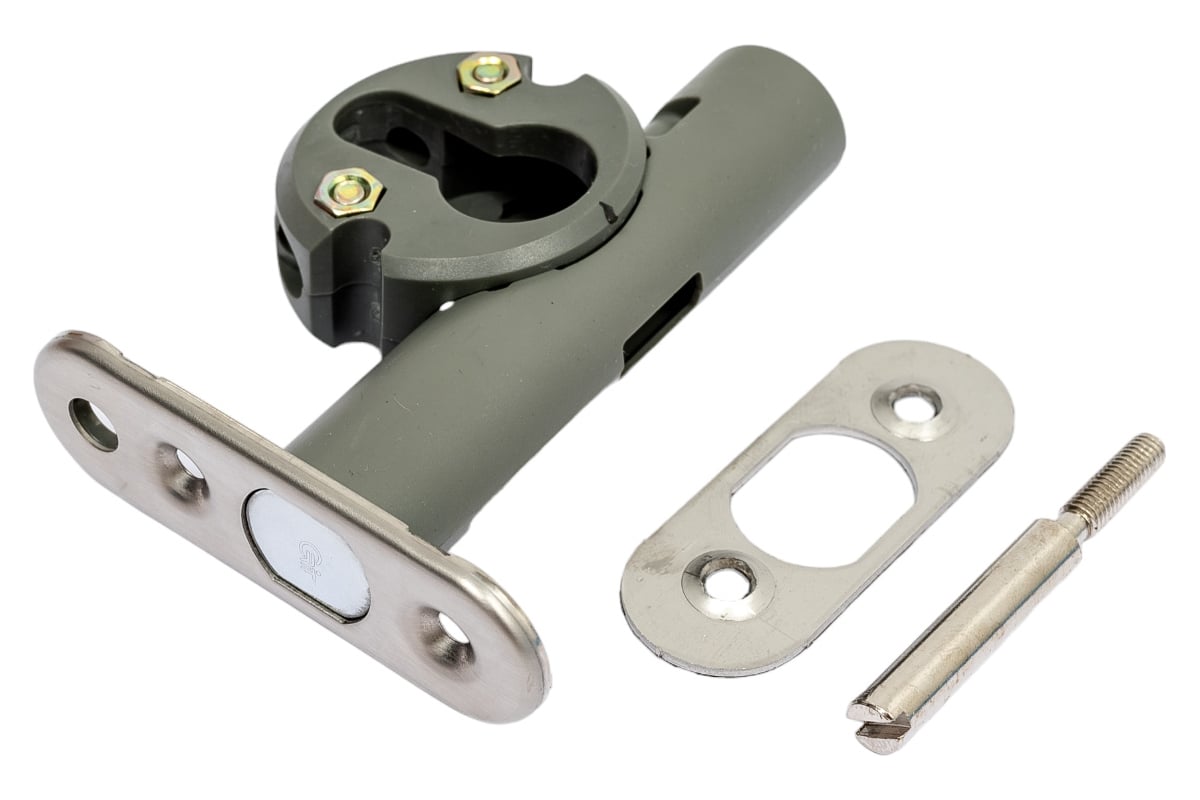

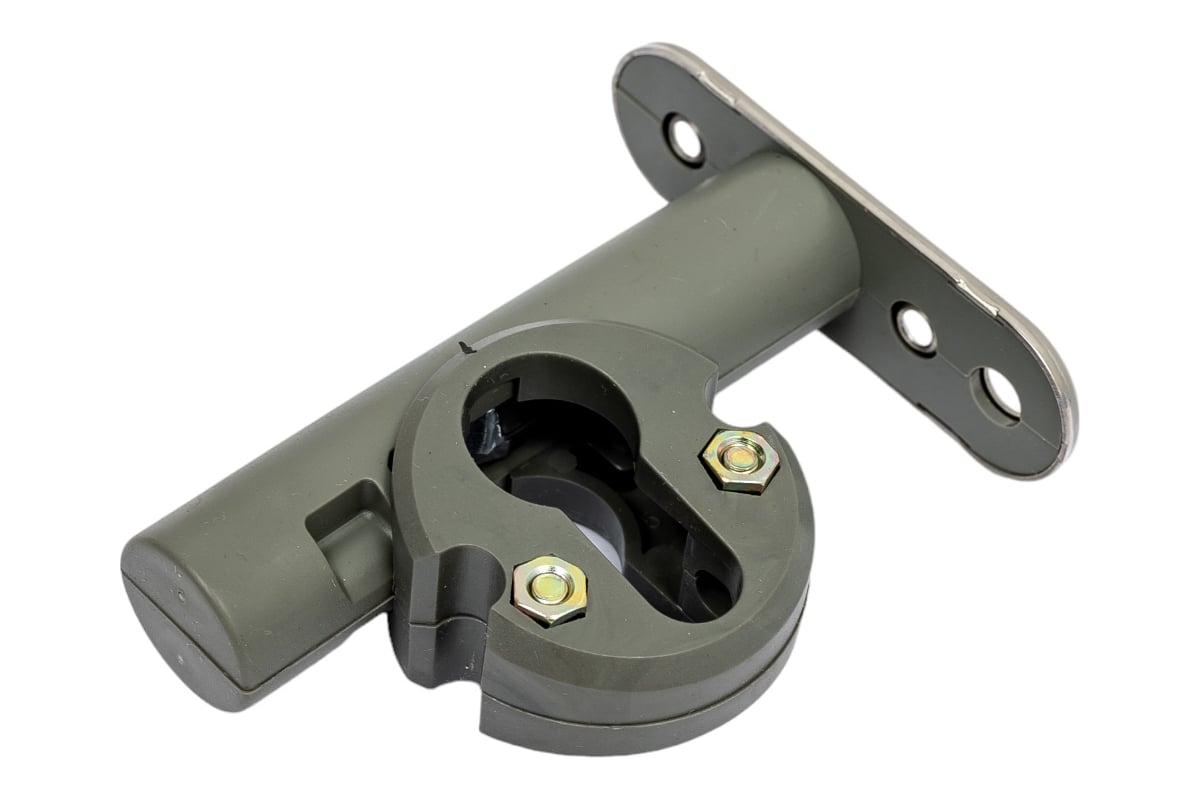

Цилиндровый врезной замок для деревянных дверей CRIT 05690

Цилиндровый врезной замок для деревянных дверей CRIT 05690 предназначен для установки на деревянные двери.

Дополнительные характеристики:

• двух оборотный, цилиндровый замок;
• ригель и цугальта цинковый сплав;
• возможность установки броненакладки;
• цилиндровый механизм Din стандарта.

Установка:

• Выполнить разметку согласно выбранной модели установки.
• Выполнить 2 отверстия в торце двери, для корпуса засова Ø22 мм на глубину 90 мм и для винта фиксирующего цилиндр Ø8 мм на глубину 55 мм.
• Коронкой Ø44 мм выполнить сквозное отверстие в полотне двери для блока цилиндра.
• Установить блок засова и закрепить его винтами М4 или саморезами D4.
• Установить блок для цилиндра в отверстие, совместив зацепы на корпусе цилиндрового блока с пазами на блоке засова.
• Стянуть внутреннюю и наружную часть блока цилиндра винтами и гайками М4, таким образом, что-бы гайки находились с наружной стороны двери.
• Установить цилиндровый механизм и зафиксировать его спец винтом из комплекта.
• Проверить работоспособность при отрытой двери.
