Отзывы о шинах соединительных гребенчатых для автоматов IEK

1. Довольно мощные медные шины. Сечение основной шины по грубым измерениям равно 17*2=34мм2 (Смотрите фото), что согласно требованиям ПУЭ соответствует токам 100А и даже немного больше. Сечение отводов по грубым измерениям равно 6*2=12мм2 (Смотрите фото), что согласно требованиям ПУЭ соответствует токам порядка 60А. 2. Сама конструкция всей гребенки вызывает уважение, довольно мощная, претензий к ней нет. 3. Длина пластиковой части немного больше длины шин, что позволяет подрезать ее с запасом и утопить шины внутри нее, не применяя защитные колпачки по торцам.

1. Довольно высокая стоимость. Заказывал данную шину по цене 2570 рублей. Когда забрал заказ, цена на данную шину упала до 1946 рублей. Немного расстроился =( 2. Изделие довольно дорогое, но приходит без какой либо упаковки. В моем случае пришло с потертой и заляпанной грязными пальцами пластиковой частью, пришлось оттирать для аккуратного вида. За такую цену можно было бы сделать простую картонную коробку или обтянуть целлофаном.

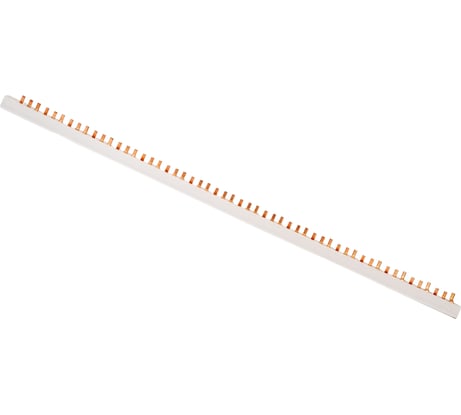

Длина гребенки по пластиковой части 1 метр, по шинам чуть меньше. Гребенка суммарно имеет 54 отвода для подключения модульных устройств, по 18 на одну фазу (на каждую шину). Остальные параметры и размеры частей можно посмотреть на фото к данному отзыву.

Сборка электрического щита здания

Параметры шины следующие: Высота зуба - 12 мм, Ширина зуба - 6,0 - 6,1 мм, Толщина зуба - 1,9 - 2,0 мм, Ширина шины - 17 мм, Всего в шине 53 зуба.

Длину зуба можно было бы и по длиннее на 2 - 3 мм сделать

Фото соответствует реальному товару. Найти шину однофазную на 100 А мне было очень сложно. Электромагазины их редко продают. Продаются они длиной 1 м. Поэтому стоят дорого. Мне было важно найти шину с поперечным сечением зуба не менее 10 мм2. В этой шине около 11,5 мм2.

Для подключения вводных автоматов в квартирах.

Добротно

Нет

Нормальная шина, сделана аккуратно, медь толстая. К декрафту подошла отлично

Цена и качество

Нет

Лучший среди аналогов по сопоставимой стоимости

Электрошит

4 полюса найти было сложно и этот вариант один из лучших, в целом медь там есть цвет нормальный

весь метр дугой шел, после пересборки и резки получилось выпрямить, так же полюса не в один ряд, не критично но если ставить однополюсные автоматы то они пойдут змейкой

быстрая доставка, хорошая медь, сборка и реализация супер, ничего не ползет без надобности

Медь

Китай

Медь как и ожидалось

Покупал ИЕК и Декрафт с одинаковыми характеристиками. У ИЕКа толще медь и пластик. Декрафт не берите.

Ремонт в квартире

Соединительная шина (гребёнка, пин рейка) хорошего качества. Корпус не двигается относительно проводников, с краёв оставлены достаточные припуски, позволяющие даже распилить шинку и припусков всё равно хватает, чтобы не ткнуть пальцем в проводник. При одинаковом номинальном токе она немного массивнее и тяжелее, чем шинка от АВВ. А по качеству ничуть не хуже.

Заглушки на торцах не помешали бы, чтобы было совсем по красоте.

Следует помнить, что именно трёхполюсные соединительные шинки (гребёнки, пин рейки) это такая вещь в себе. Например мне эта шинка не подошла потому, что хитрые Шведы из АВВ делают корпуса своих автоматов так, что шинки сторонних производителей встают криво, косо, не полностью заходят внутрь и есть возможность прикосновения. У профессиональной серии S200-203 контакты сделаны так, что чужую шинку правильно не всунешь, она перекроет контакты. Поэтому пришлось и шинку брать от АВВ. А вот с автоматами Шнайдер эта шинка прекрасно совместилась.

Сборка электрощитка.

Двух полюсная планка

Нет планок меньше метра, а если и есть то цена будет больше чем за метровую

Сложно было найти оптимальный вариант, что бы соединить узо и дифы. Подобрал данный вариант. Жаль, что нет другого размера.

По назеачению

Она была в наличии.

Нет недостатков

Да какие могут быть недостатки, если на момент поиска это было единственное место, где можно было купить двухфазную шину-вилку с обозримым сроком поставки? Шина как шина. Не лучше других и не хуже. Обычная.

В щиток.

Медная. Недорогая с учетом длины в 1 метр (54 вилки), по скидке всего 363 руб.

Реальное сечение токоведущей шины сильно занижено относительно указанного значения максимально допустимого продолжительного тока - 63А. Для данного значения тока сечение шины должно составлять 10 мм2. В данной шине по моим подсчетам получается сечение: 0,8*8,9=7,12 мм2 или в пересчете на максимально допустимый продолжительный ток получаем значение не превышающее 45А. В общем, изготовитель фирма IEK и этим все сказано... Получается если кому нужно реальные 63А то следует купить шину на 100А.

В случае если вводной автомат в щитке на 63А эта шина категорически не подойдет т.к. сечение и соответственно максимально допустимый ток занижены почти на 30%. Это очень много. В моем случае вводной кабель имеет сечение 6 мм2 и соответственно вводной автомат на 32 А, поэтому применение данной шины в принципе возможно. Если кому интересно приведу параметры шины: толщина медной пластины - 0,8 мм., ширина - 8,9 мм, внутренний диаметр отверстия вилки - 5,9 мм, наружный диаметр вилки - 10,9 мм, щаг - 17,5 мм.

Покупалась для автоматических выключателей Hager, имеющих возможность нижнего подключения вильчатой шины.

Все хорошо

размер отходящих пинов в шине FORK 5мм ( меньше чем у других производителей 6мм)
