Фильтр-влагоотделитель ИП Чекалов В.А. Evolution 1-9 472819

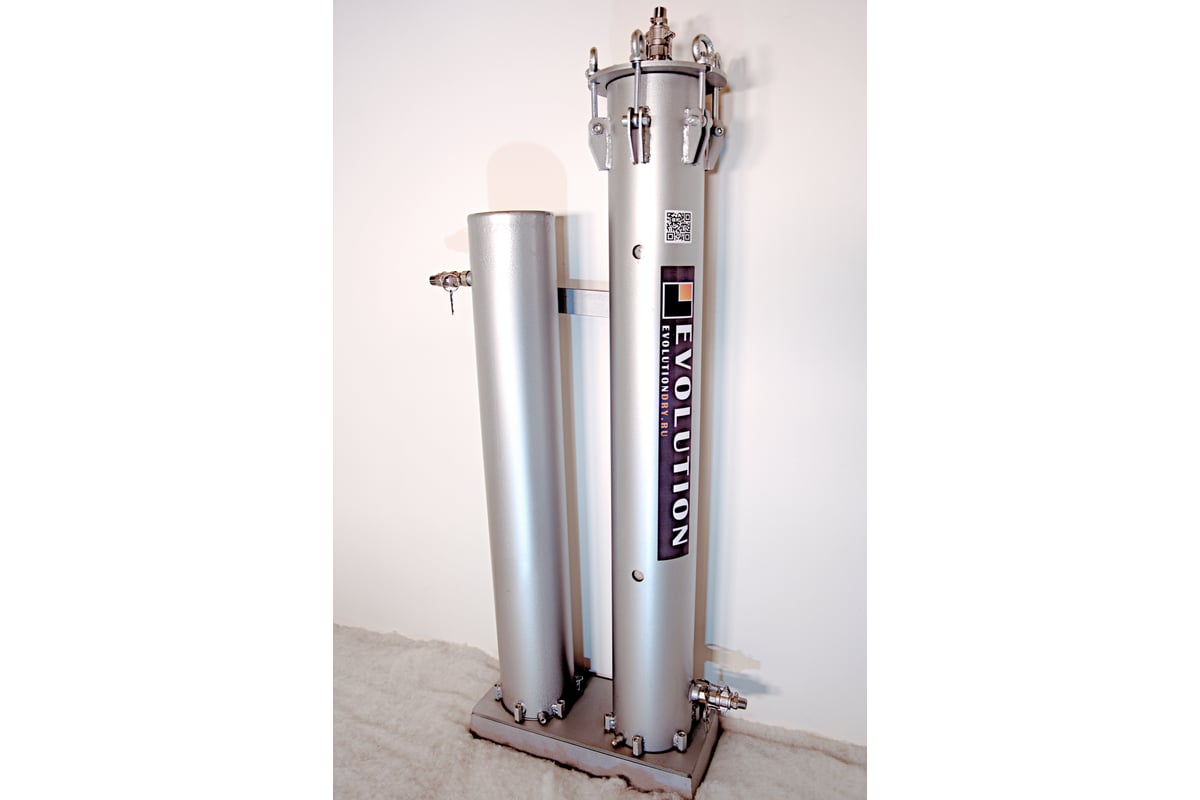

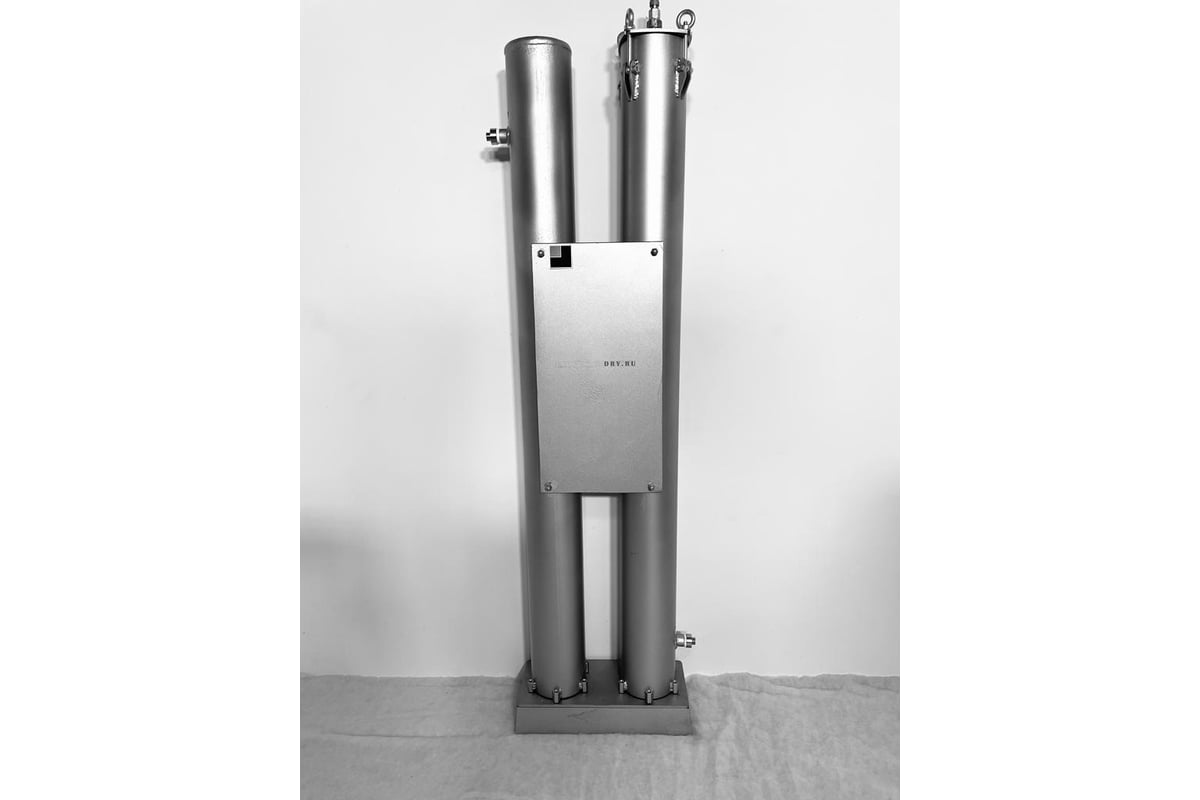

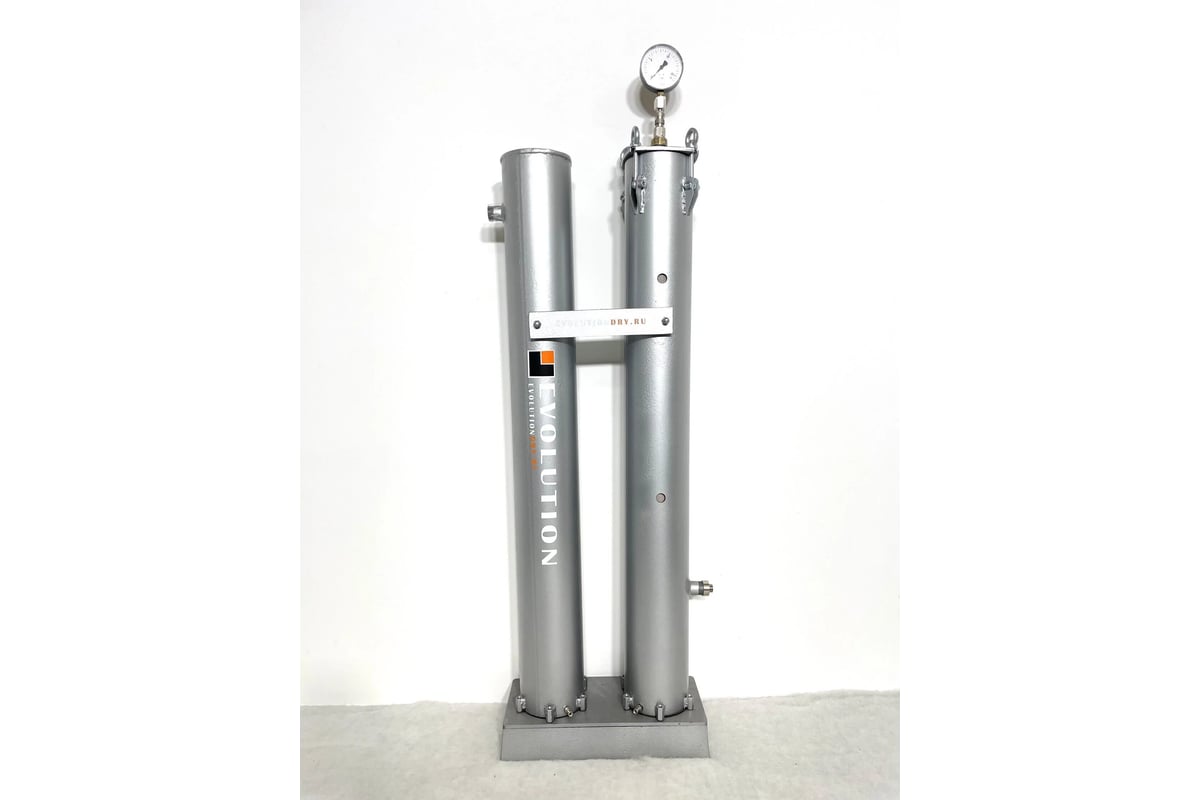

Фильтр-осушитель Evolution 1-9. Это большой промышленный фильтр-влагоотделитель, состоящий из двух больших колонн-модулей. Установка состоит из коалесцентного модуля осушителя в паре с адсорбционным модулем из 4 этапов фильтрации.

Технические характеристики:

Точка росы -70 С.

Давление 14 бар.

Пропускная способность 2200 л/мин.

Масса 65 кг.

Габариты 36 x78 x 140см.

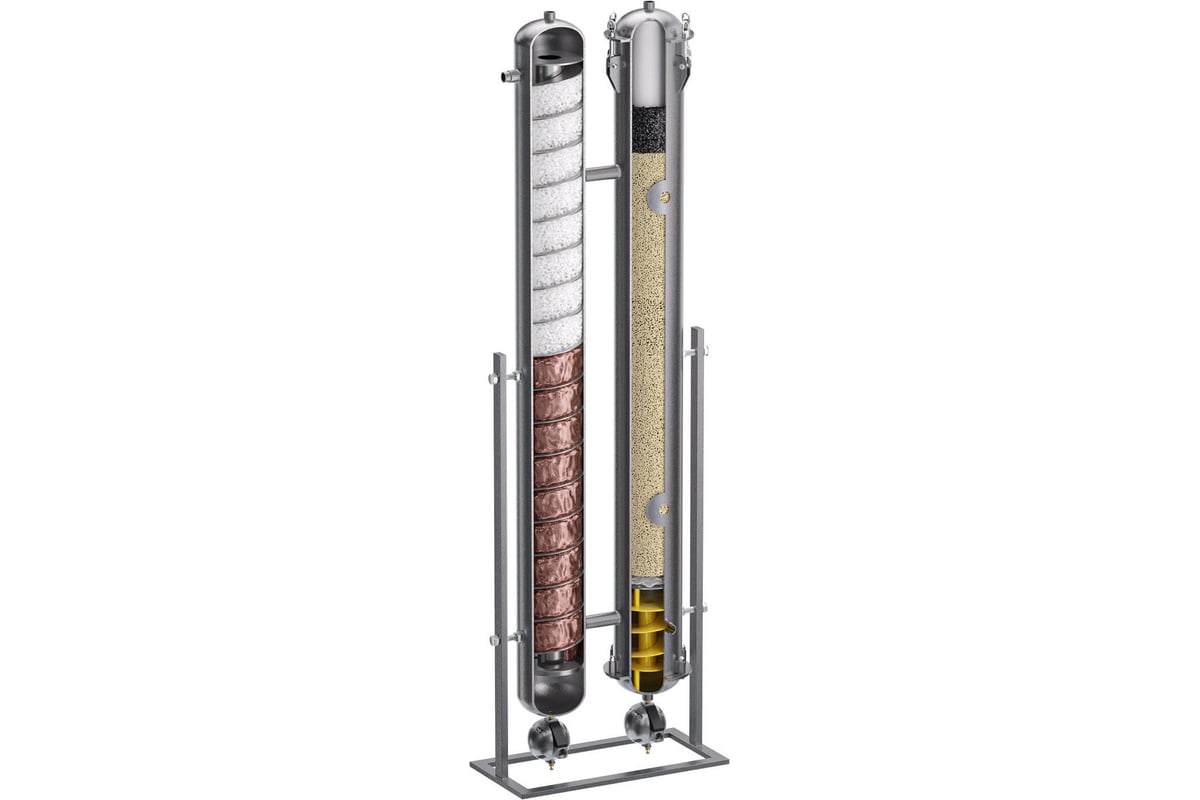

Принцип работы:

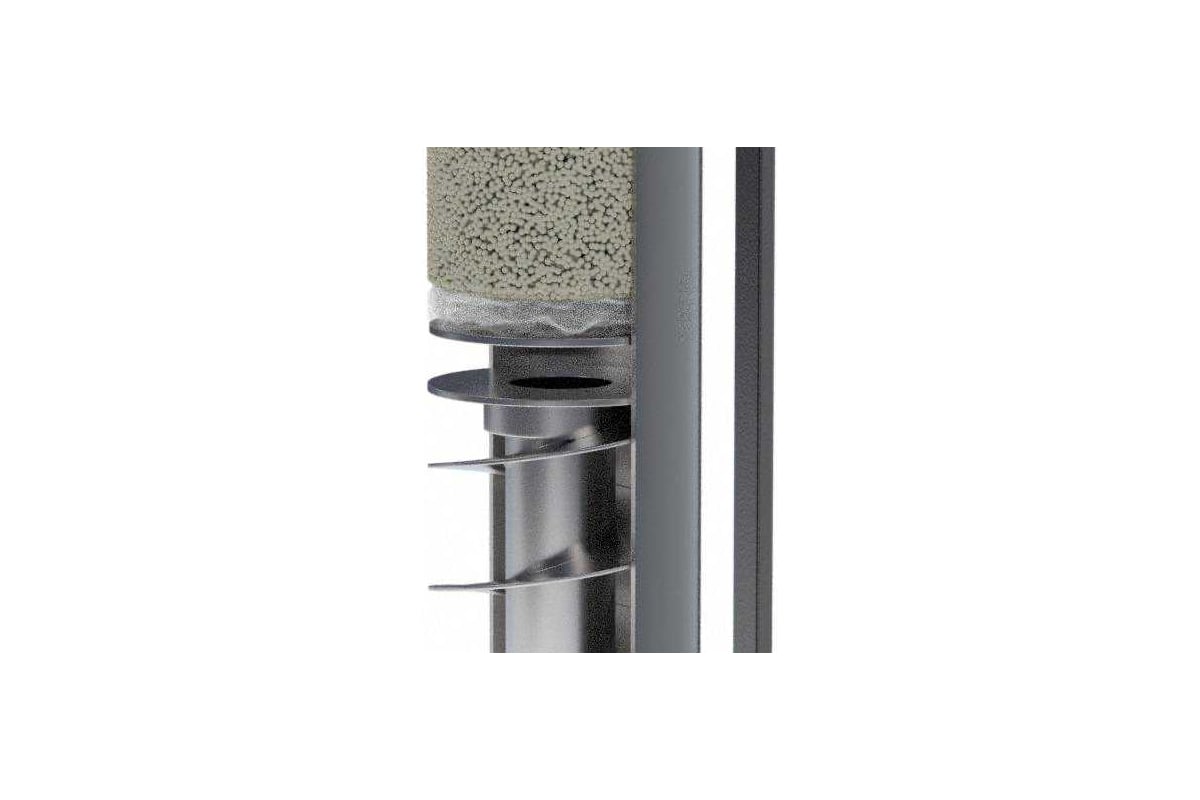

1-ый этап: сжатый воздух заходит в первую колонну в которой отделяется 85% крупной капельной влаги что в разы увеличивает срок службы второй колонны с адсорбентом. При помощи клапана сброса конденсата удаляет влагу из нижней отдельно расположенной секции-отстойника.

2-ой этап: рассчитан на полное отделение остаточной влаги на 99 % с точкой росы — 70°C. что соответствует 1-му классу фильтрации воздуха. Воздушный поток проходит по колонне равномерно, через весь объем молекулярного сита. И уже очищенный от паров влаги масла и мелких частиц выходит через верхнее выходное отверстие F1".

3-ый этап: поток проходит через угольный картридж (маслоотделитель).

4 этап: проходит через мелкопористый фильтр тонкой очистки от мелкой дисперсии 0,5 мк. И уже очищенный от паров влаги, масла и мелких частиц выходит через верхнее выходное отверстие F1″. Данная модель снабжена двумя окошками для контроля адсорбента, что делает интервал обслуживания реже в 4-5 раз. Эта модель фильтра из двух колонн на одной платформе способна работать при постоянном потоке воздуха для загрузки больших производственных мощностей.
