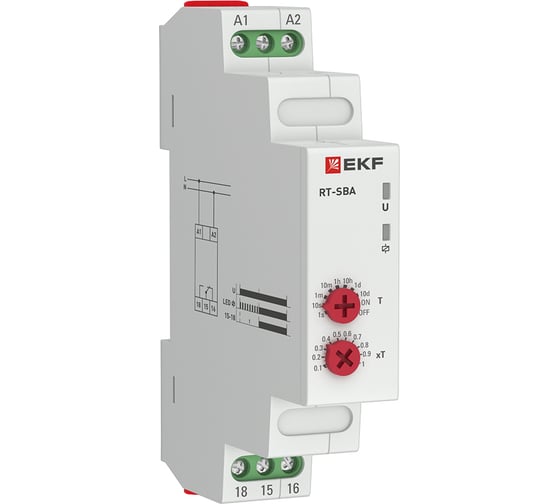

Реле времени EKF задержка времени включ. PROxima rt-sba

Реле времени RT-SBA EKF PROxima является электронным коммутационным аппаратом с регулируемой установкой времени, работающим на включение. Переключение диапазона времени производится с помощью поворотного регулятора, расположенного на лицевой поверхности реле.

Задержка включения – принцип работы

После подачи питания начинается отсчет времени (Т). В это время контакты реле находятся в положении 15–16 «замкнут», а 15–18 – «разомкнут» (реле выключено). По окончании отсчета времени контакты 15–16 размыкаются, а контакты 15–18 замыкаются (реле включено) и продолжают находиться в таком положении до отключения питания

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

• Номинальное импульсное напряжение АС 400 В
• Потребляемая мощность При AC:≤1,5 ВА, при DC:≤1 Вт
• Диапазон задержек времени От 0,1 сек. до 10 дней
• Точность установки ≤5%
• Точность повторения ≤0,2%
• Прерывание подачи питания Не менее 200 мс
• Коммутационная износостойкость, циклов 100 000
• Механическая износостойкость, циклов 1 000 000
• Контакт 1CO (один перекидной)
• Номинальный ток нагрузки 1 х 8 А при 230 В, AC1
• Помехоустойчивость 3, в соответствии с ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004)
• Высота над уровнем моря Не более 2000 м
• Степень защиты IP20
• Степень загрязнения 3
• Рабочая температура,°С От -5 до +40
• Подключение: винтовые клеммы, макс. сечение провода 2,5 мм2
• Момент затяжки 0,5 Н∙м
• Монтаж на 35 мм DIN-рейку
